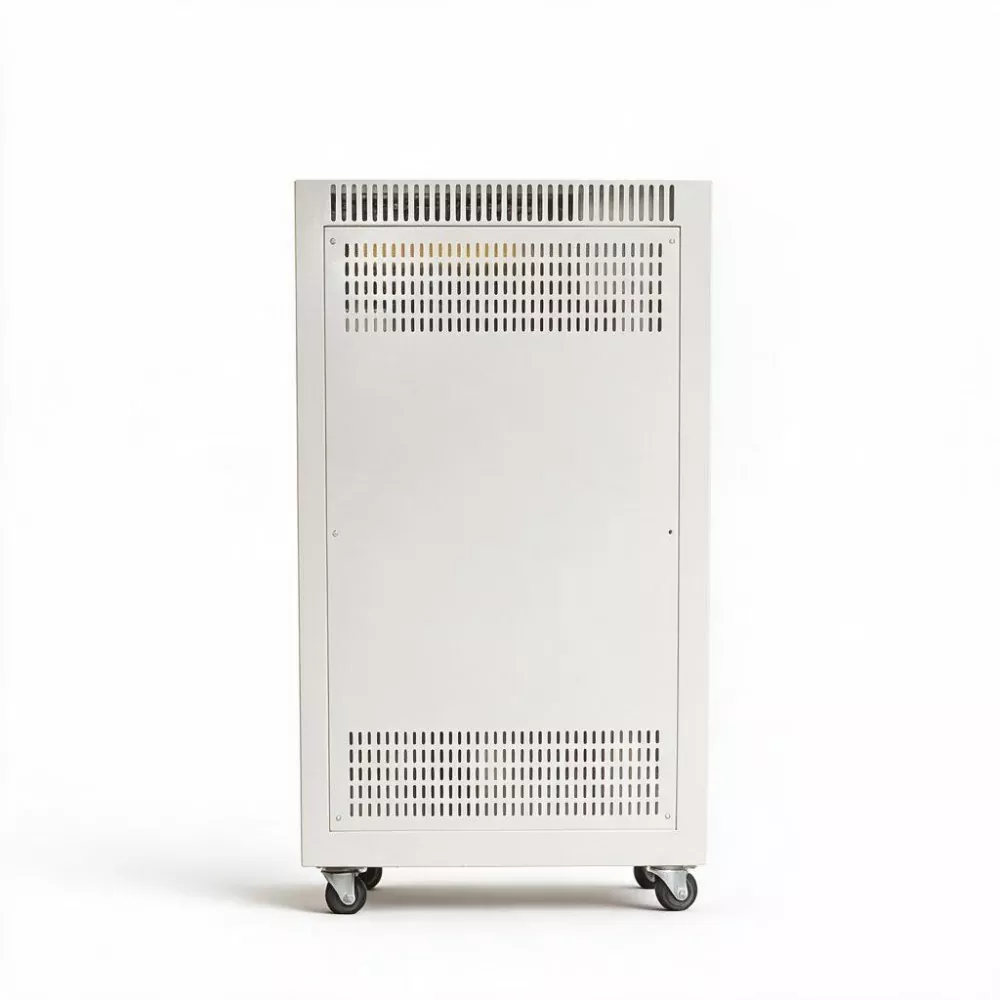

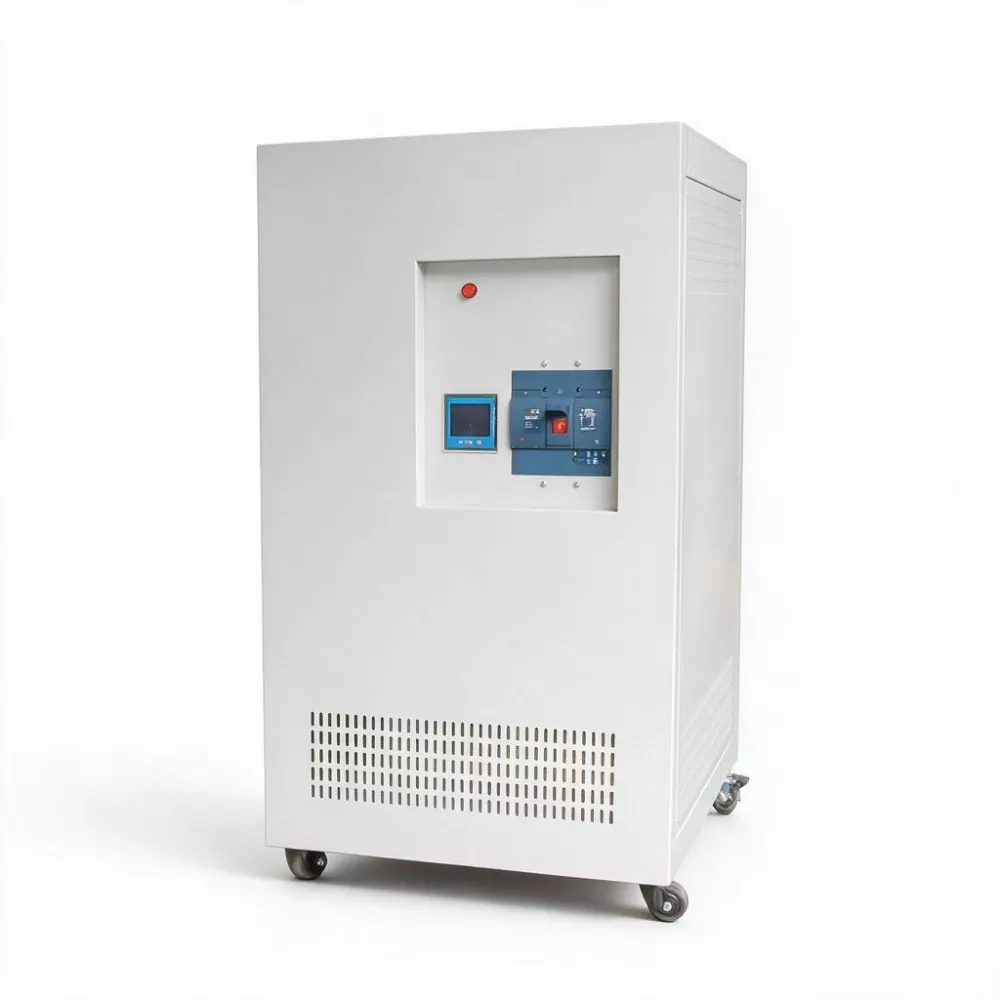

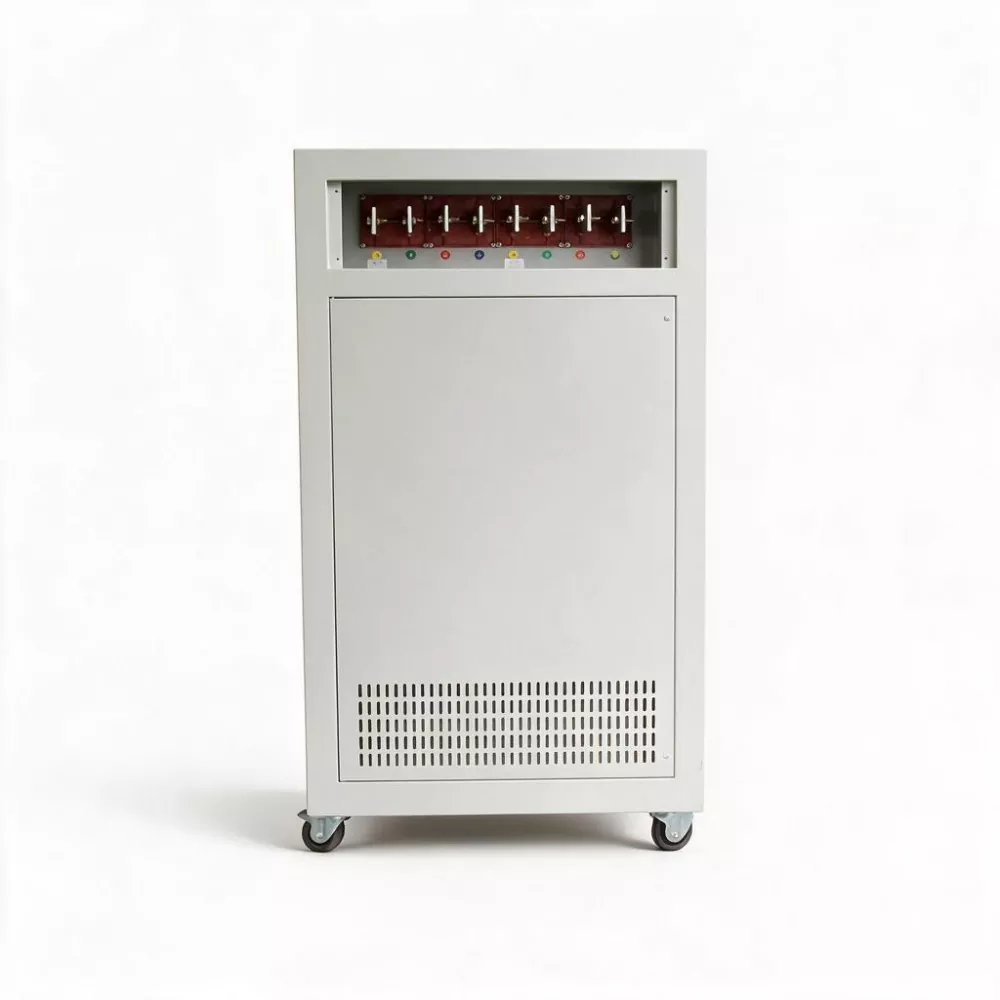

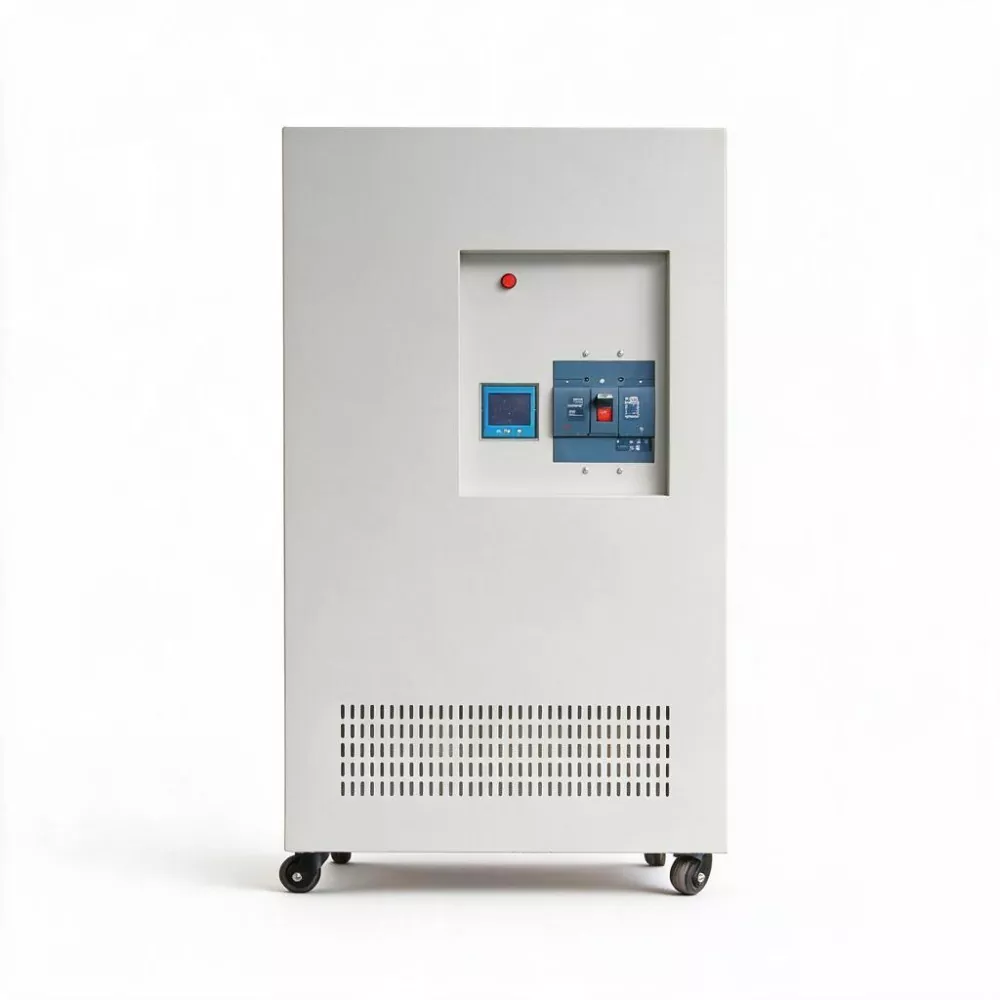

3-faset 500kVA SCR statisk AVR

Den 3-fasede 500KVA SCR Static AVR er en digital kontaktløs spændingsstabiliseringsenhed med høj kapacitet, der er skræddersyet til moderne industriparker og præcisionsproduktionszoner. Med en nominel kapacitet på 500KVA og udgangsstrøm på 760A, anvender den DSP digital kontrol og SCR hurtig kompensationsteknologi for at opnå ±1 % højpræcisionsspændingsregulering inden for 10–40ms responstid.

Ud over grundlæggende spændingsudsvingskorrektion giver enheden passiv harmonisk isolation for at undertrykke netforvrængning forårsaget af ikke-lineære belastninger og understøtter datasammenkobling med park EMS, APF og SVG-systemer, hvilket realiserer systematisk strømkvalitetsoptimering til industrielle strømdistributionssystemer.

Produktparameter

Nøglefunktioner

1. Stor kapacitet på parkniveau

Nominel kapacitet 500KVA, udgangsstrøm 760A. 3 Phase 500KVA SCR Static AVR kan installeres direkte på den indgående side af parkens hoveddistribution eller store værksteds understation, hvilket giver centraliseret spændingsstabiliseringsbeskyttelse for hele distributionsbussen (dækker snesevis af enheder og tusindvis af kvadratmeter produktionsareal).

2. Ultrahurtig respons inden for 10ms til 40ms

Når det overlegne elnet oplever spændingsfald eller spændingsudsving forårsaget af opstart af store udstyrsgrupper i parken, kan SBWZ-500KVA fuldføre kompensation inden for millisekunder, hvilket forhindrer strømudsving i at sprede sig i hele parken og sikrer kontinuiteten i strømforsyningen til alle tilsluttede enheder.

3. Naturlig harmonisk dæmpning

Gennem isolationstransformatorens elektromagnetiske koblingseffekt har den en dæmpningseffekt på 30 % til 50 % på de karakteristiske harmoniske (5., 7., 11. osv.), der genereres på belastningssiden. Når det bruges sammen med aktive strømfiltre (APF), kan det opnå overordnet harmonisk styringsoverensstemmelse for parken.

4. Effektivitet ≥ 99 %

Baseret på en kapacitet på 500KVA og en gennemsnitlig årlig belastningshastighed på 60% kan SBWZ-500KVA spare ca. (500 × 0,6 × 4% × 8760) ≈ 105.000 kWh elektricitet om året sammenlignet med traditionelle spændingsstabilisatorer af servotypen (med en effektivitet på 96%). For store parker kan hver enhed spare cirka 70.000 til 80.000 yuan i elomkostninger om året (baseret på en industriel elpris på 0,7 yuan pr. kWh), med betydelige økonomiske fordele.

5. Fuldstændig kontaktløst design

Ingen kulbørster, ingen servomotorer, ingen mekanisk slid, hvilket eliminerer risikoen for strømafbrydelser forårsaget af mekaniske fejl i traditionelle spændingsstabilisatorer. For industriparker, der kræver strømforsyningssikkerhed på 99,99 %, er denne funktion afgørende.

6. Strømkvalitet gateway funktion

Standard RS485 kommunikationsinterface (Modbus-RTU), kan udvides til Ethernet-kommunikation. Realtidsupload af trefaset spænding, strøm, effekt, harmonisk forvrængningshastighed osv. data til EMS-platformen, der arbejder i koordination med front-end reaktiv effektkompensationsenheder (SVG, kondensatorbanker) og APF for at bygge et komplet strømkvalitets-styringssystem med lukket sløjfe.

Produktapplikationer

1. Højteknologisk industripark: Giver centraliseret strømkvalitetsstyring til lavspændingsbussen i hoveddistributionsrummet i parken, hvilket sikrer strømforsyningskvaliteten til virksomheder såsom informationsteknologi, biomedicin og præcisionsinstrumenter i parken.

2. Hoveddistributionssystem fra stor produktionsfabrik: Installeret på siden af ​​fabrikkens hovedindgående kabinet, 3-faset 500KVA SCR statisk AVR giver spændingsstabilitet og harmonisk isolationsbeskyttelse for hele fabrikkens område (dækker flere værksteder).

3. Halvleder- og panelfremstilling: Giver fabriksdækkende spændingsstabiliseringsbeskyttelse til anlægssystemerne (MAU, FFU, køleenheder, luftkompressorgrupper) på waferfabrikker og panelfabrikker, hvilket sikrer stabiliteten af ​​miljøparametre i rene værksteder.

4. Ny energiindustribase: Anvendes til strømfordelingssystemerne i fotovoltaiske modulfabrikker og lithiumbatterisuperfabrikker, hvilket eliminerer spændingsudsving forårsaget af storstilet start-stop af produktionsudstyr på produktionslinjerne og sikrer stabil drift af automatiserede produktionslinjer.

5. Microgrid Node of Industrial Park: Fungerer som spændingsstabiliseringshub i parkens mikronet (fotovoltaisk + energilagring + ladestationer), og koordinerer udbuds- og efterspørgselsbalancen mellem distribuerede strømkilder og belastninger.

Tilpasningstjenester

KTAC leverer omfattende OEM/ODM-tilpasning til SBWZ-500KVA for at opfylde specifikke projektkrav, facilitetsforhold og mærkespecifikationer.

Spændingskonfiguration: Indgangsspændingsområde (standard ±20 %, bredere tilgængelig efter anmodning) og udgangsspænding (380V/400V/415V) fabriksindstillet til at matche dit distributionssystem.

Indkapsling og beskyttelse: Standard IP20 til indendørs installation; IP54-opgradering tilgængelig til udendørs eller støvede miljøer med valgfri solafskærmning, termisk isolering og opvarmnings-/affugtningsmoduler.

Kommunikation og overvågning: RS485 (Modbus-RTU) standard; valgfri Ethernet, Profibus-DP eller industrielle IoT-moduler til integration med EMS-, SCADA- eller DCS-platforme.

Funktionelle moduler: Indbygget EMI-filtrering, overspændingsbeskyttelse (SPD) eller dedikerede APF/SVG-koordinationsgrænseflader kan integreres efter anmodning.

Parallel drift: Redundante parallelle konfigurationer (2 eller 3 enheder) med belastningsdeling og automatisk failover, udviklet til missionskritiske applikationer, der kræver 99,99 % tilgængelighed.

Branding og dokumentation: Brugerdefineret farve, logoudskrivning, emballagedesign og flersprogede manualer skræddersyet til dine brandkrav.

FAQ

1. Hvad er forskellene mellem SBWZ-500KVA, APF og SVG? Hvordan arbejder de sammen?

· SBWZ-500KVA er ansvarlig for spændingsstabilitet: den kompenserer hurtigt for spændingsudsving og holder spændingen inden for ±1%.

· APF er ansvarlig for harmonisk kontrol: den kompenserer dynamisk og filtrerer de karakteristiske harmoniske, der genereres af belastningen.

· SVG er ansvarlig for reaktiv effektkompensation: den kompenserer hurtigt og dynamisk for systemets reaktive effekt, hvilket forbedrer effektfaktoren.

De tre supplerer hinanden. SBWZ-500KVA uploader strømkvalitetsdata gennem kommunikationsgrænsefladen til EMS-platformen, og EMS planlægger intelligent aktiveringen af ​​APF og SVG baseret på systemstatus, og danner et komplet lukket sløjfestyringssystem for strømkvalitet.

2. Hvad er kravene til frontend elektrisk udstyr svarende til en 500KVA kapacitet?

Den nominelle strøm for den trefasede 380V 500KVA er cirka 760A. Det anbefales at konfigurere en rammetypeafbryder (ACB) med en kapacitet på ikke mindre end 1000A i frontenden. Kobberskinnen til den indgående linje anbefales at være af TMY 80×6mm eller større specifikationer, og det indgående kabel anbefales at være 2 YJV 3×185mm² + 2×95mm² parallelt eller et enkelt YJV 3×300mm² + 2×150mm². Den specifikke konfiguration skal beregnes baseret på det faktiske distributionssystemdiagram og længden af ​​ledningen.

3. Kan 3 Phase 500KVA SCR Static AVR installeres i et udendørs miljø?

Standard SBWZ-500KVA er en indendørs installationstype (med beskyttelsesniveau IP20). Hvis der kræves udendørs installation (såsom i et distributionsrum af container-type eller udendørs boks-type understation), kan beskyttelsesniveauet opgraderes til IP54 (for støv- og stænkbeskyttelse), og yderligere solafskærmning, varmeisoleringslag og varmeaffugtningsanordninger kan tilføjes. Informer os venligst om installationsmiljøforholdene på forhånd.

4. Hvordan kan flere SBWZ-500KVA-enheder konfigureres til redundant paralleldrift?

Gennem et dedikeret parallelt styreskab kan to eller tre 500KVA stabilisatorer betjenes parallelt. Det parallelle system understøtter belastningsfordeling og redundansbackup - når en enhed svigter eller kræver vedligeholdelse, kan de resterende enheder automatisk overtage alle belastningerne. Den parallelle ordning skal fastlægges i projektdesignfasen. Kontakt venligst vores systemingeniører for detaljerede konfigurationsplaner.

5. Er der særlige hensyn til transport og installation af udstyret?

Nettovægten af ​​SBWZ-500KVA er 886 kg. Under transport kræves gaffeltrucks eller løfteudstyr. Bunden af ​​skabet har standard gaffeltruck-fatninger og løfteringe. Fundamentet til installationen skal støbes med C30-beton og reserverede skruehuller til udstyrsfiksering. Efter at skabet er på plads, skal det nivelleres (med en tolerance på ±2 mm/m), og derefter skal kobberskinnerne til indgående og udgående ledninger tilsluttes.
