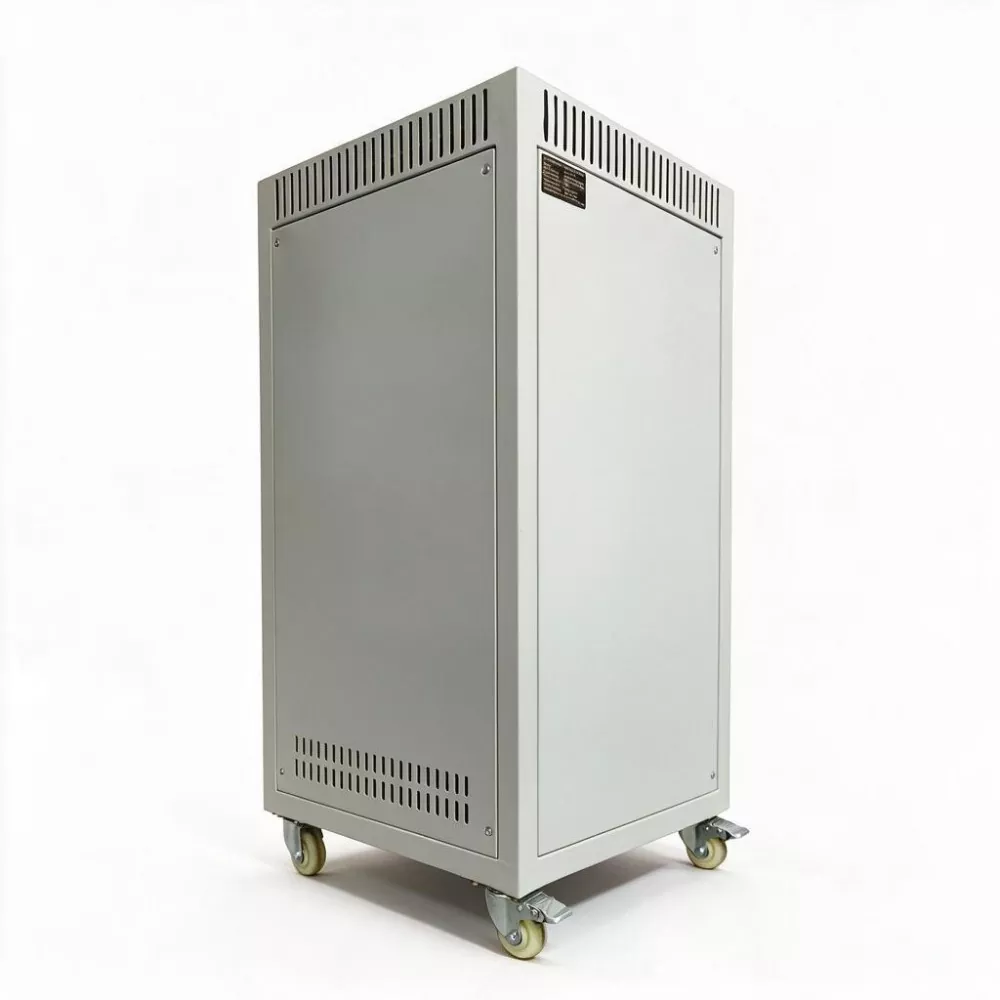

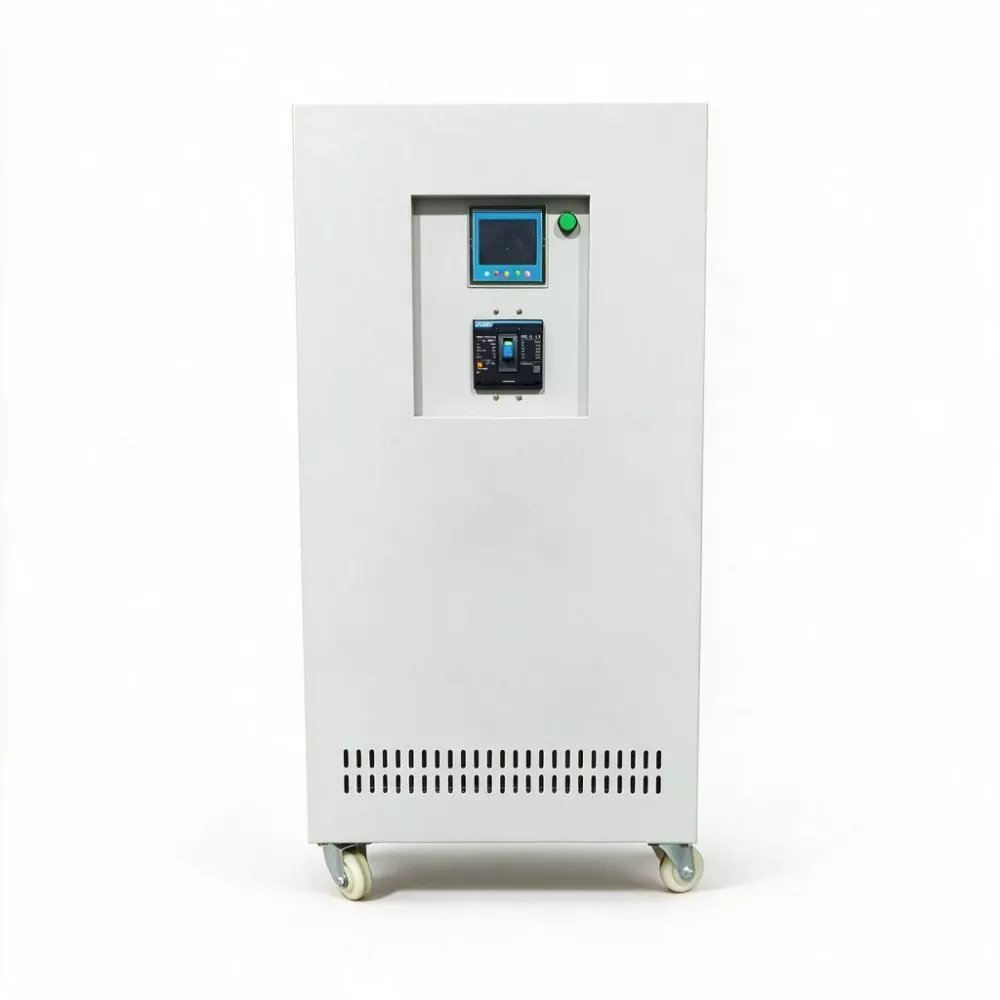

3-faset 100kVA SCR statisk AVR

Grundlaget for moderne digital økonomi er datacentre og kommunikationsnetværk. Disse faciliteters servere, switche og lagerenheder har ekstremt strenge krav til strømkvalitet. Ifølge statistikkerne fra Uptime Institute er over 40 % af datacenterudfald direkte relateret til problemer med strømkvaliteten, og en betydelig del af disse er ikke fuldstændige strømsvigt, men er forårsaget af spændingsfald, flimmer eller harmonisk interferens, der udløser beskyttende nedlukninger af udstyr.

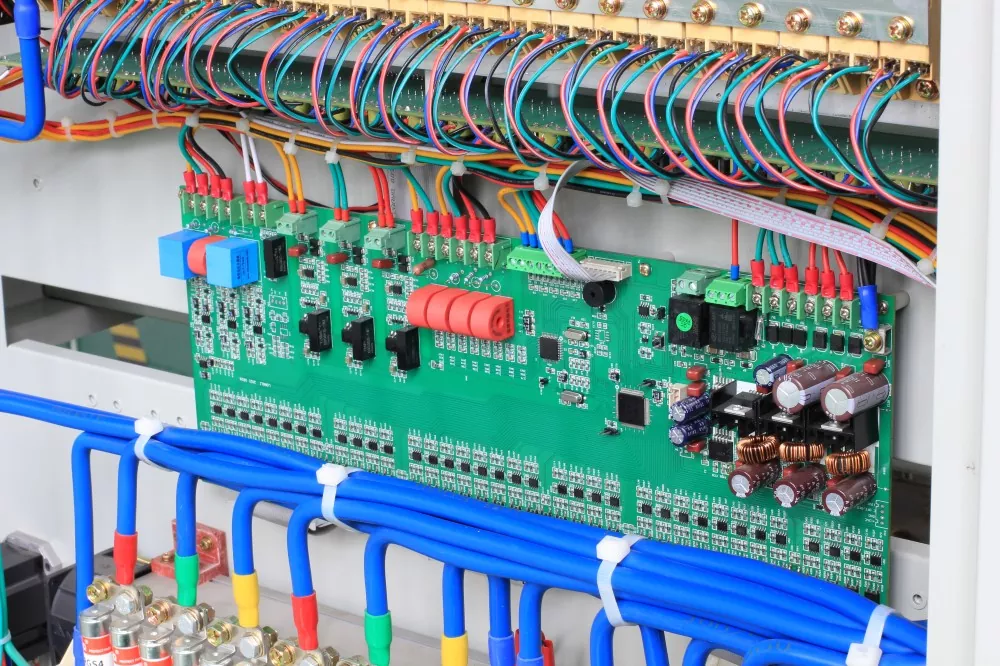

Den 3-fasede 100KVA SCR statiske AVR blev designet med denne type "ikke-strømafbrydelsesforsyningsafbrydelse" som sit kernemål. Den bruger DSP high-speed computing chips og hurtig AC sampling teknologi til at overvåge enhver subtil ændring i input spændingen i realtid. Når der opstår et spændingsudsving, afslutter styresystemet afvigelsesberegningen inden for mikrosekunder og driver SCR-modulet til at udføre kontaktløs kompensation og omskiftning ved strømmens nulpunkt, hvilket genopretter udgangsspændingen til den indstillede værdi inden for 10ms til 40ms.

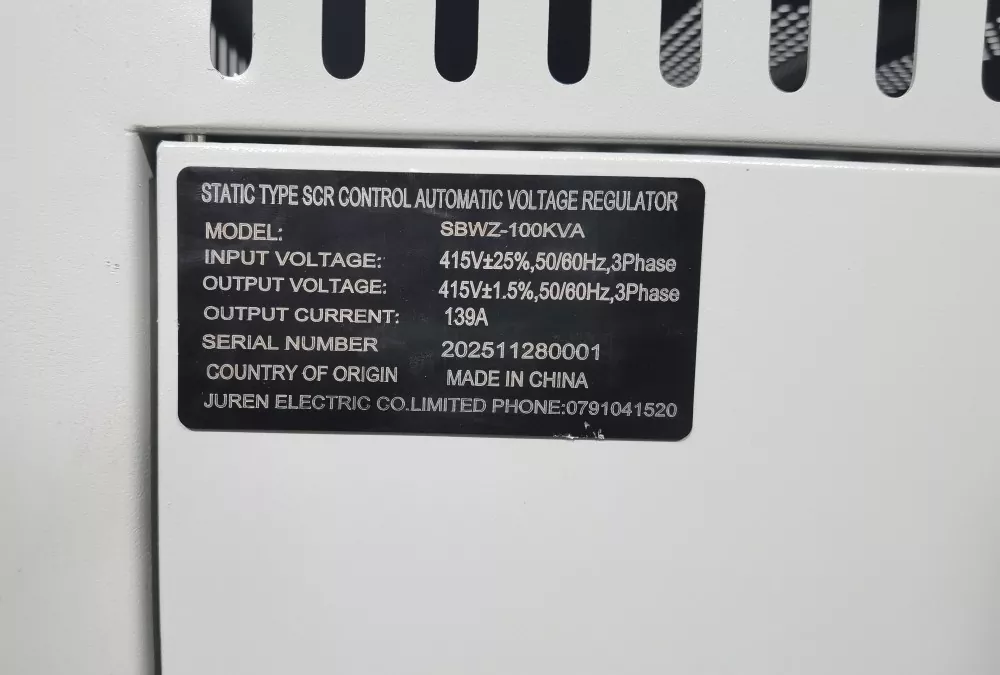

Produktparameter

Hvad er fordelene sammenlignet med traditionelle spændingsregulatorer af servomotortypen?

Hele den 3-fasede 100KVA SCR statiske AVR har ingen mekaniske bevægelige dele, hvilket fuldstændigt eliminerer slid på kulbørster, dårlig kontakt og risici for gnistdannelse. For datacentre, der opererer 24/7 uden afbrydelser, betyder "vedligeholdelsesfri" ingen grund til at planlægge nedetid for vedligeholdelse og intet behov for at opbevare reservedele, der er tilbøjelige til at fejle.

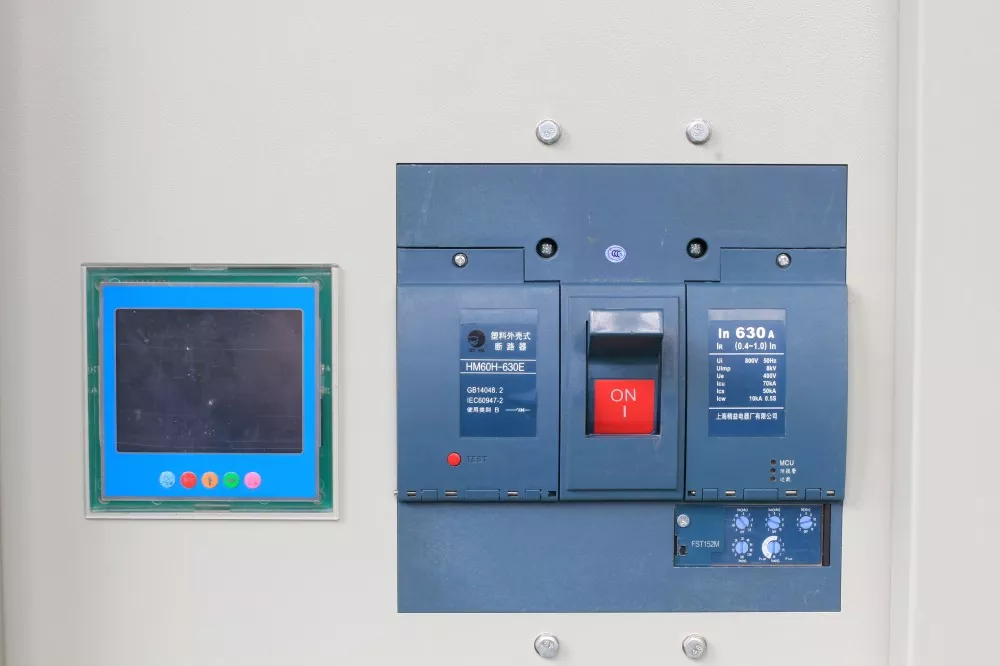

Med hensyn til intelligent styring er SBWZ-100KVA udstyret med omfattende programmerbare indstillinger og RS485 kommunikationsgrænseflader. Vedligeholdelsespersonale kan eksternt se trefaset spænding, strøm, strøm og udstyrs driftsstatus i kontrolrummet og indstille overspændings-, underspændings- og overstrømsbeskyttelsestærskler.

Når der er en unormal tendens i strømkvaliteten, kan systemet udstede en tidlig advarsel og opnå en opgradering fra "passiv reparation" til "aktiv forebyggelse" i driftstilstanden.

Nøglefunktioner

1. Svar på millisekundniveau

Responstiden er 10ms til 40ms (justerbar), og den kan fuldføre justeringen inden for den første cyklus af netspændingsudsvinget. For IT-belastninger såsom servere, switche og lagerenheder, der er følsomme over for spændingstransienter, er denne hastighed tilstrækkelig til at fuldføre kompensation inden for strømforsyningstolerancevinduet, hvilket sikrer, at forretningen ikke afbryder.

2. Ultrahøj spændingsstabiliseringsnøjagtighed

Fasespændingsnøjagtighed ±1%, linjespændingsnøjagtighed ±1,5%, langt bedre end ±3% af traditionelle spændingsstabilisatorer af servotypen. Højpræcisionsspændingsstabilisering kan effektivt reducere justeringsbyrden for serverstrømforsyninger, forlænge levetiden for strømmoduler og reducere den samlede fejlrate.

3. Fuldstændig kontaktløst design

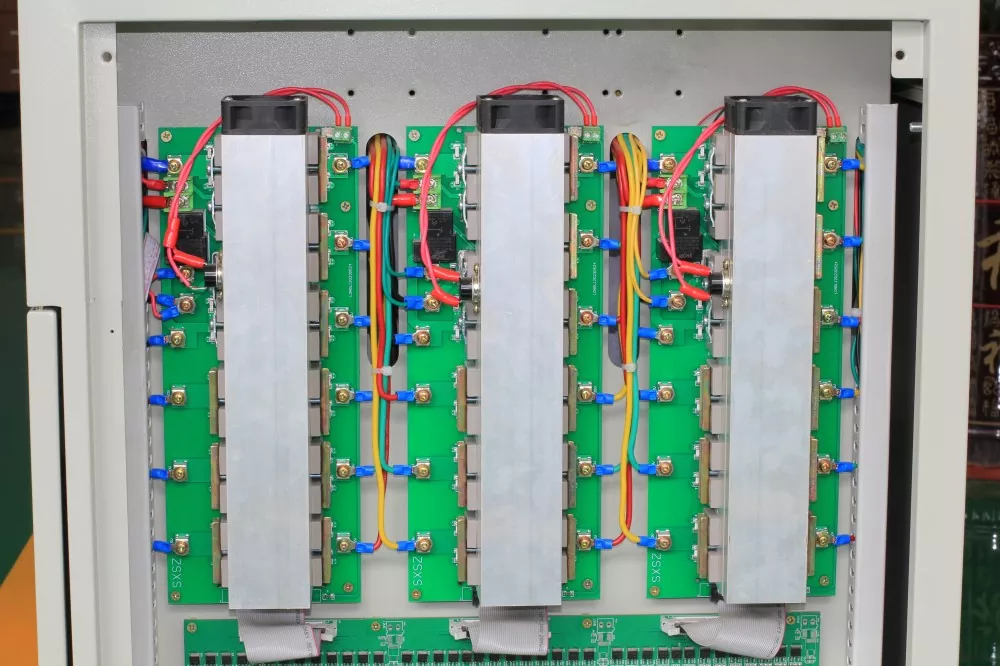

SCR-moduler bruges til at erstatte traditionelle kulbørster og servomotorer, hvilket eliminerer alle mekaniske bevægelige dele i hele maskinen. Der er ingen problemer såsom slid på kulbørster, generering af gnister eller regelmæssig udskiftning, hvilket gør 3 Phase 100KVA SCR Static AVR særligt velegnet til kritiske missionssteder, hvor regelmæssig vedligeholdelsesnedlukning ikke er mulig.

4. Effektivitet ≥ 99 %

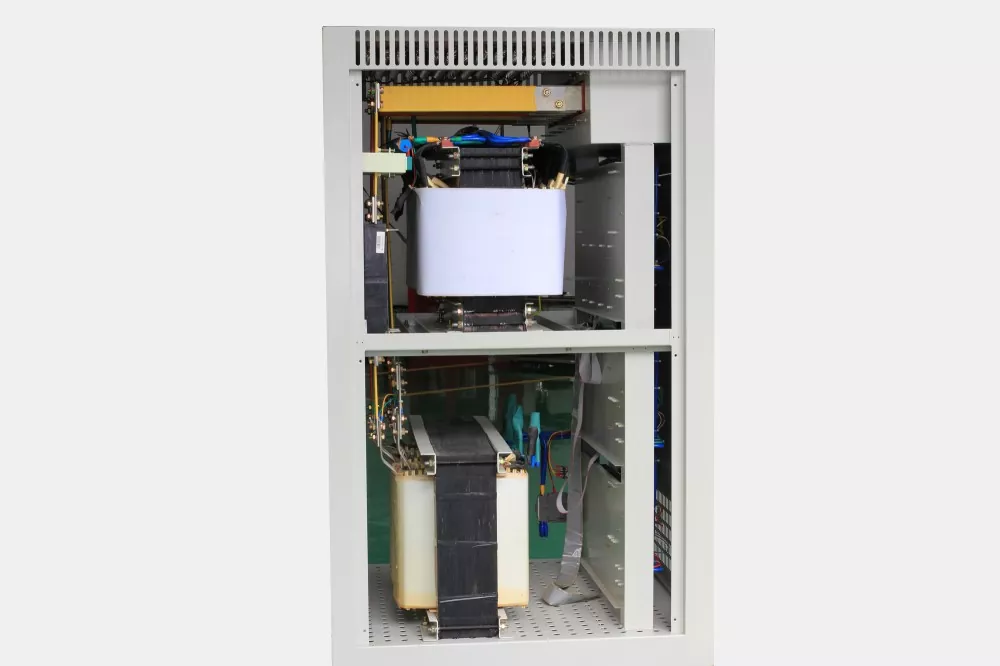

Brugen af ​​højeffektive isolationstransformatorer og SCR-moduler med lavt ledningstab resulterer i en samlet effektivitet på ≥ 99 %. Beregnet ud fra en kapacitet på 100KVA og 8760 timers drift om året, sammenlignet med traditionelle spændingsstabilisatorer af servotypen (effektivitet 96%), kan den spare cirka 3.000 til 4.000 kWh om året, hvilket reducerer driftsomkostningerne (TCO) markant.

5. Rent output

Udgangsbølgeformsforvrængningshastighed < 0,1 %, ingen trinvise harmoniske. Spændingsstabilisatoren i sig selv introducerer ingen interferens til elnettet, hvilket opfylder de strenge krav fra datacentre til elektromagnetisk miljø (EMC).

6. Intelligent overvågning og programmerbar beskyttelse

Understøtter brugere til at indstille overspænding, underspænding, overstrømsbeskyttelsestærskler og spændingsstabiliseringsnøjagtighed. Standard RS485 kommunikationsgrænseflade (Modbus-RTU protokol), som kan forbindes til DCIM (Data Center Infrastructure Management System) eller strømmiljøovervågningssystemer for at opnå centraliseret fjernstyring.

Produktapplikationer

1. Datacentre og cloud computing-noder: Giver højhastigheds-spændingsstabiliseringsbeskyttelse til serverkabinetter, præcisionsklimaanlæg og UPS-front-end i IDC-computerrum, hvilket eliminerer risikoen for genstart af serveren forårsaget af spændingsfald.

2. Kommunikationskernenetværk og 5G-hubs: Anvendes til switch-strømforsyninger i provinsielle kommunikationshubs, 5G-kernenetværkscomputerrum og konvergensknudepunkter i storbyområdet, hvilket sikrer, at kommunikationsudstyr ikke går offline på grund af spændingsudsving.

3. Finansielle transaktionssystemer: Giver "zero flash outage"-strømforsyningsgarantier til handelsservere og netværksudstyr på børser og bankdatacentre, hvilket sikrer integriteten af ​​transaktionsdata og forretningskontinuitet.

4. Radio- og tv-udsendelseskontrolcentre: Bruges til udsendelse af kontroludstyr i tv-udsendelsessystemer, satellit-uplink-stationer og computerrum for radio- og tv-netværk, for at undgå udsendelsesulykker forårsaget af strømforsyningsproblemer.

5. Præcisionsdetektionsudstyr i avanceret fremstilling: Sørg for rene spændingsstabiliserede strømforsyninger til udstyr, der er ekstremt følsomt over for spændingsudsving, såsom halvlederwafer-inspektionsudstyr, optiske måleinstrumenter og tre-koordinat-målemaskiner.

Tilpasningstjenester

KTAC leverer OEM/ODM-tjenester, herunder udseendefarve, emballeringsmetode, input/output-spændingsområde og specielle funktionsmoduler (såsom EMI-filterenheder, lynbeskyttelsesenheder, RS232/RS485-overvågningsgrænseflader) osv. Kontakt os venligst for skræddersyede løsninger.

FAQ

1.Kan responstiden fra 10ms til 40ms opfylde serverens strømforsyningskrav?

OK. I henhold til standard it-udstyrets strømforsyningsspecifikation kræver strømforsyningen til servere normalt en ventetid på ikke mindre end 10ms. SBWZ-100KVA kan hurtigst fuldføre spændingskompensation inden for 10ms. I de fleste netudsvingsscenarier aktiverer serverens egen strømforsyning ikke engang backup-energilageret, hvilket opnår ægte "uopfattet" spændingsstabilisering.

2. Hvad er forholdet mellem den kontaktløse spændingsstabilisator og UPS (Uninterruptible Power Supply)?

De to er komplementære snarere end substituerende. UPS løser problemet med "strømafbrydelse" (ved at levere strøm gennem batterier), mens SBWZ spændingsstabilisator løser problemet med "ustabil spænding". For scenarier med hyppige spændingsudsving, men sjældent fuldstændige strømafbrydelser, kan brug af en stabilisator alene forbedre strømforsyningens kvalitet væsentligt; til scenarier, der kræver omfattende beskyttelse, anbefales det at installere SBWZ-spændingsstabilisatoren foran UPS'en, hvilket kan reducere det hyppige skift af UPS til batteritilstand på grund af spændingsudsving og forlænge batteriets levetid.

3. Hvor sand er effektiviteten ≥ 99%? Hvor meget strøm kan der spares på lang sigt?

Denne effektivitetsværdi er baseret på fuld belastningsdriftstest. Med en 100KVA belastning og 99% effektivitet er udstyrets eget tab ca. 1KW; hvis du bruger en traditionel servo-type spændingsstabilisator (med 96% effektivitet), er tabet ca. 4KW. Med en industriel elpris på 0,7 yuan per kilowatt-time og 8760 timer om året kan SBWZ-100KVA spare cirka (4-1) × 8760 × 0,7 ≈ 18.396 yuan i elomkostninger om året. Dette kan inddrives inden for tre år efter udstyrets præmiepris.

4. Understøtter udstyret paralleldrift for at opnå redundans?

Ja. Flere SBWZ-100KVA kan opnås gennem et bypass-kabinet til parallel redundant konfiguration (1+1 eller N+1). Når en enhed vedligeholdes eller fejler, kan den anden problemfrit overtage belastningen. Det specifikke parallelle konfigurationsskema kan konsulteres med vores systemingeniører, som vil designe det baseret på din on-site strømdistributionsarkitektur.
5. Hvordan afleder 3-faset 100KVA SCR statisk AVR varme?

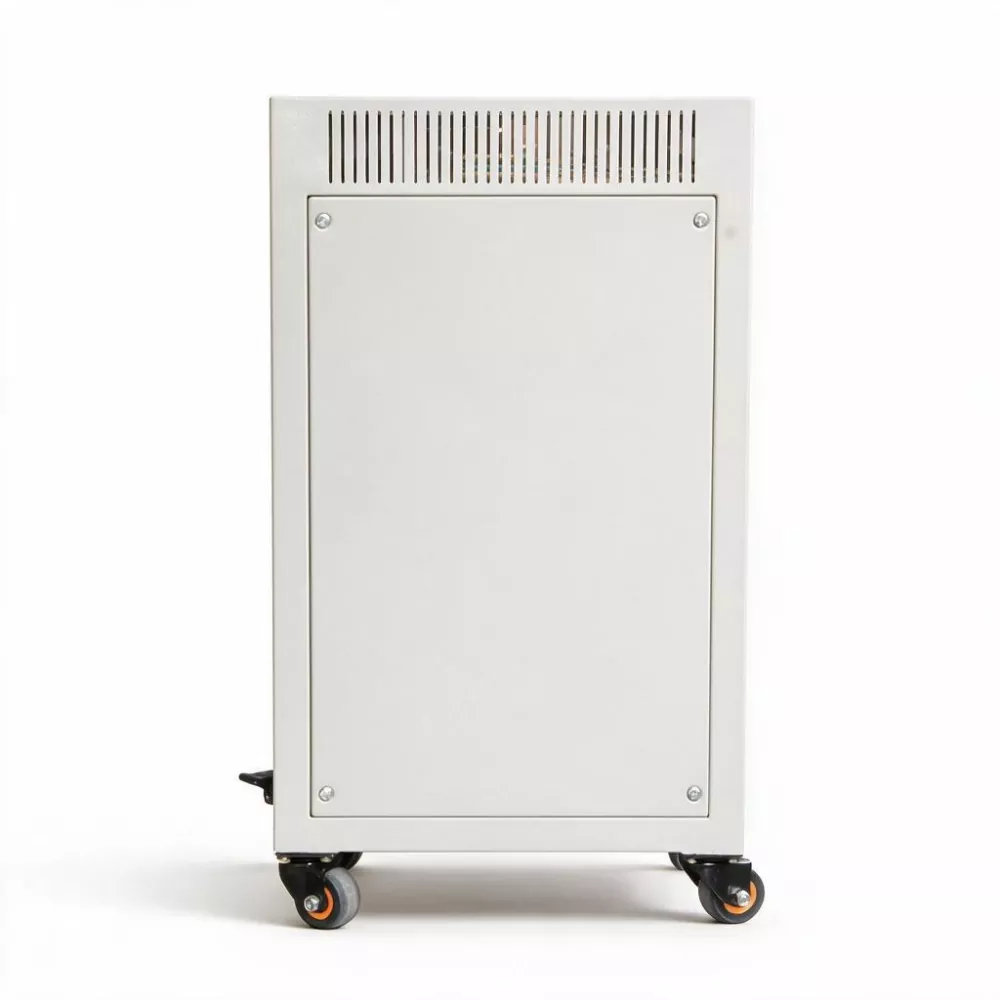

SBWZ-100KVA bruger intelligent temperaturkontrol tvungen luftkøling med ind- og udluftningsåbninger placeret på for- og bagsiden af ​​kabinettet. Det anbefales, at den omgivende temperatur i installationsrummet styres mellem -5 ℃ og 40 ℃ med en relativ luftfugtighed på mindre end 90 %. For udstyr installeret i datacentre eller kommunikationsrum opfylder rummets klimaanlæg fuldt ud kravene; for udstyr installeret i almindelige strømfordelingsrum, at sikre god ventilation er tilstrækkelig.
