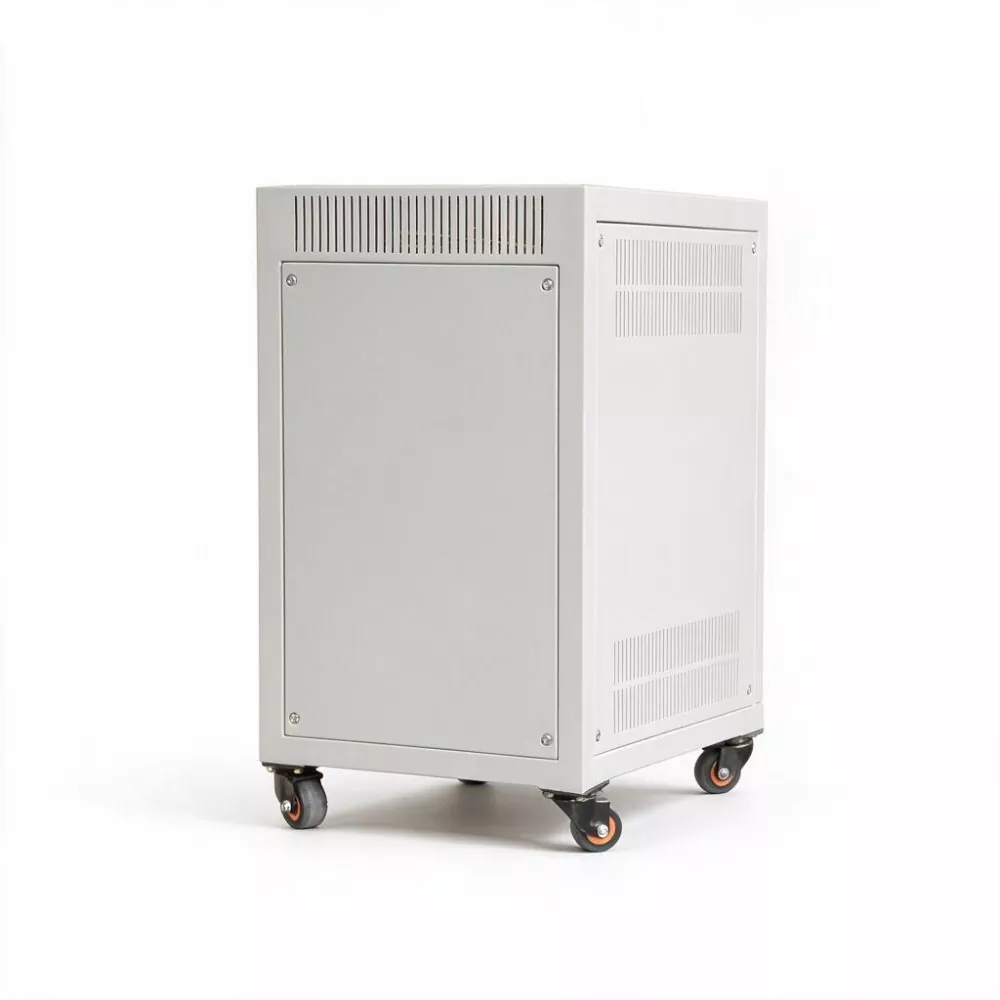

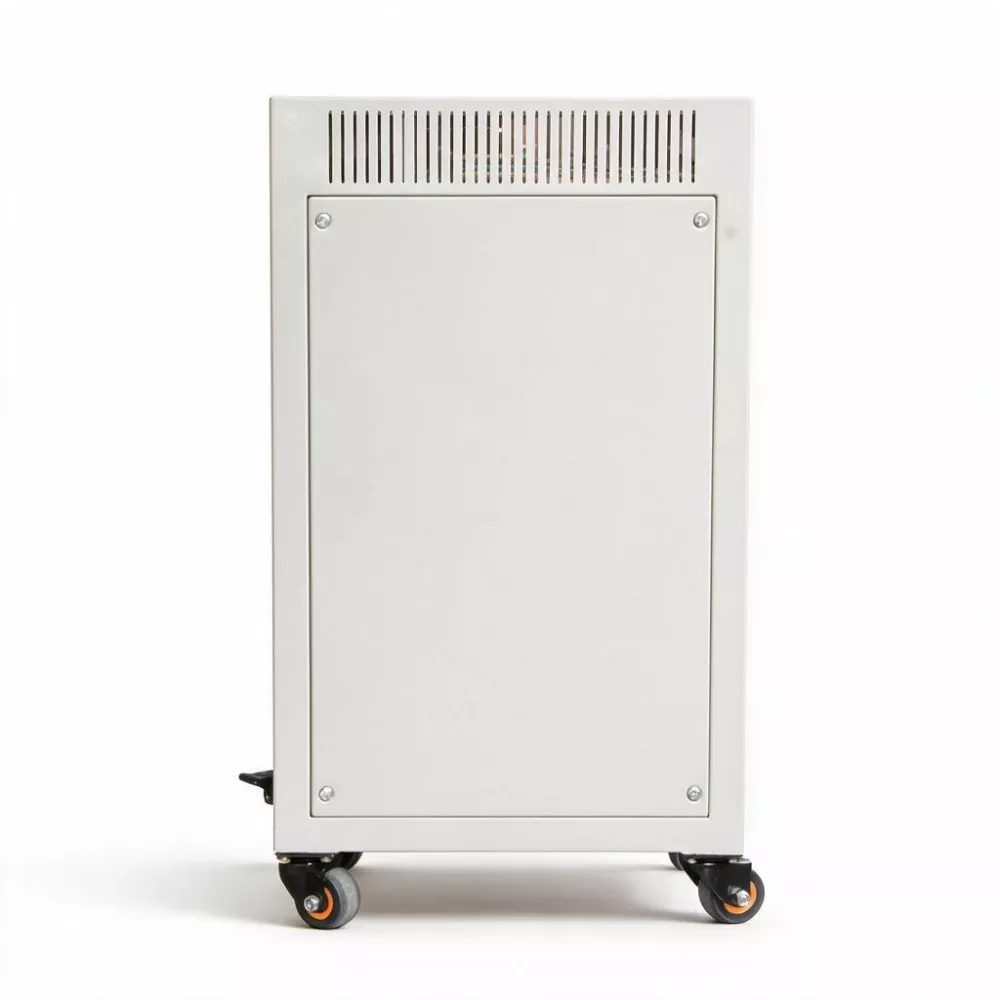

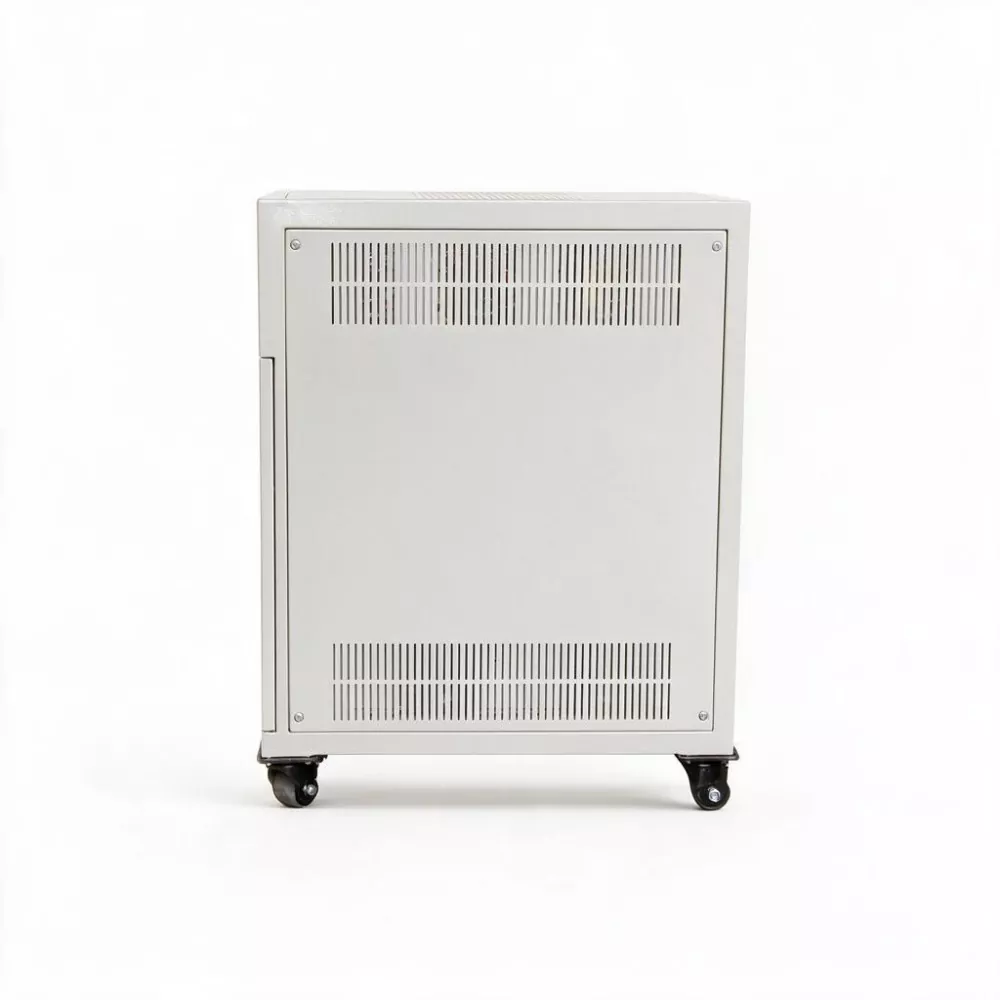

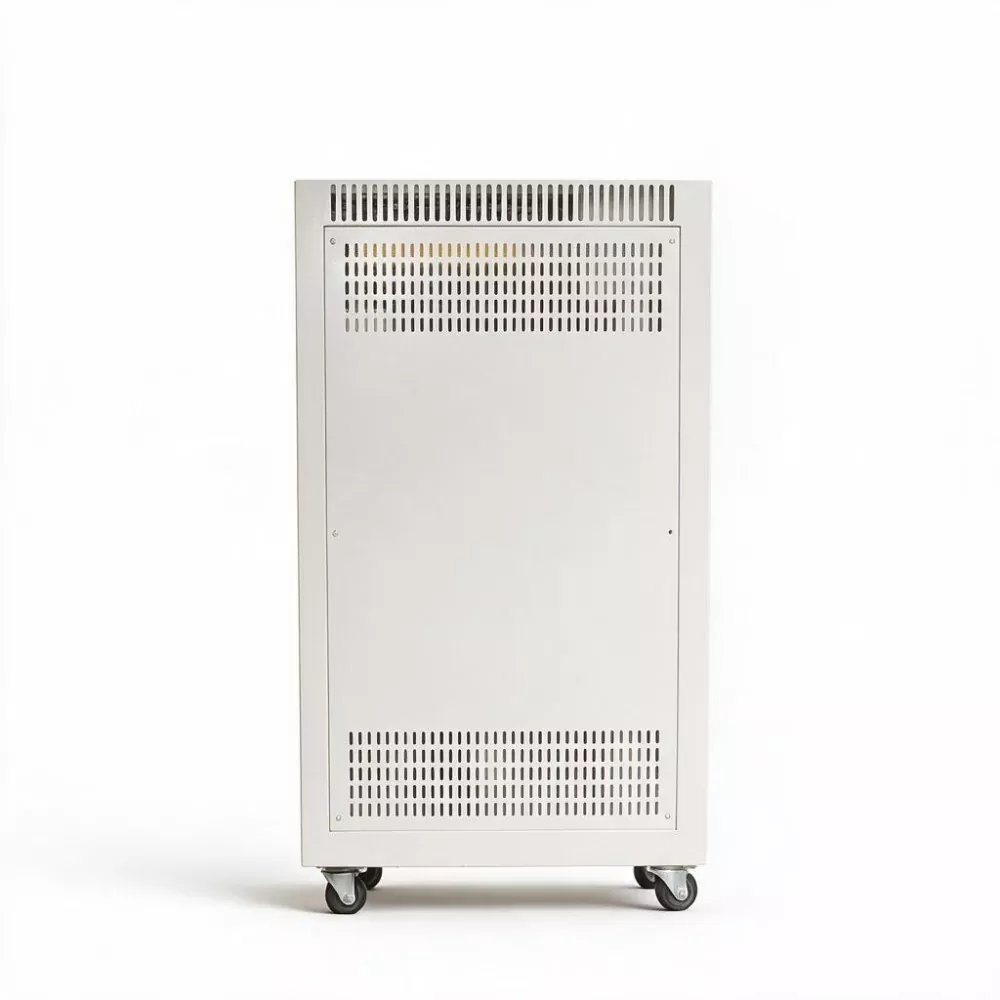

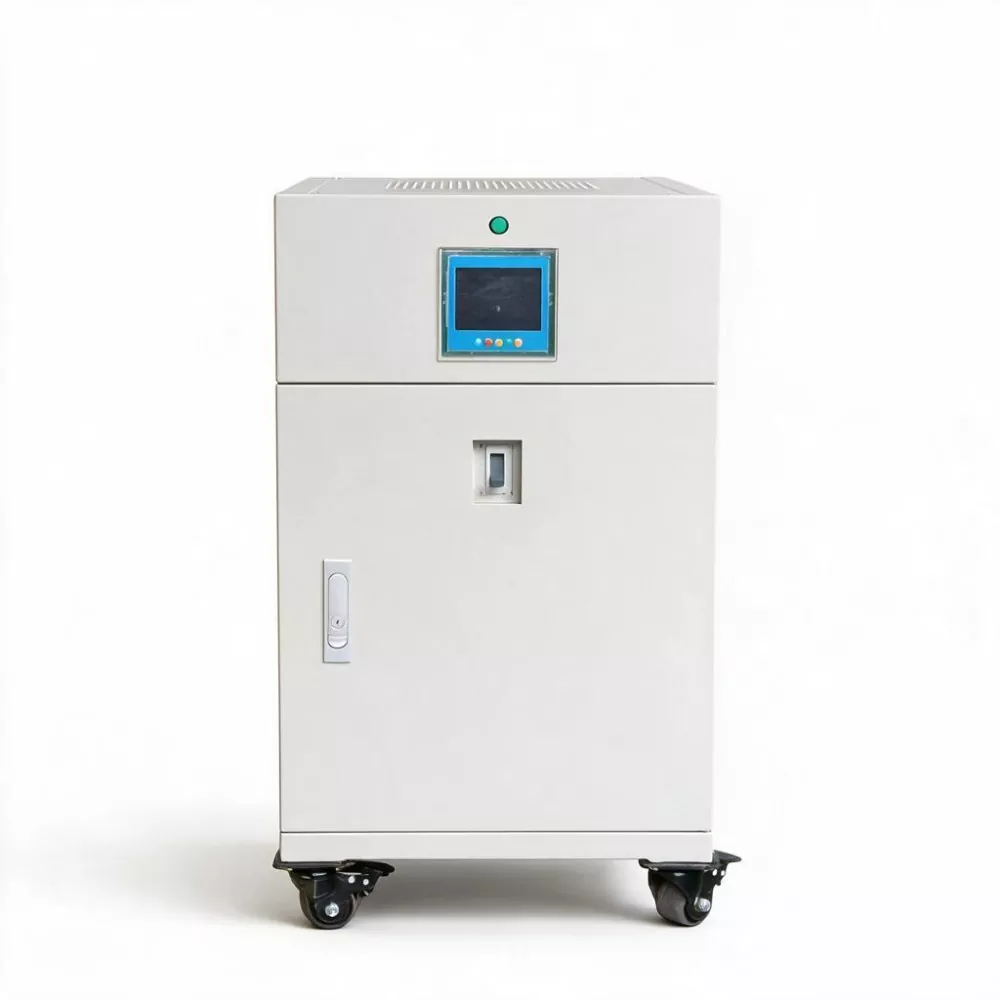

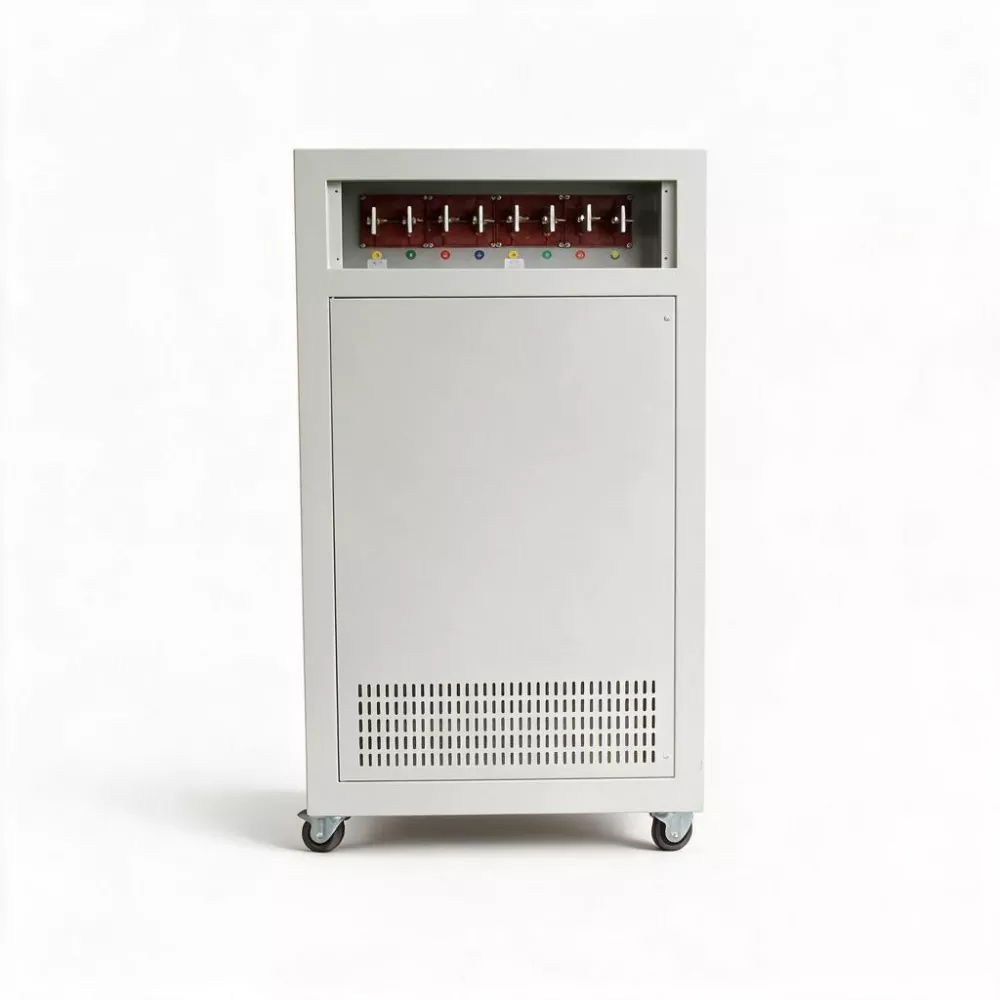

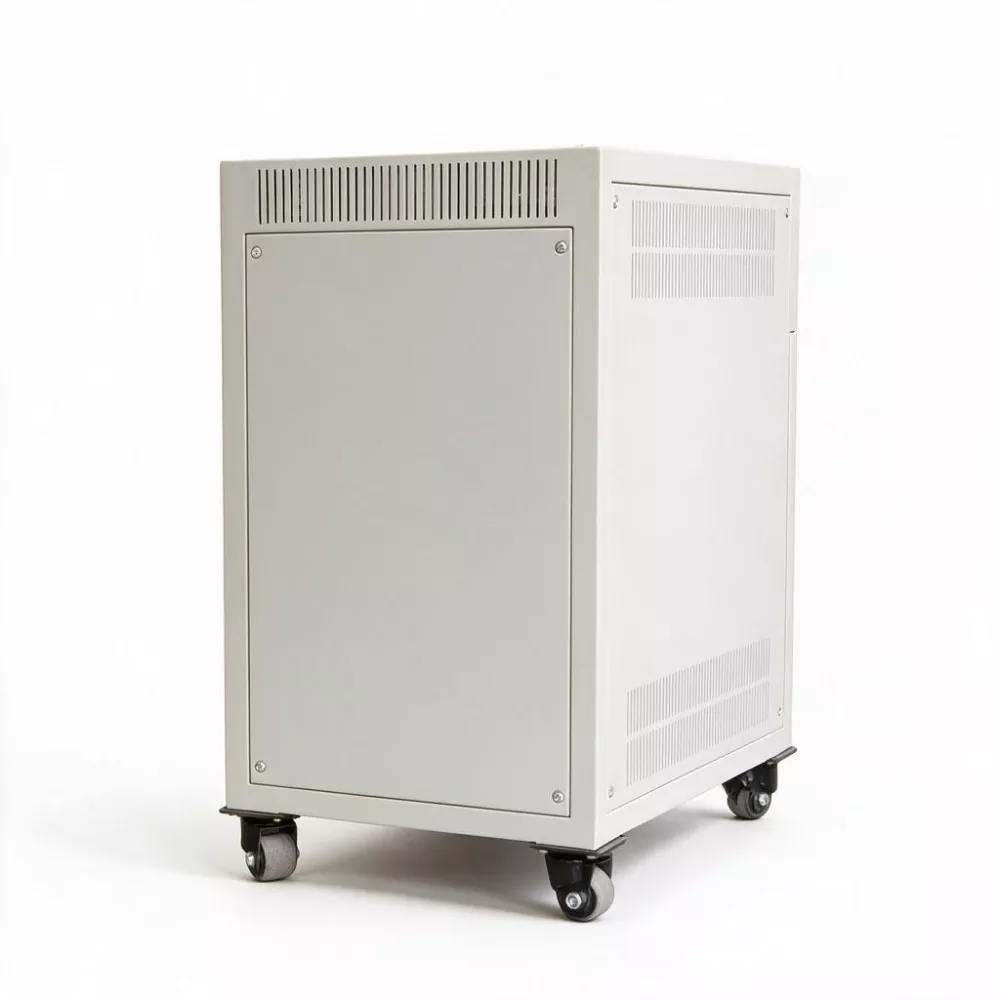

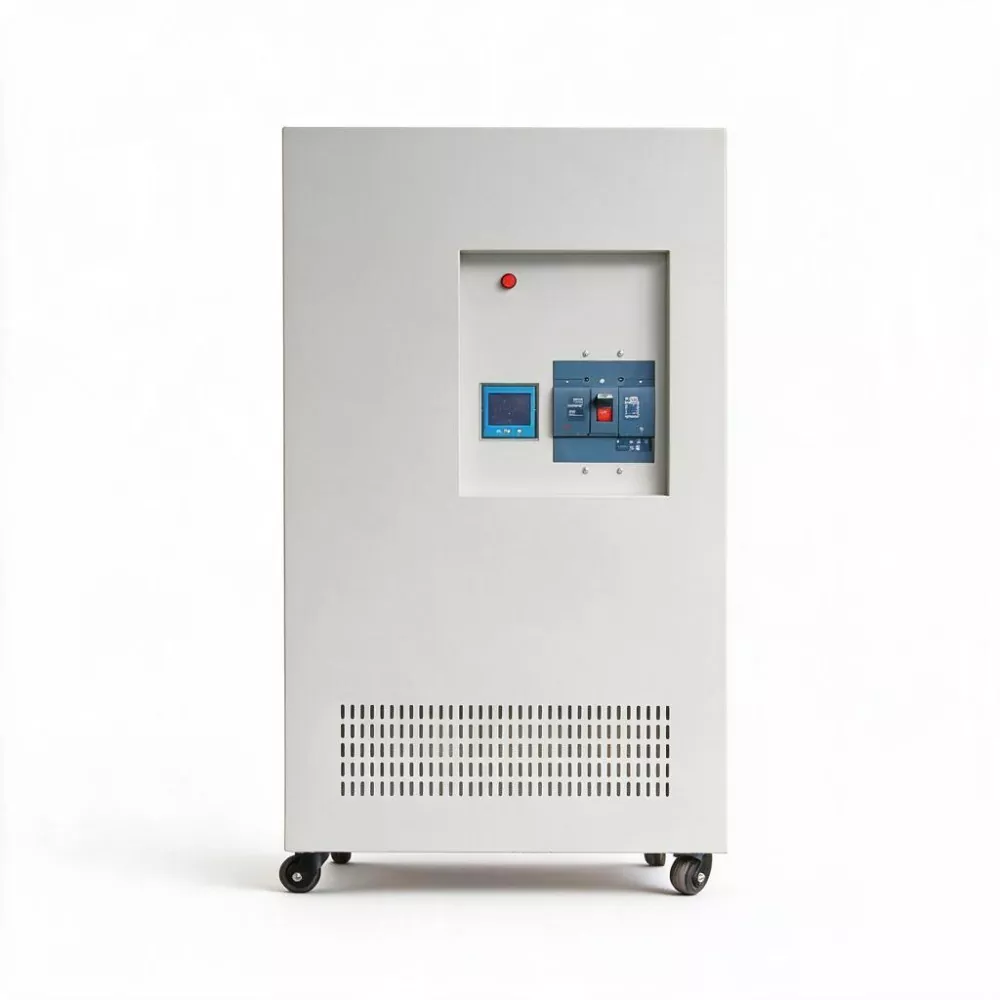

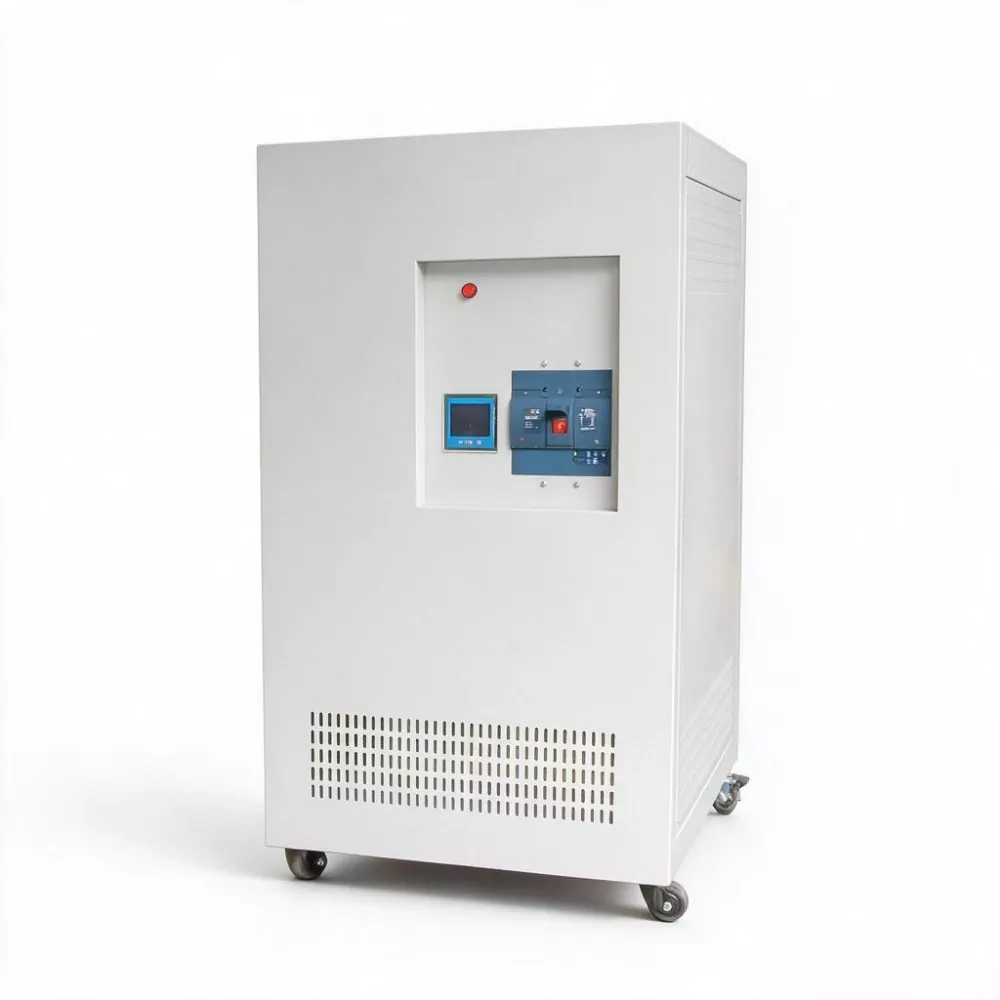

3-faset 50kVA SCR statisk AVR

3-faset 50KVA SCR statisk AVR bruger en højhastigheds DSP-computerchip som kontrolkerne til at overvåge ændringerne i trefaset indgangsspænding i realtid. Når netspændingen svinger, beregner DSP-systemet den påkrævede kompensationsspænding inden for millisekunder og udfører kontaktløs hurtig omskiftningskompensation gennem SCR-modulet (tyristor) og opnår derved øjeblikkelig spændingsstabilitet af udgangen. Hele processen kræver ingen mekaniske bevægelige dele, hvilket helt eliminerer problemerne med kulbørsteslid, gnistdannelse og regelmæssig udskiftning.

Produktparameter

Nøglefunktioner

1. Ingen kontaktkontrol

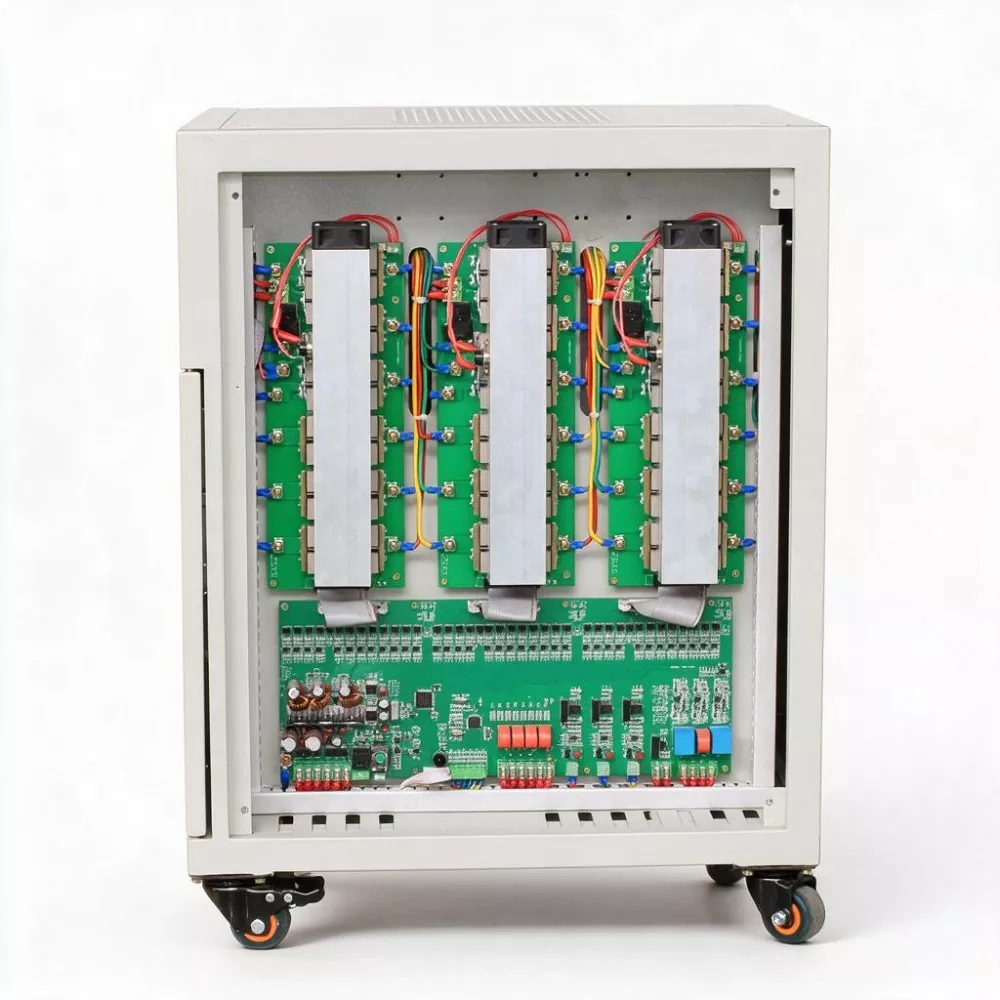

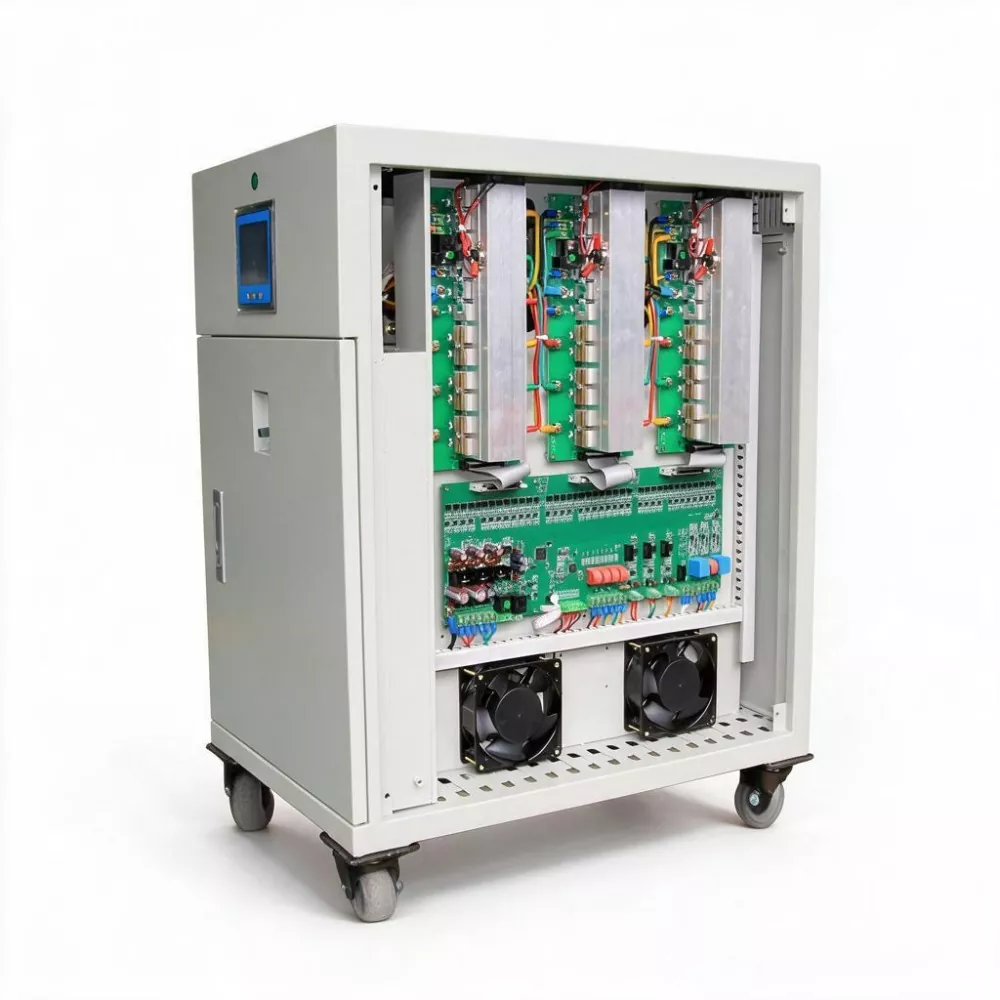

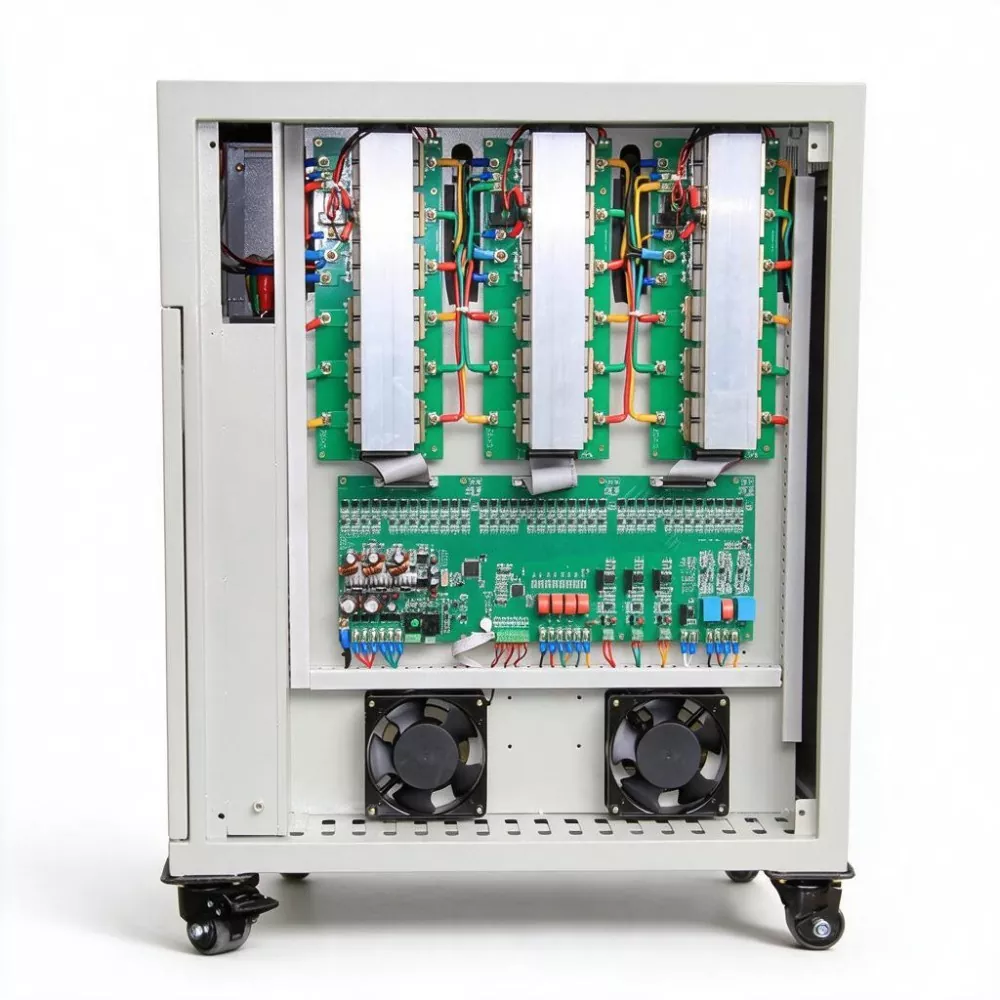

SCR-modulet bruges til at opnå hurtig kompensation og regulering af spænding. Hele maskinen har ingen mekaniske bevægelige dele (ingen kulbørster, ingen servomotorer). Dette eliminerer fuldstændigt vedligeholdelsessmertepunkterne ved traditionelle spændingsregulatorer, såsom slid på kulbørster, gnister og regelmæssig udskiftning, hvilket opnår ægte vedligeholdelsesfri drift og reducerer driftsomkostningerne for hele livscyklussen betydeligt.

2. DSP digital kontrol

Ved at bruge en DSP-computermålechip som kontrolkerne, kombineret med hurtig AC-samplingteknologi og effektiv værdikorrektionsteknologi, kan den overvåge ændringerne i netspændingen i realtid. Responshastigheden kan nå op på 10ms til 40ms (justerbar), og den kan fuldføre reguleringen inden for millisekunder af gitterudsving, hvilket sikrer øjeblikkelig stabilitet af udgangsspændingen, især velegnet til udstyr med følsomme spændingstransienter.

3. Højspændingsstabiliseringsnøjagtighed

Fasespændingsstabiliseringsnøjagtigheden er ±1%, og linjespændingsnøjagtigheden er ±1,5%. Udgangsbølgeformsforvrængningsraten er mindre end 0,1 % uden at generere trinvise harmoniske, hvilket giver ren og stabil strømforsyningsgaranti til præcisionsinstrumenter, medicinsk udstyr og numeriske kontrolsystemer.

4. Høj effektivitet

Den 3-fasede 50KVA SCR statiske AVR effektivitet er ≥99%, meget højere end de 96% af traditionelle servo-type spændingsregulatorer. Selvtabet er ekstremt lavt, og langsigtet drift kan reducere energiforbrugsomkostningerne betydeligt, hvilket opfylder virksomhedernes krav til energibesparelse og emissionsreduktion og grøn produktion.

5. Nulstrømskoblingsteknologi

Ved hjælp af nulstrømskoblingsteknologi tændes og slukkes SCR-modulet ved nulstrømpunktet, hvilket effektivt undgår strømstødet og spændingsspidsen under koblingsmomentet, hvilket forbedrer sikkerheden og pålideligheden af ​​udstyrets drift.

6. Programmerbar beskyttelse og intelligent overvågning

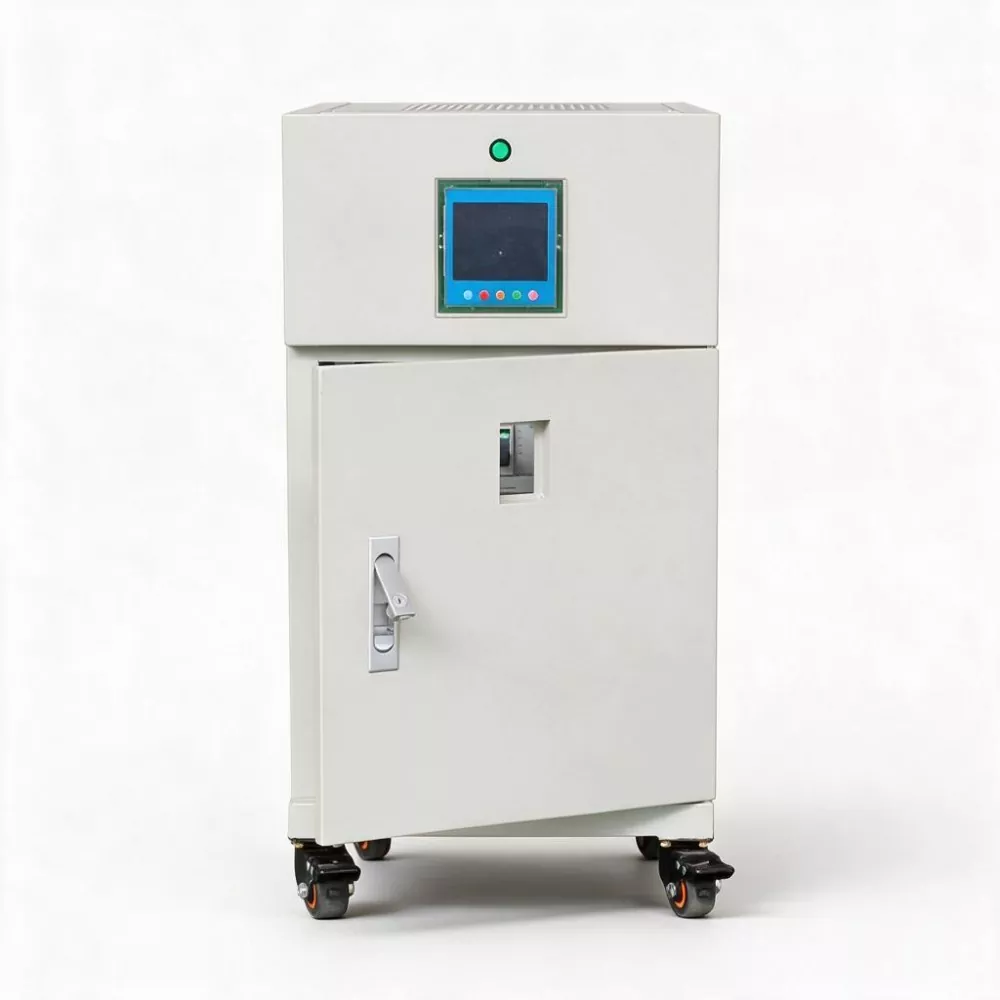

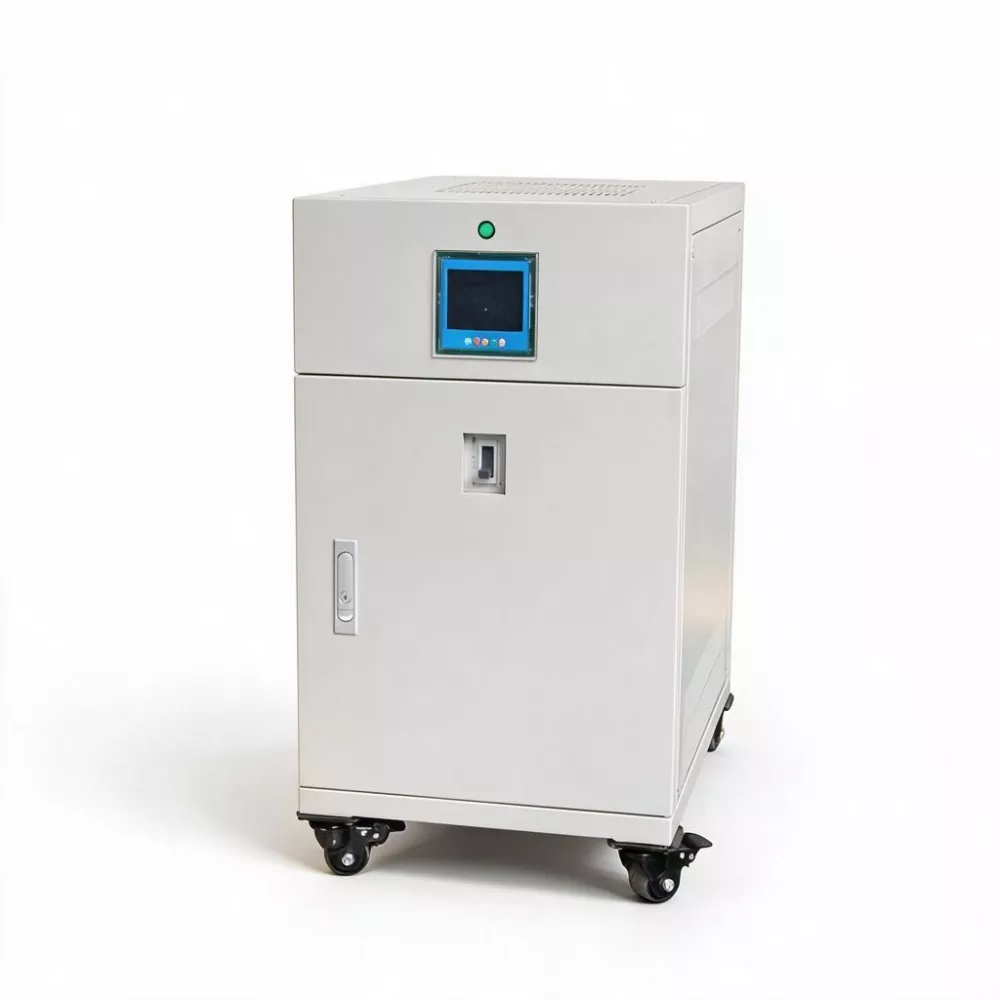

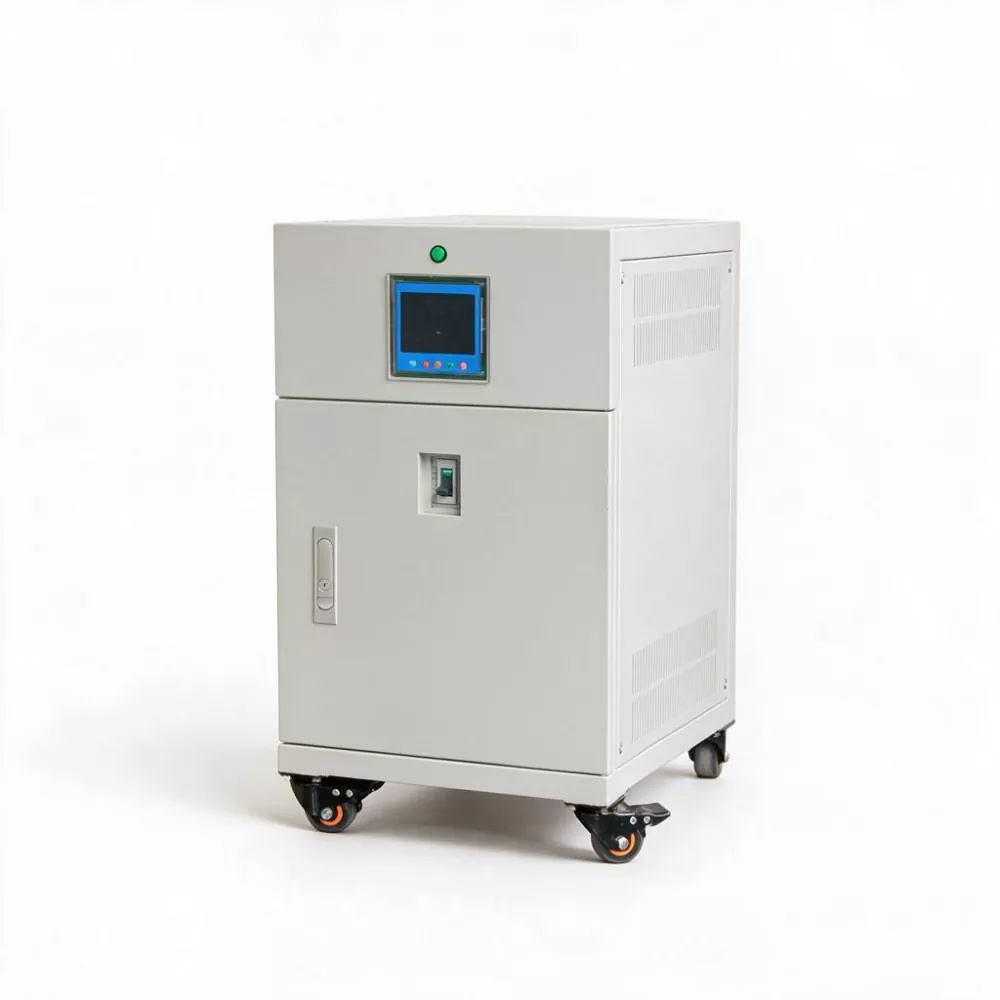

Brugere kan indstille overspændings-, underspændings-, overstrømsbeskyttelsestærskler og spændingsstabiliseringsnøjagtighed gennem programmering. De indbyggede flere beskyttelsesfunktioner såsom overbelastning, overspænding, underspænding, kortslutning, overophedning og fasetab samt den automatiske bypass-funktion. Det digitale LED-display viser den trefasede spænding, strøm og effekt i realtid, og driftsstatus er klar med et øjeblik.

7. E-klasse isolering, høj modstå spændingsstyrke

Isoleringsgraden når E-klasse, og isoleringsstyrken kan modstå AC 2500V/1min uden overslag eller nedbrud. Produktets driftstemperaturområde er -5 ℃ til 40 ℃, relativ luftfugtighed er mindre end 90%, og det er velegnet til forskellige industrimiljøer.

Produktapplikationer

1. Industriel automationsproduktionslinje: Leverer højhastigheds stabil spændingsstrømforsyning til PLC-kontrolsystemer, servodrev, robotarbejdsstationer og automatiserede samlebånd, hvilket forhindrer udstyrsalarmer, nedlukninger og produktionsforstyrrelser forårsaget af spændingstransienter.

2. Mekanisk og metalbearbejdningsudstyr i stor skala: Velegnet til stort energibearbejdningsudstyr såsom store værktøjsmaskiner, laserskæremaskiner, plasmaskæremaskiner og stemplingsudstyr, der giver stabil spændingsstrømforsyning for at sikre behandlingsnøjagtighed og udstyrssikkerhed.

3. Medicinske faciliteter: Giver højpræcision, høj renhed stabil strømforsyning til hospitals billedbehandlingscentre (CT, MRI), operationsstueudstyr og præcisionsinstrumenter i laboratoriet, hvilket sikrer diagnostisk kvalitet og patientsikkerhed.

4. Kommunikationsbasestationer og datacentre: Bruges til at skifte strømforsyning og front-end af præcisionsklimaanlæg i 5G kommunikationsbasestationer og små og mellemstore datacentre, hvilket sikrer, at kommunikationsudstyr ikke går ned på grund af spændingsudsving.

5. Elevatorer og bygningsudstyr: Giver stabil strømforsyning til nøgleudstyr såsom elevatorsystemer, centralt klimaanlæg, og brandpumper i højhuse, undgår udstyrsfejl og sikkerhedsrisici forårsaget af unormale spændinger.

6. Forsknings- og testinstitutioner: Leverer højpræcisionsstabil spændingsstrømforsyning til miljøtestkamre, præcisionsmåleinstrumenter, og højeffektstestudstyr i universitetslaboratorier, kvalitetsinspektionscentre, og forskningsinstitutter, hvilket sikrer nøjagtigheden og repeterbarheden af ​​eksperimentelle data.

Hvad er forskellene og fordelene sammenlignet med traditionelle spændingsregulatorer af servomotortypen?

Med den kontinuerlige forbedring af moderne industriel automation og præcisionsproduktionsniveauer stiller mere og mere elektrisk udstyr højere krav til strømforsyningskvalitet, der ikke kun kræver stabil spænding, men også at være i stand til at reagere øjeblikkeligt på spændingsudsving for at undgå PLC-programforstyrrelser, servodrevalarmer, og måleafvigelser for præcisionsinstrumenter. Selvom traditionelle spændingsregulatorer af servomotortypen har pålidelig ydeevne, bestemmer deres mekaniske kulbørstejusteringsmetode, at responshastigheden har en fysisk grænse (normalt inden for sekunder), hvilket er vanskeligt at opfylde kravene til high-end belastninger, der er følsomme over for spændingstransienter.

Den 3-fasede 50KVA SCR statiske AVR har en spændingsreguleringsnøjagtighed på ±1%, langt bedre end ±3% af traditionelle spændingsregulatorer af servotypen. Dens reaktionshastighed kan nå op til 10 ms, fuldfører justeringshandlingen inden for den første cyklus af netspændingsudsving, hvilket sikrer, at følsomt udstyr i bagenden næsten ikke mærker spændingsændringer.

Med hensyn til effektivitet, er produkteffektiviteten ≥99%, og det kan spare betydelige eludgifter for virksomheder på lang sigt.

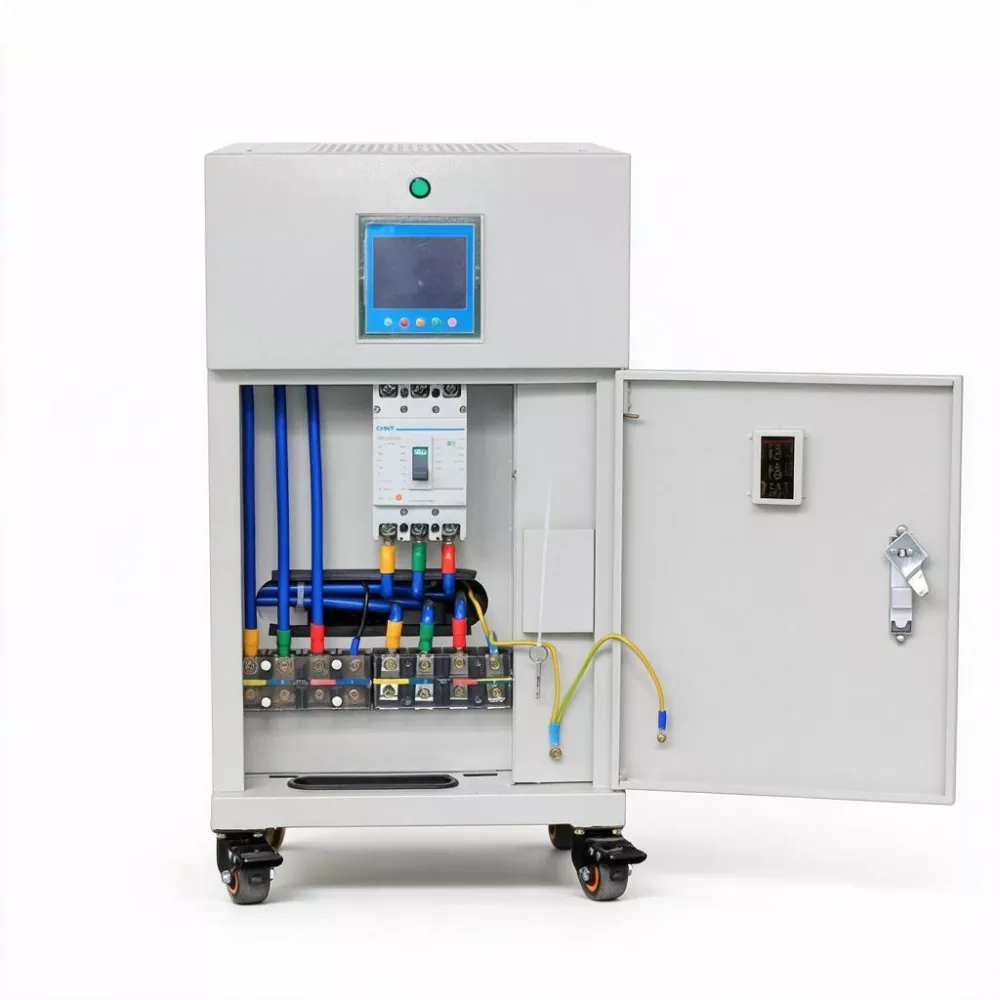

Med hensyn til intelligens er SBWZ-50KVA udstyret med programmerbare indstillingsfunktioner. Brugere kan indstille overspænding, underspænding, overstrømsbeskyttelsestærskler, og spændingsreguleringsnøjagtighedsparametre i henhold til de faktiske behov på stedet. Det digitale LED-display kan vise driftsdata i realtid såsom trefaset fasespænding, fasestrøm og strøm. Produktet understøtter trefaset femtrådsforbindelse (L1， L2， L3， N， PE)， og er kompatibelt med 50/60Hz dobbeltfrekvensnet.

Tilpasningstjenester

KTAC leverer OEM/ODM-tjenester, herunder udseendefarve, emballeringsmetode, input/output-spændingsområde og specielle funktionsmoduler (såsom EMI-filterenheder, lynbeskyttelsesenheder, RS232/RS485-overvågningsgrænseflader) osv. Kontakt os venligst for skræddersyede løsninger.

FAQ

1. Hvad er de væsentlige forskelle mellem SBWZ-serien og den traditionelle SBW servomotorspændingsstabilisator?

SBWZ-serien anvender DSP digital kontrol og SCR kontaktløs switch-teknologi, og hele maskinen har ingen mekaniske bevægelige dele (ingen kulbørster, ingen servomotorer). Mens den traditionelle SBW-serie er afhængig af servomotorer til at drive kulbørsterne til at glide på transformerspolerne for at regulere spændingen, har den problemer med mekanisk slid og langsom reaktionshastighed. Responshastigheden for SBWZ kan nå 10ms til 40ms, hvilket er titusinder gange hurtigere end SBW-seriens (andet niveau); spændingsstabiliseringsnøjagtigheden på ±1% er også meget bedre end SBW-seriens ±3%.

2. Hvad betyder "kontaktløs"? Hvad er fordelene?

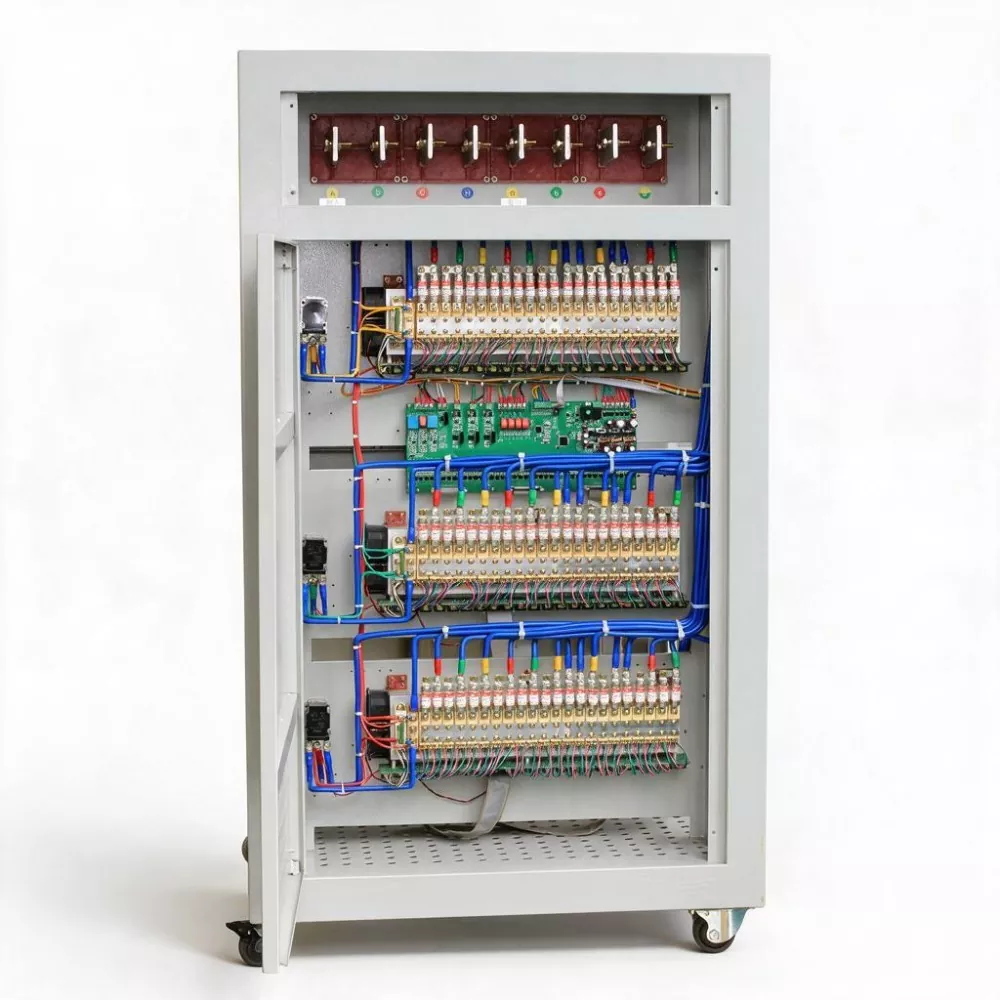

"Kontaktfri" betyder, at der under spændingsreguleringsprocessen for spændingsstabilisatoren ikke er nogen mekaniske kontaktkomponenter (såsom glidekontakten mellem kulbørsten og spolen). Spændingskompensation gennemføres gennem SCR-tyristormodulet på en elektronisk koblingsmåde. Fordelene omfatter: ingen mekanisk slitage, ingen vedligeholdelse, ingen gnister, hurtig reaktionshastighed, lang levetid, høj pålidelighed og egnethed til langvarig kontinuerlig drift.

3. Hvad betyder responshastigheden på 10ms til 40ms i praktiske applikationer?

Det betyder, at når netspændingen svinger, kan SBWZ-50KVA fuldføre detekteringen, beregningen og kompensationsprocessen inden for en netcyklus (20ms). For følsomme enheder i bagenden (såsom PLC, servodrev, præcisionsinstrumenter) er der næsten ingen spændingsændringer, og udstyret kan fungere kontinuerligt uden alarmer eller nedlukninger på grund af spændingstransienter.

4. Hvordan opnås effektiviteten af ​​3-faset 50KVA SCR statisk AVR ≥ 99%?

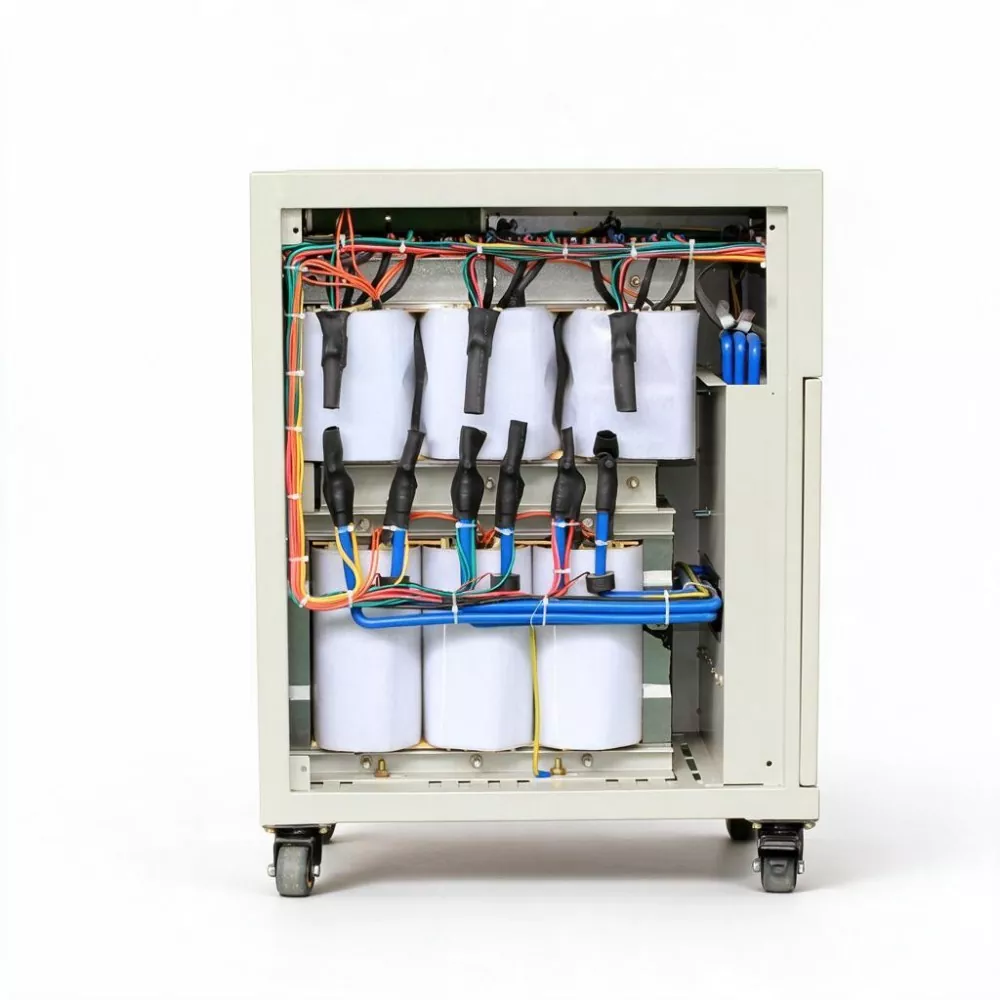

SBWZ-serien anvender et designskema, der kombinerer SCR kontaktløs switch-teknologi og effektive isolationstransformatorer. Ledningsspændingsfaldet af SCR-modulet er ekstremt lavt, og ledningstabet er meget mindre end tabet af traditionel kulbørstekontaktmodstand; samtidig optimerer DSP-styringsalgoritmen kompensationsstrategien, hvilket gør det muligt for transformeren altid at arbejde i det effektive område. Den omfattende effektivitet kan nå op på over 99%, betydeligt mere energieffektiv end traditionelle spændingsstabilisatorer af servotypen (ca. 96%).

5. Hvilke parametre kan den programmerbare indstillingsfunktion indstille?

Brugere kan indstille overspændingsbeskyttelsestærskel, underspændingsbeskyttelsestærskel, overstrømsbeskyttelsestærskel og spændingsstabiliseringsnøjagtighed og andre nøgleparametre gennem enhedspanelet eller kommunikationsgrænsefladen. Dette gør det muligt for SBWZ-50KVA at tilpasse sig fleksibelt til forskellige netmiljøer og belastningskrav og fuldføre parametertilpasning hurtigt på byggepladsen uden fabriksindstilling.

6. Hvilke kommunikationsprotokoller og overvågningsmetoder understøtter udstyret?

Standardkonfigurationen understøtter RS485-kommunikationsinterface, og Modbus-RTU-protokollen kan udvides. Udstyret kan tilsluttes fabrikkens DCS-system, SCADA-system eller energistyringsplatform (EMS) for at opnå fjernovervågning i realtid af spænding, strøm, strøm og alarmstatus, hvilket understøtter ubemandet drift og forudsigelig vedligeholdelse.
