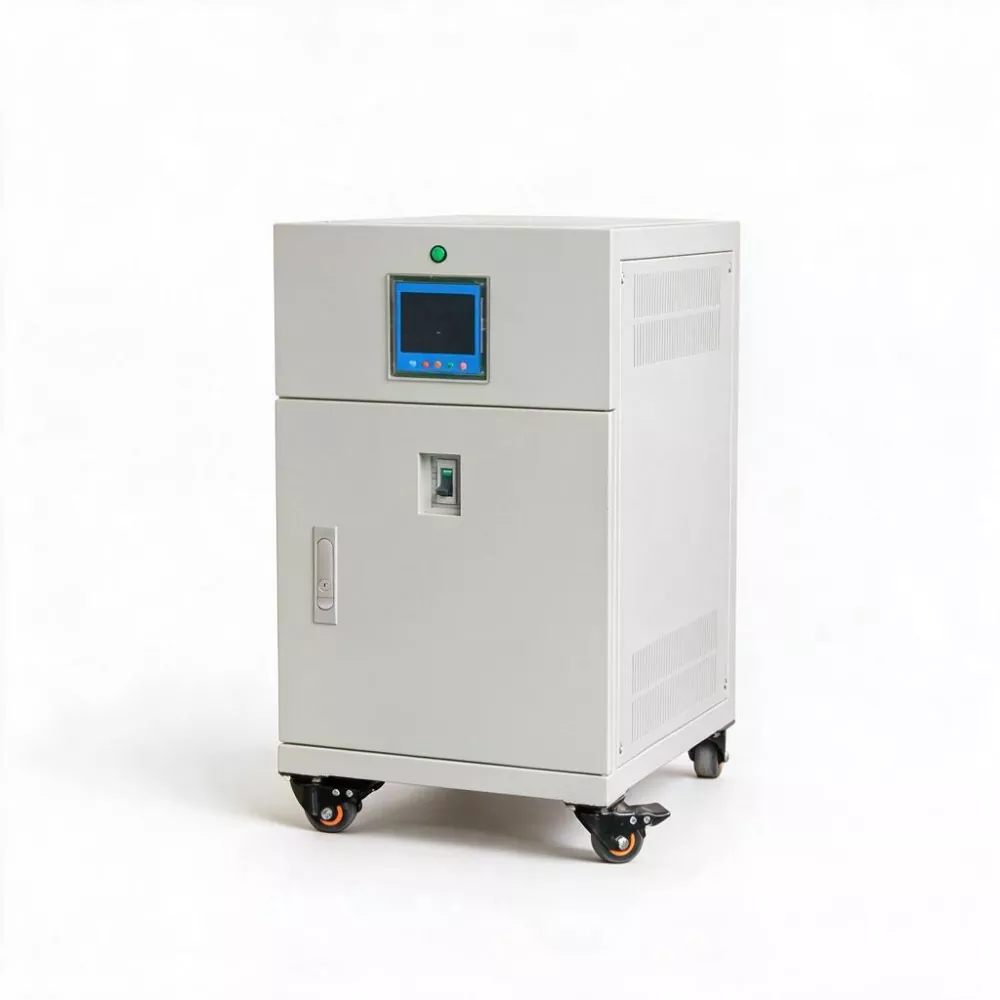

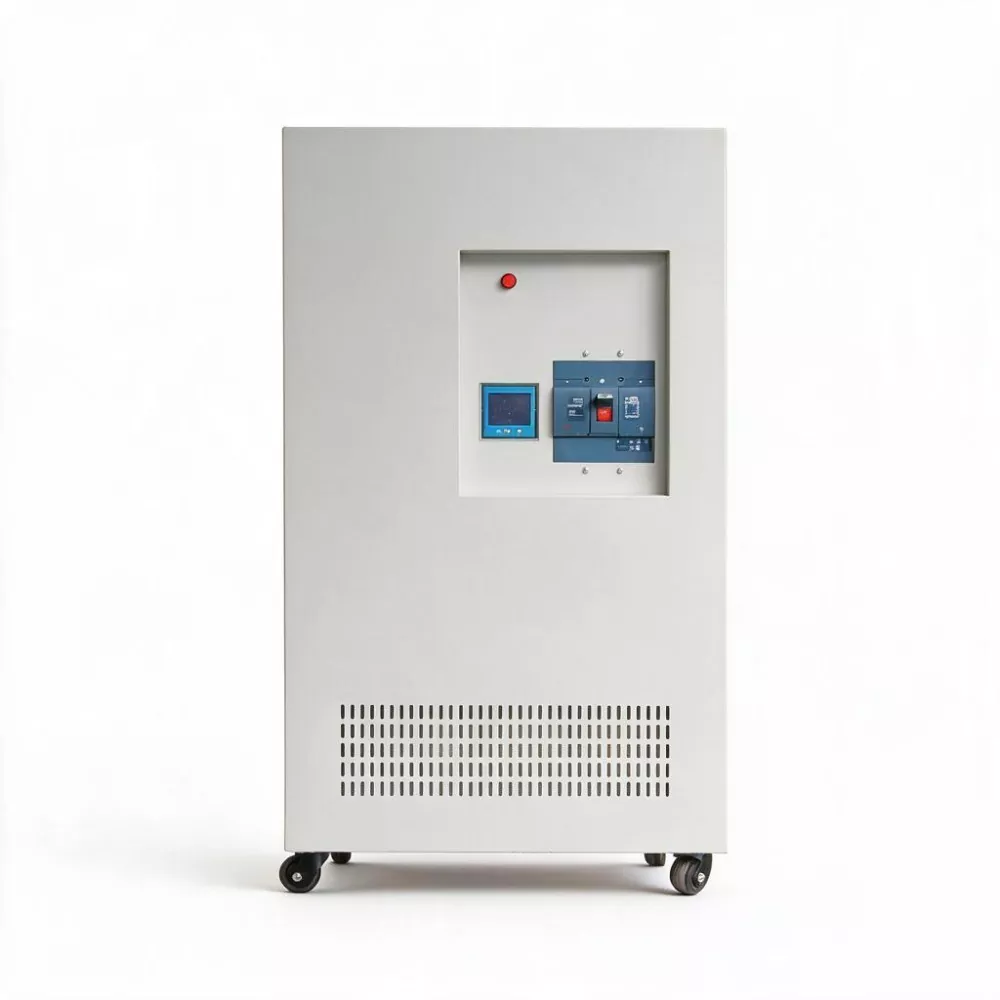

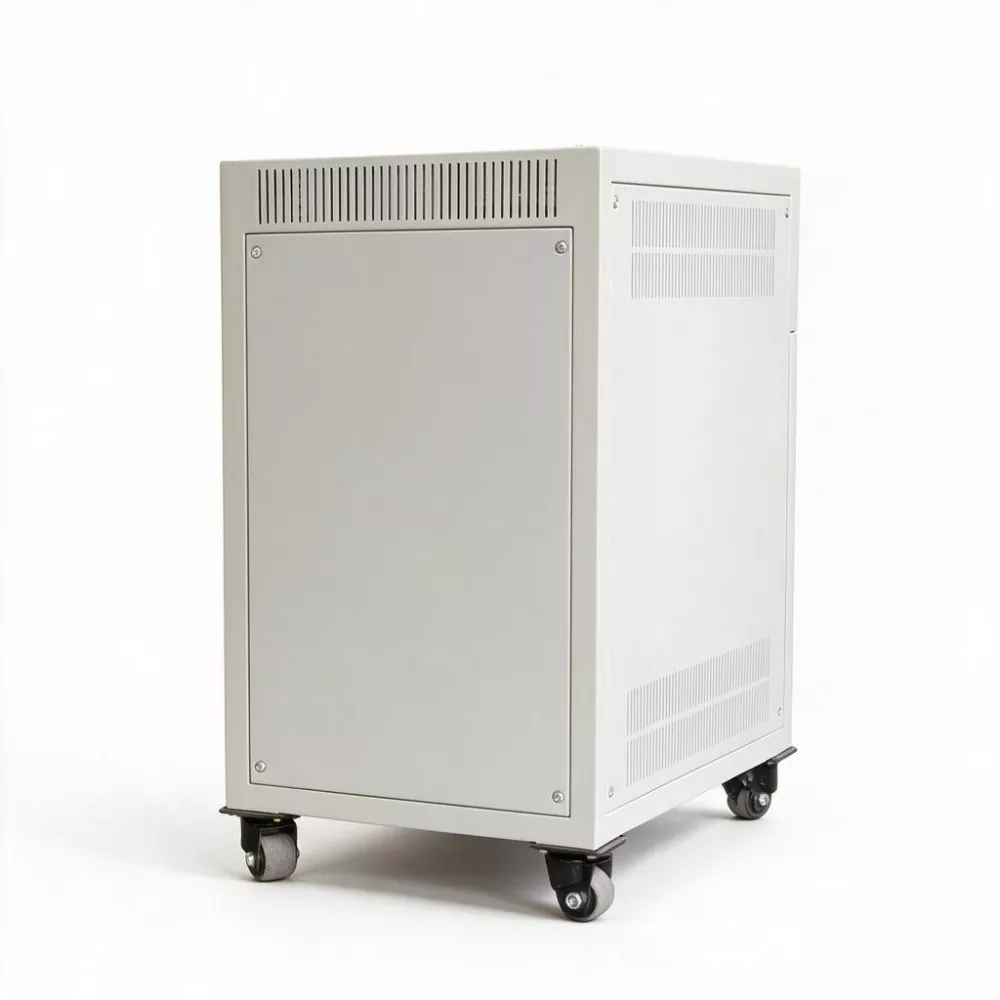

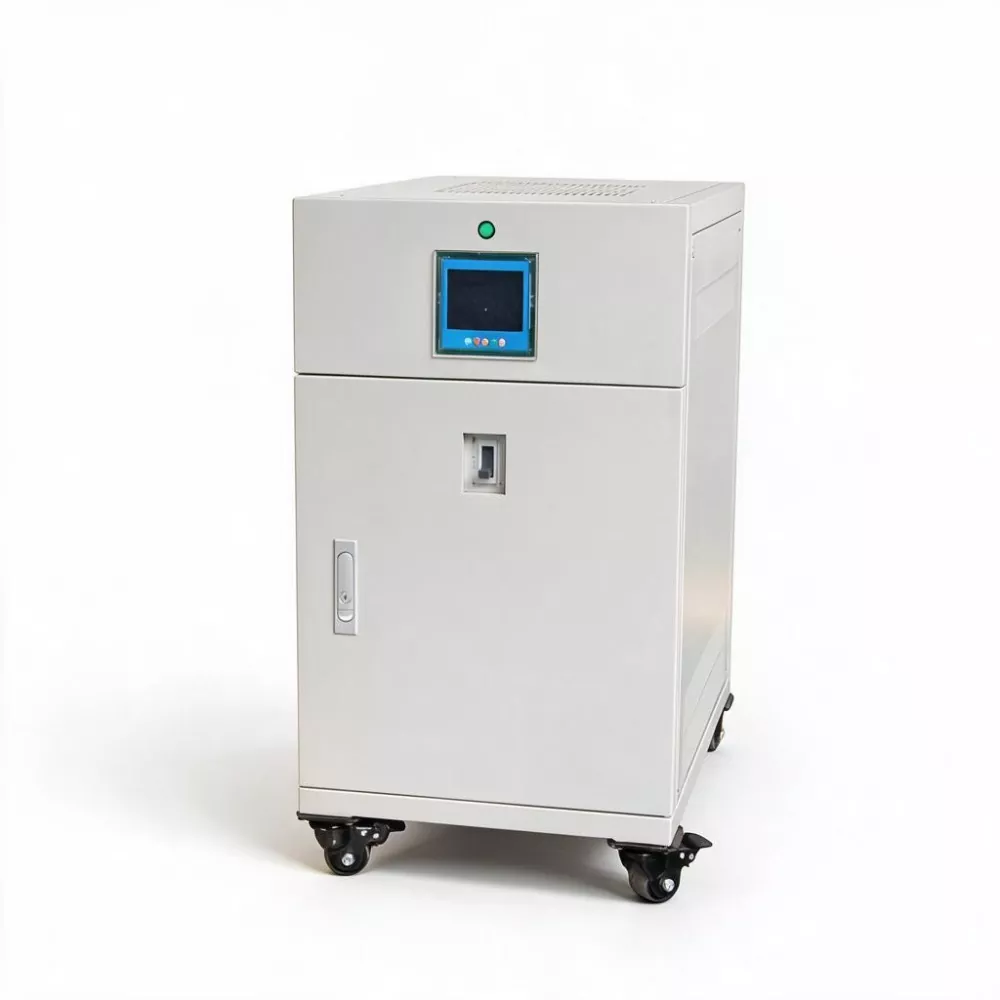

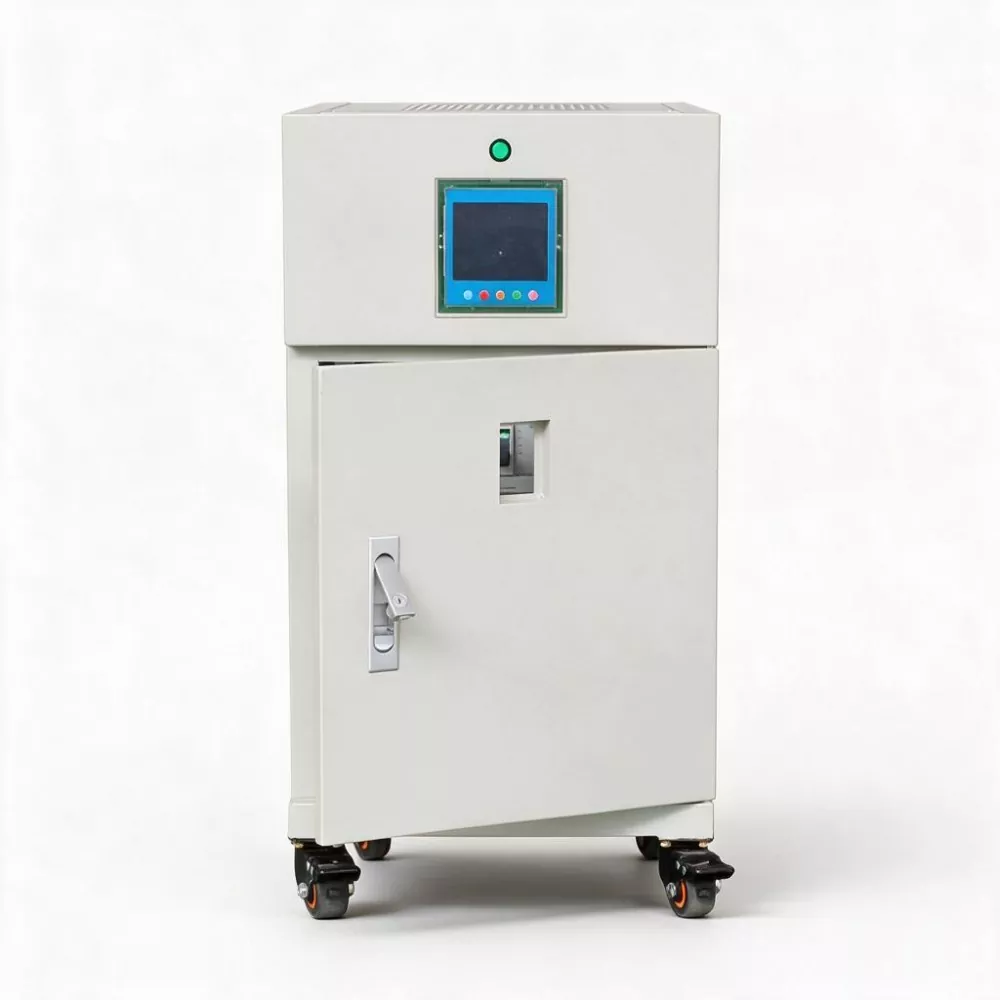

3-faset 150kVA SCR statisk AVR

Et 3.0T magnetisk resonansbilleddannelsessystem kræver ensartetheden af ​​hovedmagnetfeltet for at nå niveauet af en del i en million, gradientspolens koblingsnøjagtighed skal være på mikrosekundniveau, og frekvensstabiliteten af ​​radiofrekvenssystemet skal være bedre end 0,1 ppm. Alle disse ekstremt præcise elektroniske systemer deler kun ét fælles krav - strømforsyning.

Strømforsyningsmiljøet på hospitaler er komplekst. Stort udstyr såsom CT-roterende anoder og DSA-højspændingsgeneratorer starter og stopper ofte, strømforbrug i tilstødende gulvkonstruktioner og daglige udsving i det kommunale elnet har alle indflydelse på strømkvaliteten.

For MRI's superledende magnet kan spændingssvingninger få magneten til at "slukke" (mister superledningsevne), det vil sige, at den superledende tilstand afbrydes, og det flydende helium fordamper hurtigt. En enkelt quench kan resultere i direkte økonomiske tab (geninstallation af flydende helium, magnetisk excitation, systemkalibrering) på 200.000 til 500.000 yuan, og de indirekte tab er endnu sværere at estimere.

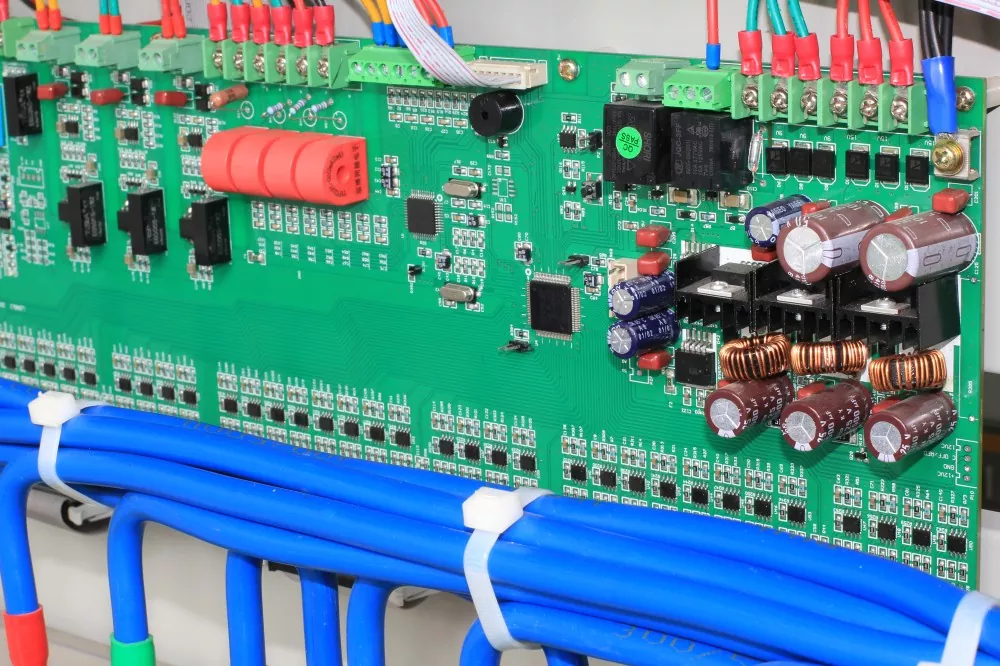

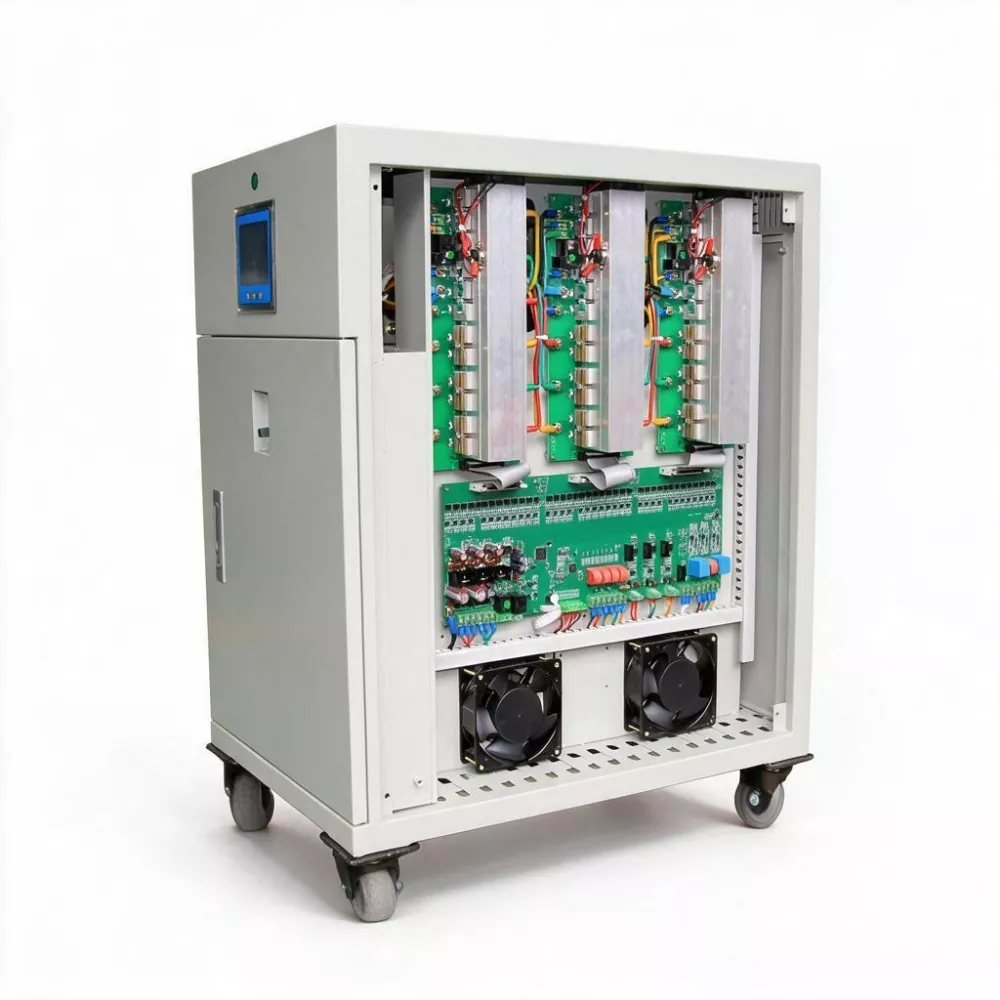

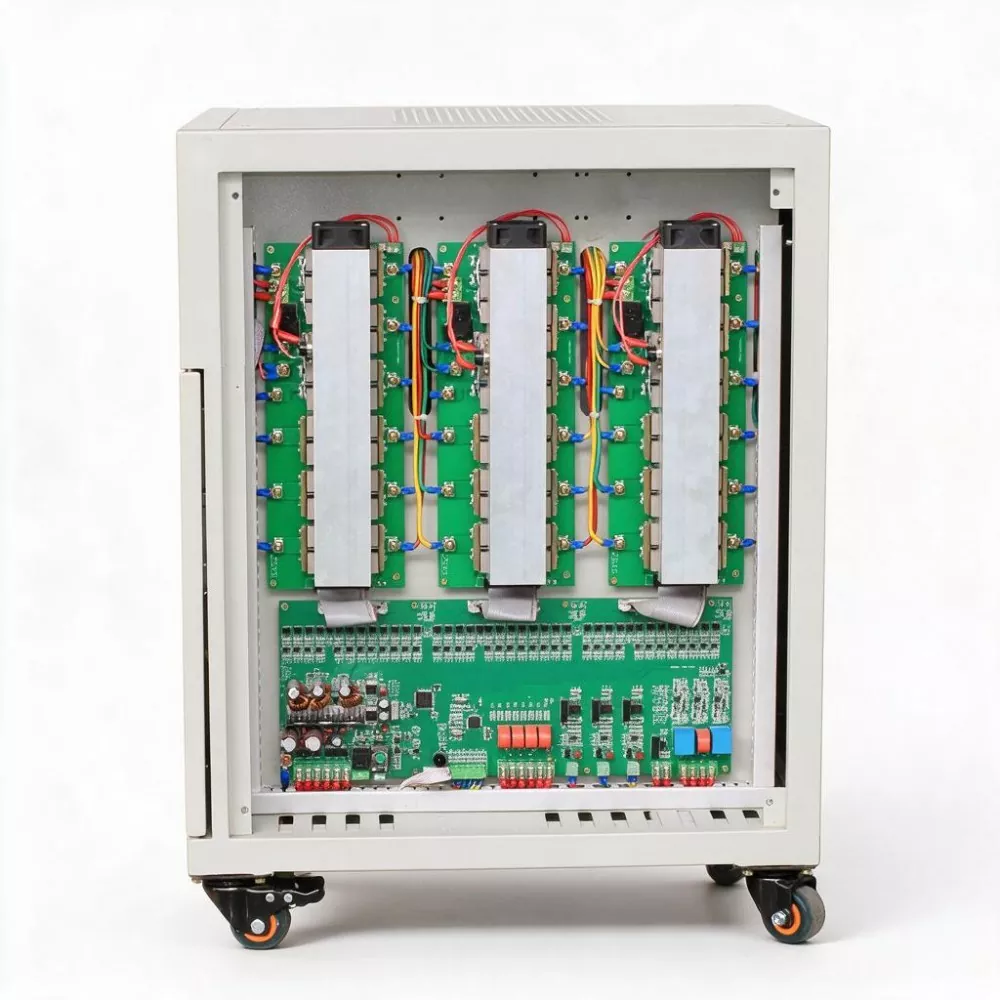

Den 3-fasede 150KVA SCR statiske AVR bruger DSP digital kontrolkerne og SCR kontaktløs hurtig kompensationsteknologi. Den kan gennemføre reguleringen inden for 10ms til 40ms, når netspændingen svinger, med en stabil spændingsreguleringsnøjagtighed på ±1% og en bølgeformsforvrængningsrate på <0,1%.

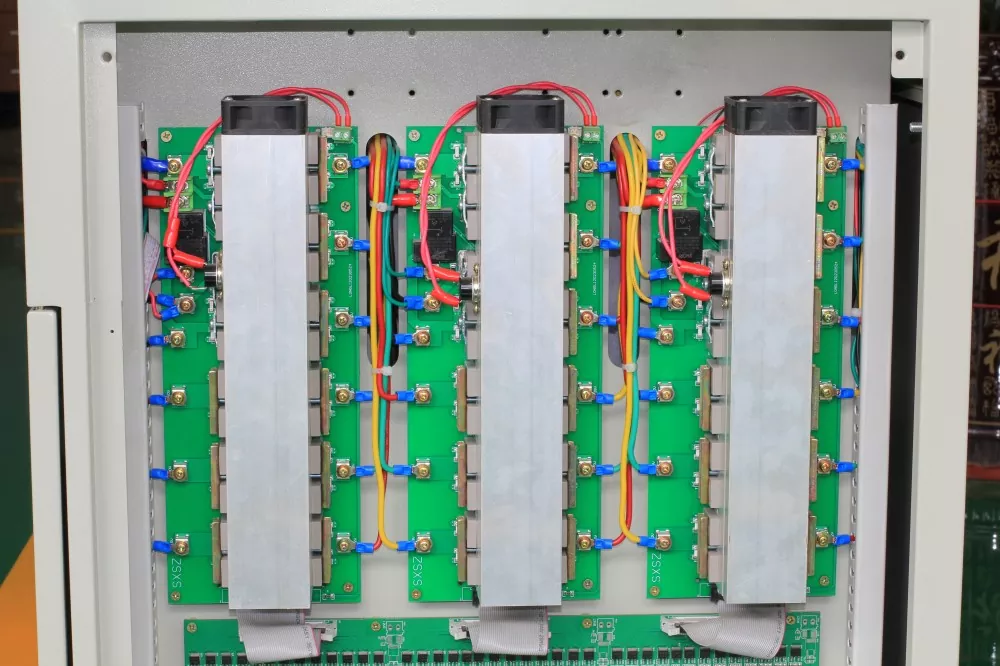

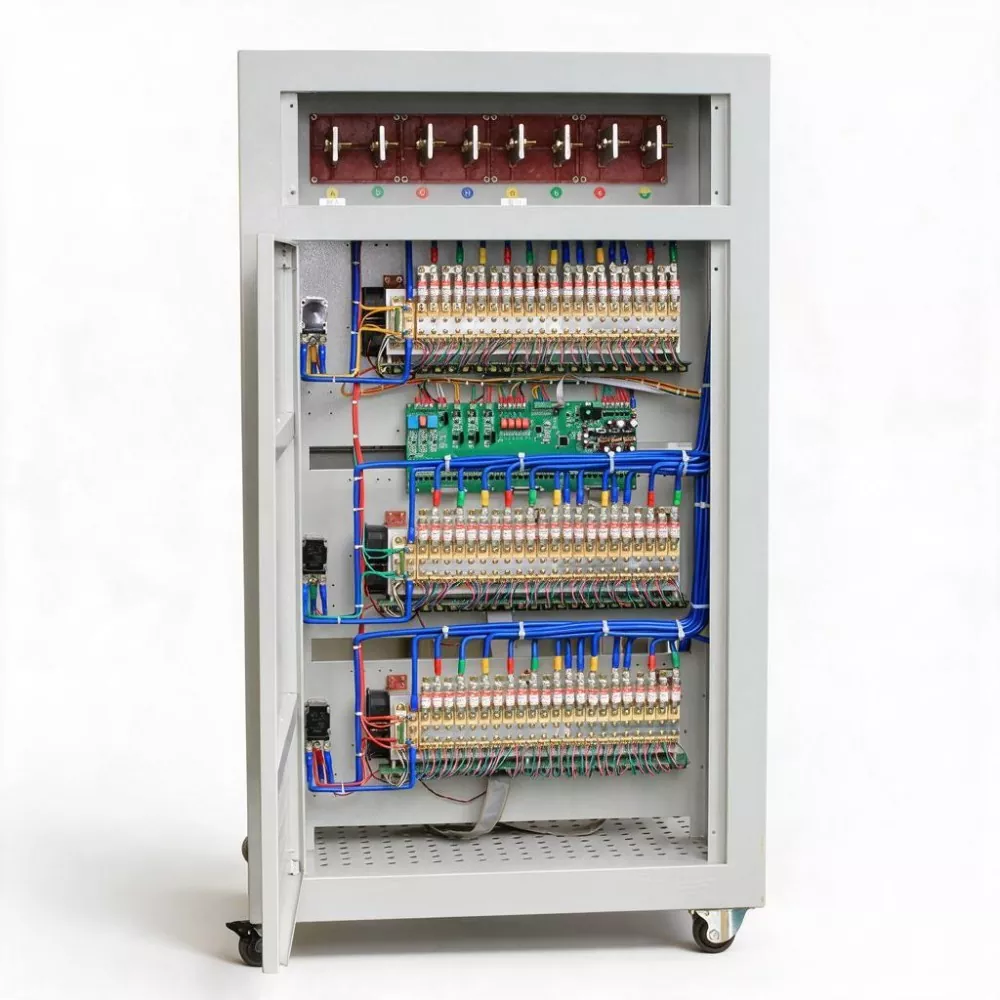

Samtidig vedtager denne 3-fasede SCR statiske AVR et helt berøringsløst design, uden kulbørster, ingen mekaniske bevægelige dele, hvilket fundamentalt eliminerer de potentielle farer ved traditionelle spændingsregulatorer af servotypen, såsom forsinket regulering og dårlig kulbørstekontakt.

Udstyret er udstyret med en standard RS485 kommunikationsgrænseflade, som kan tilsluttes hospitalets bygningsautomationssystem (BAS) eller effektovervågningssystem. Logistikpersonalet kan se udstyrsdriftsstatus, trefasespænding, strøm og belastningshastighed i realtid fra vagtrummet. Den programmerbare beskyttelsesfunktion gør det muligt for hospitalet at indstille overspændings- og underspændingsbeskyttelsestærsklerne i henhold til udstyrskravene og opnå personlig tilpasning.

Produktparameter

Nøglefunktioner

1. Hurtig respons på millisekundniveau

Responstiden er 10 ms til 40 ms, og justeringen er fuldført inden for en halv cyklus af nettets udsving. For billeddannende udstyr såsom MR og CT betyder det, at mindre spændingsudsving under scanning ikke påvirker billedkvaliteten, hvilket undgår gentagne scanninger og unødvendig strålingseksponering for patienter på grund af strømforsyningsproblemer.

2,±1% højpræcision spændingsstabilisering

Fasespændingens nøjagtighed er ± 1 %, langt bedre end de typisk krævede ± 5 % for medicinsk udstyr. Stabil spænding sikrer ensartetheden af ​​det statiske magnetfelt i MRI, glødetrådens varmestrøm i CT-røret og konsistensen af ​​højspændingsgeneratorens output i DSA, hvilket garanterer den diagnostiske værdi af hvert billede.

3. Fuldstændig kontaktløst design

Ingen kulbørster, ingen servomotorer, ingen mekanisk slid. For hospitalsudstyr, der fungerer døgnet rundt, betyder det, at der ikke er behov for at planlægge vedligeholdelsesvinduer, og udstyret vil ikke stoppe med at køre på grund af fejl i selve spændingsstabilisatoren. Pålidelighed er blevet forbedret fra "høj sandsynlighed for pålidelighed" til "næsten absolut pålidelighed".

4. Ultralav udgangsforvrængning

Udgangsbølgeformens forvrængningshastighed er mindre end 0,1 % uden at generere trinvise harmoniske. Dette er afgørende for medicinsk billedbehandlingsudstyr, der er meget følsomt over for elektromagnetiske miljøer (især RF-modtagespolen fra MRI), og undgår billedartefakter forårsaget af harmonisk interferens.

5. Effektivitet≥99 %

Høj effektivitet betyder ikke kun energibesparelser og omkostningsreduktion, men betyder også, at udstyret genererer mindre varme, hvilket reducerer den ekstra belastning på hospitalets aircondition-kølesystem. På elregningen på store hospitaler kan selvtabet af 3-faset 150KVA SCR Static AVR være næsten ubetydeligt.

6. Intelligent overvågning og personlig parameterindstilling

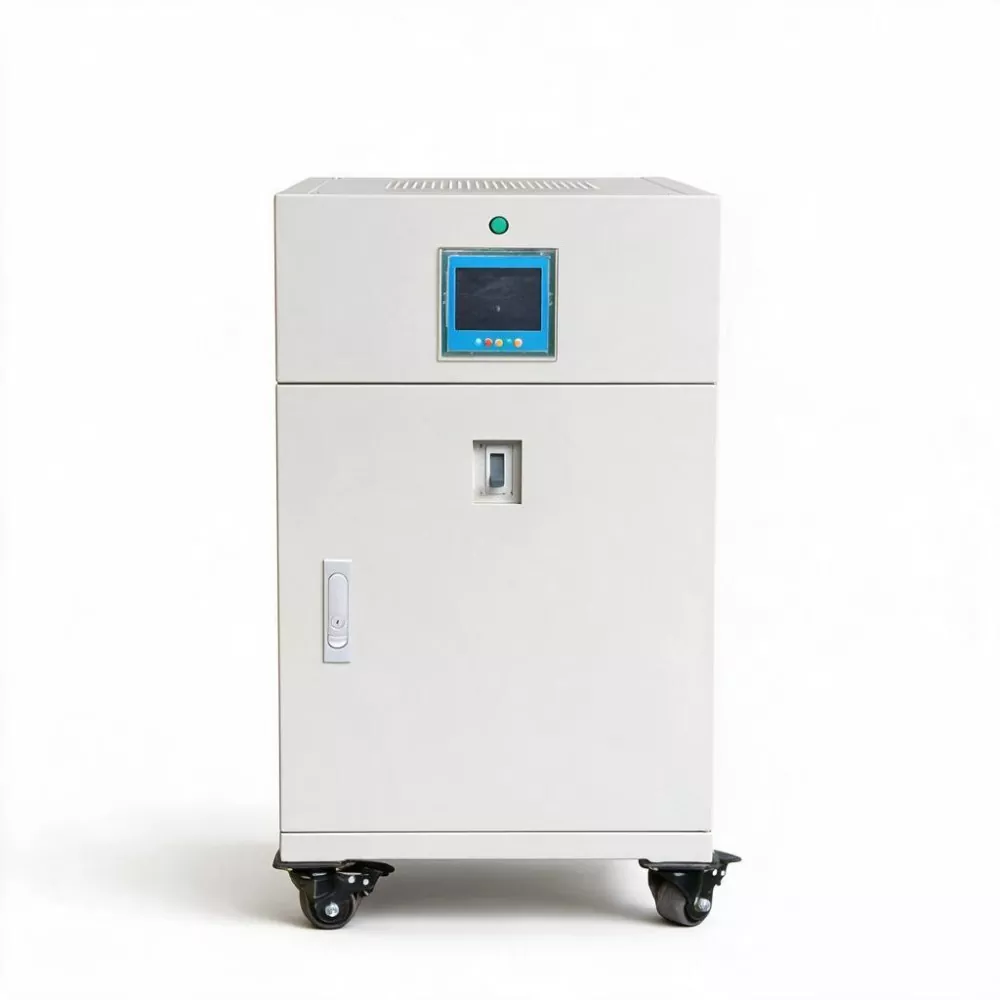

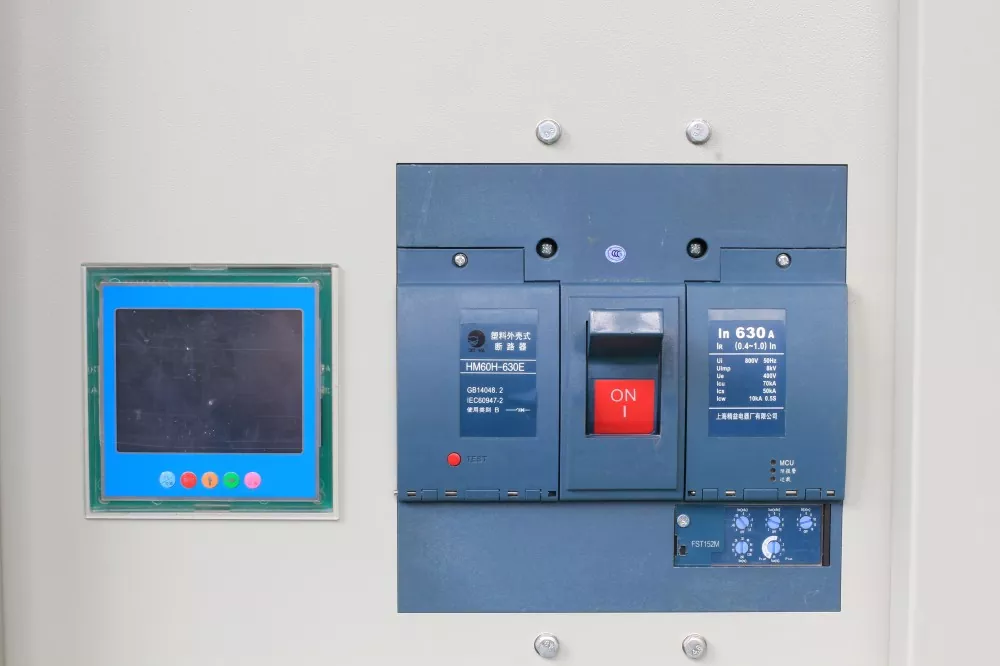

Brugere kan programmere og indstille overspænding, underspænding, overstrømsbeskyttelsestærskler og spændingsstabiliseringsnøjagtighed. En digital LED-skærm viser trefaset spænding, strøm og effekt i realtid. RS485 kommunikationsgrænsefladen understøtter forbindelse til BAS eller strømovervågningssystemer for at opnå centraliseret styring.

Produktapplikationer

1. Medical Imaging Center: Giver høj renhed og stabil strømforsyning til stort billeddannende udstyr såsom MRI (Magnetic Resonance Imaging), CT (Computed Tomography), DSA (Digital Subtraction Angiography) og DR (Digital X-ray Photography), hvilket sikrer billedkvalitet.

2. Stråleterapiafdeling: Leverer stabil strøm til kontrolsystemerne og højfrekvensgenererende enheder i strålebehandlingsudstyr såsom lineære acceleratorer, gammaknive og protonbehandlingssystemer, hvilket sikrer nøjagtigheden af ​​behandlingsdoser.

3. Laboratorie- og patologiafdeling: Giver stabil strømbeskyttelse til præcisionstestudstyr såsom store biokemiske analysatorer, flowcytometre, gensekventeringsapparater og elektronmikroskoper, hvilket sikrer nøjagtigheden af ​​testresultaterne.

4. Operationsstue og ICU: Leverer stabil strøm til livsunderstøttende udstyr såsom aircondition til operationsstuerensning, anæstesimaskiner, monitorer og ventilatorer, hvilket sikrer patientsikkerheden.

5. Hospitals hoveddistributionsrum: Kan tjene som en dedikeret indgående linjestabilisator til billeddannelsesbygningen eller medicinsk teknologibygning, hvilket giver centraliseret spændingsregulering for alt medicinsk udstyr i hele bygningen.

Tilpasningstjenester

KTAC leverer OEM/ODM-tjenester, herunder udseendefarve, emballeringsmetode, input/output-spændingsområde og specielle funktionsmoduler (såsom EMI-filterenheder, lynbeskyttelsesenheder, RS232/RS485-overvågningsgrænseflader) osv. Kontakt os venligst for skræddersyede løsninger.

FAQ

1. Hvad er de specifikke strømkrav til MR-udstyr?

Kernekomponenten i MRI - den superledende magnet - kræver ekstremt stabil excitationsstrøm, gradientspolerne har brug for præcis spænding for at generere et lineært gradientfelt, og radiofrekvenssystemet kræver en strømforsyning med ekstremt lave harmoniske for at stimulere og modtage signaler. Eventuelle spændingsudsving og harmonisk interferens vil direkte påvirke billedkvaliteten (hvilket resulterer i artefakter eller et fald i signal-til-støj-forhold), og i alvorlige tilfælde endda få magneten til at overophedes. SBWZ-150KVA's ±1% nøjagtighed og <0,1% forvrængningshastighed kan fuldt ud opfylde disse krav.

2. Hvis hospitalet allerede har en UPS, er en spændingsstabilisator så stadig nødvendig?

Ja. UPS's kernefunktion er at håndtere strømafbrydelser. Selvom dens output er stabilt, er inputsiden af ​​UPS'en også følsom over for spændingsudsving - hyppige spændingsudsving vil fremskynde ældningen af ​​de interne batterier i UPS'en og forkorte udskiftningscyklussen (fra 3-5 år til 1-2 år). Indsættelse af SBWZ-150KVA i forenden af ​​UPS'en kan forlænge UPS'ens og batteriernes samlede levetid og reducere de langsigtede drifts- og vedligeholdelsesomkostninger på hospitalet.

3. Vil udstyrsfejl påvirke driften af ​​medicinsk udstyr?

nr. SBWZ-150KVA har en indbygget automatisk bypass-funktion. I tilfælde af internt udstyrsfejl eller overbelastning, vil det automatisk skifte til den direkte strømforsyningstilstand fra nettet, hvilket sikrer kontinuerlig strømforsyning til medicinsk udstyr. Samtidig udsendes en hørbar og visuel alarm på panelet for at advare vedligeholdelsespersonalet om at håndtere det hurtigt. Efter at vedligeholdelsen er afsluttet, kan udstyret skiftes tilbage til stabil spændingstilstand uden at standse driften.

4. Er dette udstyr velegnet til eldistributionsrenovering af gamle hospitaler?

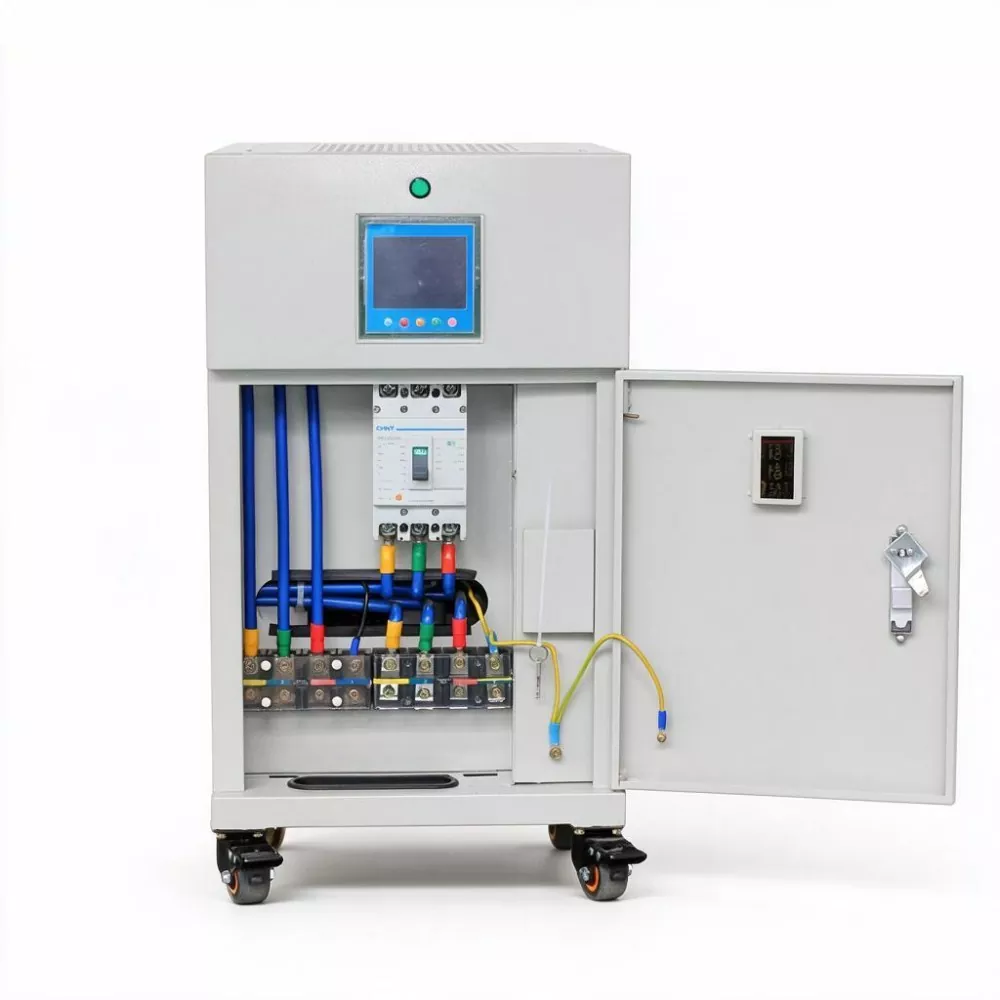

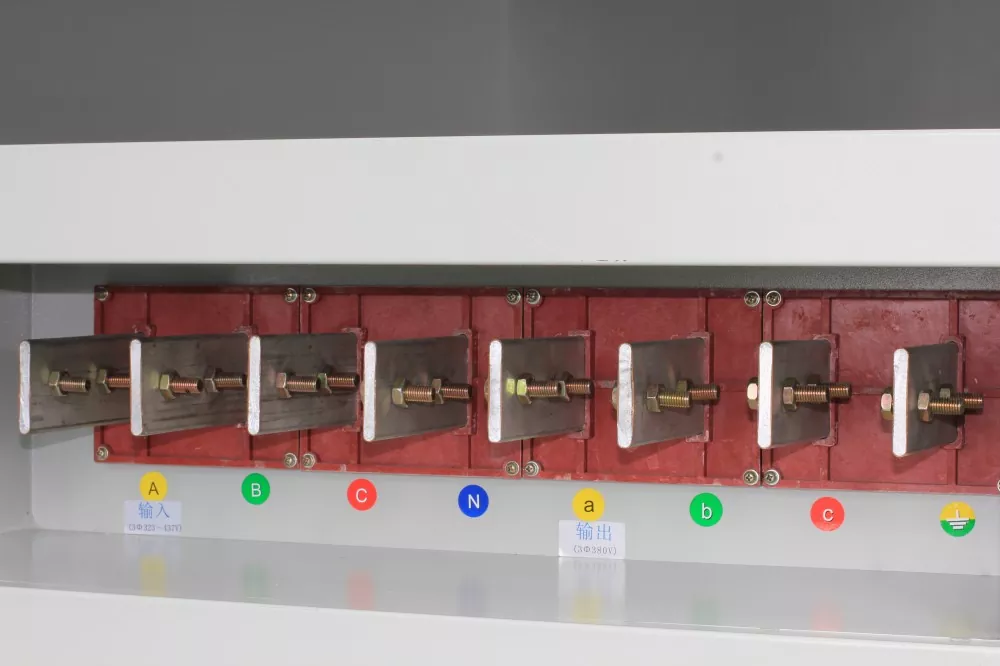

Ja. Den 3-fasede 150KVA SCR statiske AVR anvender standard trefaset femtrådsforbindelse. Metoderne for indgående og udgående linje kan tilpasses i henhold til kravene på stedet (top-in-top-out/ bottom-in-bottom-out/ side-in-side-out). Til hospitaler med begrænset strømdistributionsplads kan vores ingeniører levere undersøgelser og størrelsestilpasningstjenester på stedet for at sikre, at udstyret installeres problemfrit.

5. Hvad er støjniveauet for dette udstyr? Vil det påvirke hospitalsmiljøet?

SBWZ-150KVA bruger intelligente temperaturkontrollerede ventilatorer. Når belastningen er let, eller den omgivende temperatur er lav, kører ventilatorerne ved lav hastighed eller stopper. The noise is extremely low (less than 55dB). Selv under fuld belastningsforhold er støjniveauet meget lavere end baggrundsstøjen i hospitalets udstyrsrum, og det vil ikke forårsage interferens i hospitalsmiljøet.
