3-faset 1000kVA SCR Statisk AVR

Den 3-fasede 1000KVA SCR Static AVR er designet til megainfrastruktur og tunge industrielle miljøer og leverer 1000KVA/1520A kontaktløs spændingsstabilisering. Dens 150 % overbelastningskapacitet (30s), redundant køling og IEC 61850-kommunikation sikrer pålidelig integration i porte, miner, datacentre og facility power dispatch-centre.

Hvilke udfordringer står strømforsyningsgarantien over for storskala infrastruktur?

1. Ekstremt belastningsstød.

De store kraner af havnens landkraner kan have en enkelt effektkapacitet på over 500KW. Når flere enheder starter samtidigt, kan det transiente strømstød nå flere megawatt-niveauer. De store knusere af miner har en opstartstid på op til flere ti sekunder, hvorunder spændingen forbliver vedvarende lav. Disse arbejdsforhold stiller ekstremt strenge krav til det spændingsstabiliserende udstyrs dynamiske og termiske stabilitet og stødmodstand.

2. Barske miljøforhold.

Havneudstyr er konstant udsat for salttågeerosion, mens mineudstyr udsættes for miljøer med højt støvindhold. Distributionsfaciliteterne i åbne miner skal modstå ekstreme temperaturforskelle fra -30 ℃ til 50 ℃. Spændingsstabilisatoren skal ikke kun stabilisere spændingen, men skal også fungere pålideligt under disse barske forhold.

3. Kontinuerlig produktion uden krav om nedetid.

Når først en stor bulklastterminal er afbrudt i drift, kan tilbageholdelsesomkostningerne for et 200.000 tons fragtskib nå op på flere hundrede tusinde dollars om dagen. Hvis minehejsningen stopper, står de underjordiske operationer over for truslen om produktionsstop. I denne sammenhæng er pålideligheden af ​​strømforsyningsudstyret driftsgarantien.

Design  Fordele

· Redundant design med stor kapacitet: Nominel kapacitet 1000KVA, øjeblikkelig overbelastningskapacitet op til 120% i 1 time, 150% i 30 sekunder, i stand til roligt at håndtere det samtidige startstød af store motorgrupper.

· Redundant kølesystem: Udstyret med to intelligente temperaturkontrollerede blæsere, en i brug og en som backup. Når hovedblæseren svigter, aktiveres backupblæseren automatisk for at sikre, at udstyret fungerer kontinuerligt i højtemperaturmiljøer.

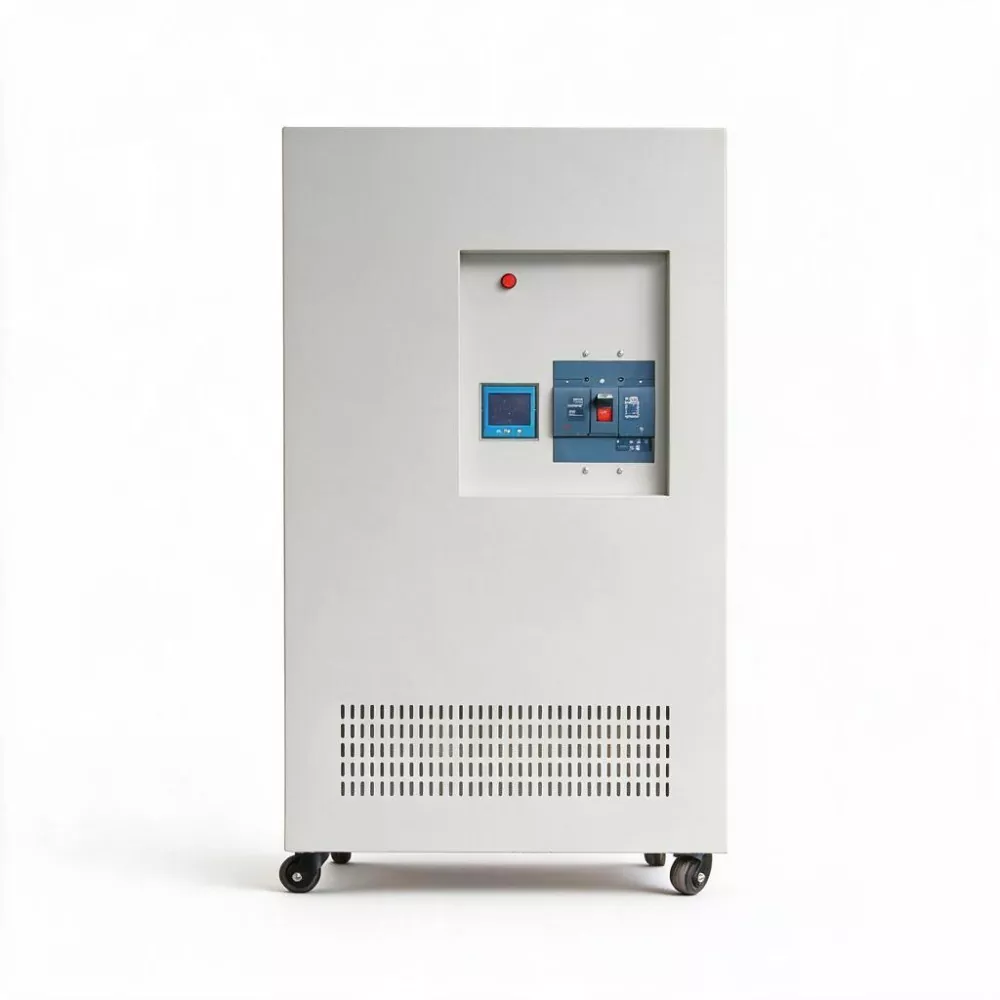

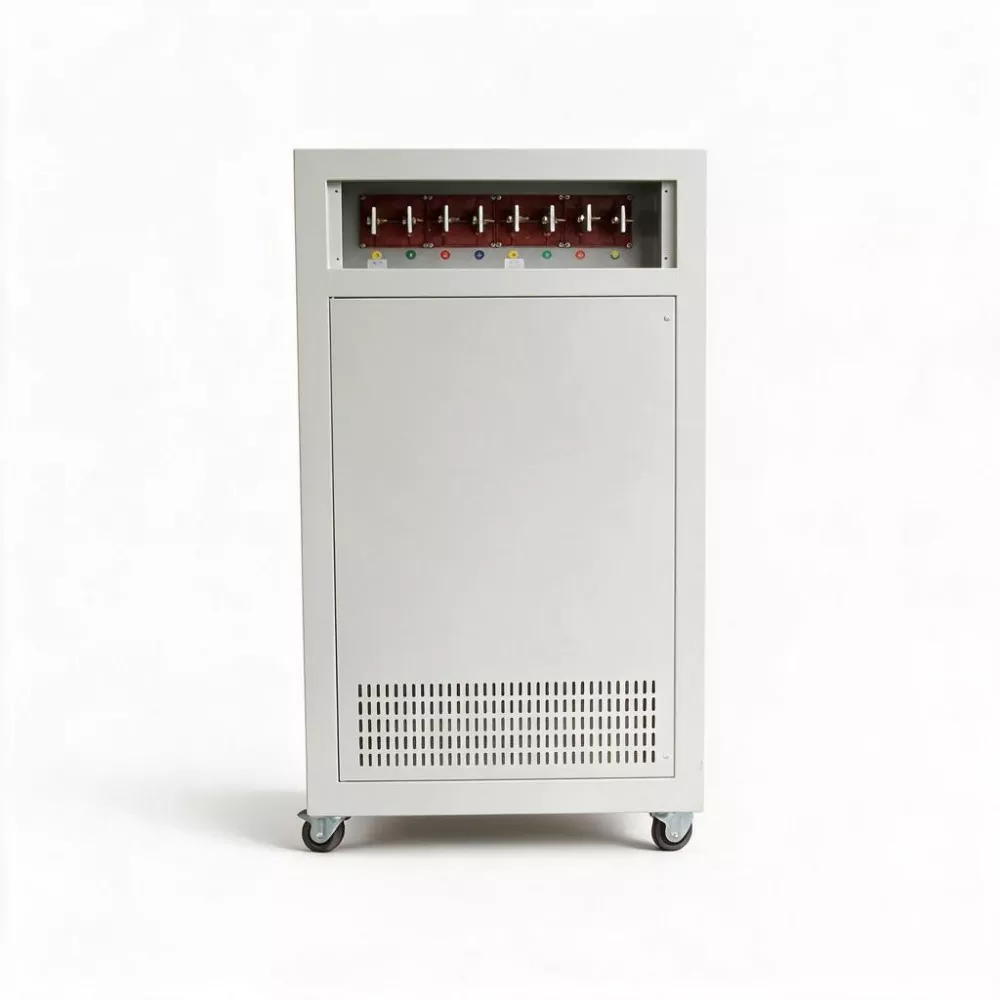

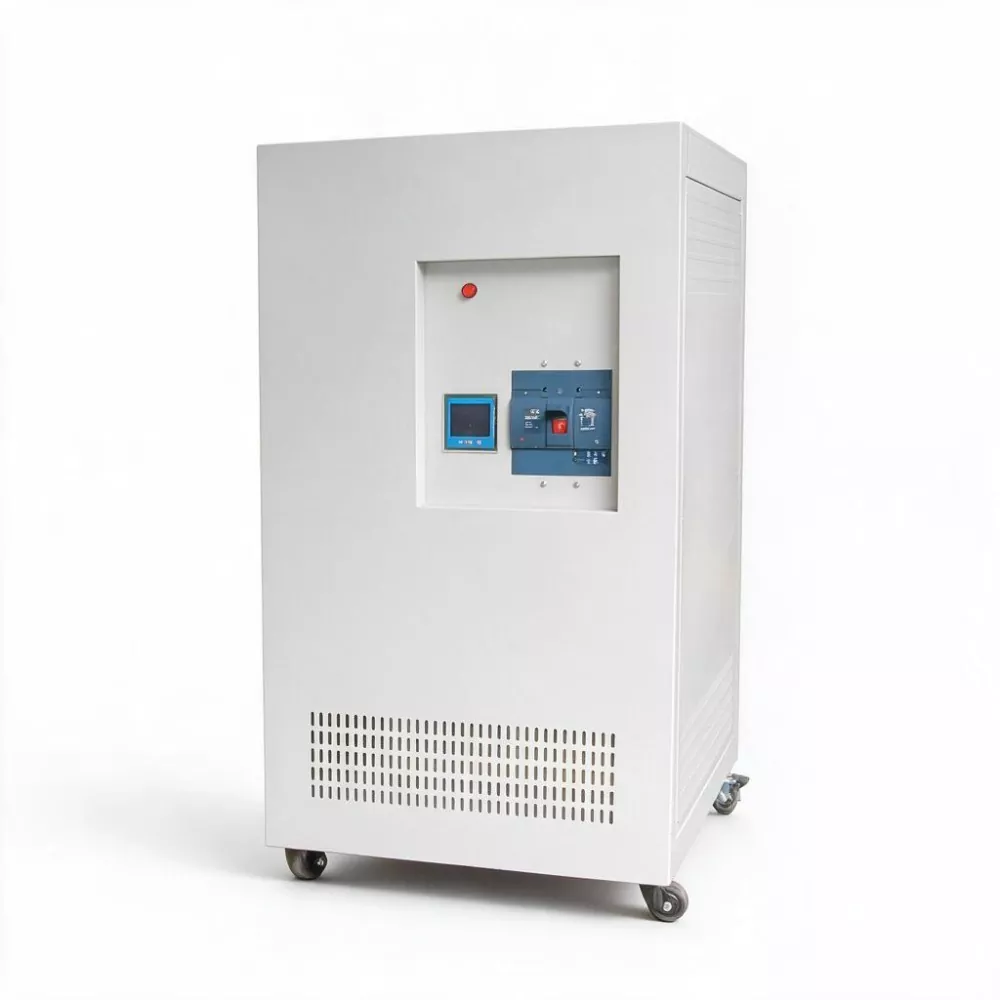

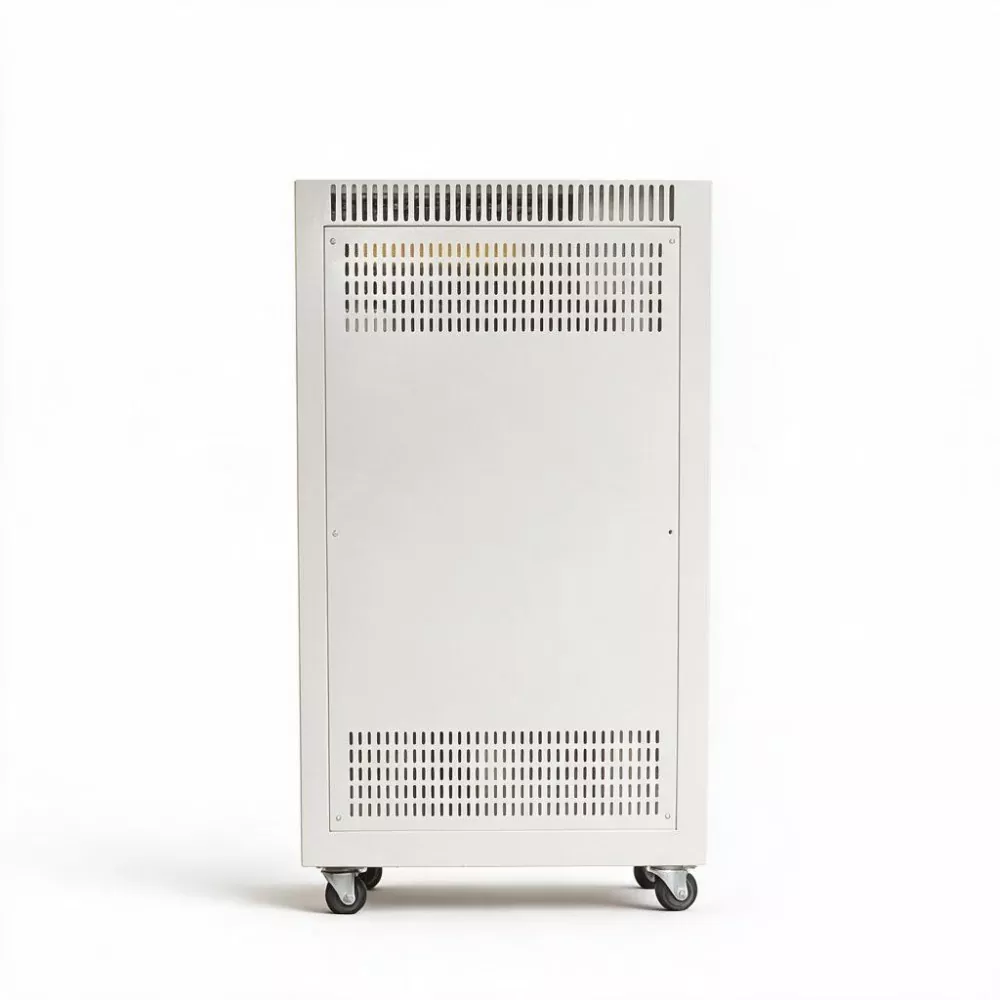

· Kraftig strukturelt design: Kabinetstørrelse 1030×1000×1970 mm, nettovægt 1850 kg, ved hjælp af fortykket metalplade og kraftigt chassis, med fremragende seismisk ydeevne.

· Naturlig fordel ved isolationstransformatorer: Opnåelse af elektrisk isolation mellem input og output gennem elektromagnetisk kobling, der har naturlig modstand mod lynoverslag og nettoppe, specielt velegnet til fjerntliggende store minedriftsområder, havne osv., hvor elnettets infrastruktur er svag.

Smart management fordele

Den 3-fasede 1000KVA SCR Static AVR, som flagskibsproduktet, er udstyret med mere komplette overvågnings- og kommunikationsmuligheder. Ud over standard RS485-grænsefladen kan den udvides med Ethernet-kommunikation, optisk fiberkommunikation osv., der understøtter IEC 61850 og andre standardprotokoller for strømindustrien, og den kan problemfrit forbindes med Power Dispatching Center (DCC) på store faciliteter. Det digitale LED-display kan samtidigt vise trefaset spænding, strøm, effekt, belastningshastighed, intern temperatur osv., alle dimensioner af driftsparametre.

Produktparameter

Nøglefunktioner

1. Megavolt-Ampere niveau ultra-stor kapacitet

Nominel kapacitet 1000KVA, udgangsstrøm 1520A, i stand til at dække hele strømforsyningsbussen på en portportalkran, hele løfte- og knusesystemet i en mellemstor mine eller hele IT-belastningsgruppen i et stort datacenter.

2. Ekstrem overbelastningskapacitet

Kan modstå 120 % nominel belastning i 1 time og 150 % nominel belastning i 30 sekunder. Til ekstreme arbejdsforhold, såsom flere portalkraner i havnen, der starter samtidigt, eller samtidig drift af en mineknusningsmaskinegruppe, behøver SBWZ-1000KVA ikke at omgå og kan konstant levere stabil udgangsspænding.

3. Redundant køledesign

Bruger dobbelt ventilator redundant design, med automatisk skift mellem primær og backup. Temperaturstyringsstrategien for udløbet er optimeret for at sikre, at den interne temperaturstigning, når den kører ved fuld belastning i et miljø med en temperatur på 40 ℃, er strengt kontrolleret inden for 60 ℃.

4. Høj effektivitet

Under typiske arbejdsforhold på 1000KVA kapacitet og en gennemsnitlig årlig belastningshastighed på 65%, sammenlignet med traditionelle spændingsstabilisatorer af servotypen (effektivitet 96%), kan SBWZ-1000KVA spare ca. (1000×0,65×4%×8760) ≈ 227.760 kWh el pr. Beregnet til en industriel elpris på 0,7 yuan pr. kWh er de årlige elbesparelser cirka 160.000 yuan - inden for mindre end to år kan elbesparelserne genvinde den trinvise investering i udstyret.

5. Fuldstændig miljøbeskyttelse

Skabsbeskyttelsesniveauet kan tilpasses til IP40 eller IP54, velegnet til barske installationsmiljøer såsom havne, miner og udendørsprojekter. Den kraftige metalpladestruktur og seismiske basedesign opfylder installationskravene til områder med stor påvirkning.

6. Omfattende Power Dispatch Center (DCC) integrationskapacitet

Standard udstyret med RS485 kommunikationsinterface, der kan udvides til Ethernet, optisk fiberkommunikation og IEC 61850 protokol. Realtidsupload af alle dimensioner af driftsdata (trefaset spænding/strøm/strøm/elektrisk energikvalitet/temperatur/alarmstatus), der opfylder kravene til fjernovervågning og centraliseret styring af store infrastrukturcentraler.

Produktapplikationer

1. Havne og terminaler: Giv centraliseret spændingsstabiliseringsbeskyttelse til storskala lastnings- og losningsudstyr såsom portalkraner, portalkraner, gummidækbelagte portalkraner og båndtransportører, hvilket sikrer effektiviteten af ​​havnedriften og reducerer udstyrsfejl på grund af spændingsproblemer.

2. Minedrift og metallurgi: Anvendes til strømforsyningssystemer til udstyr med stor effekt, såsom minehejser, store knusere, kuglemøller, vibrerende sigte og båndtransportører, hvilket sikrer kontinuiteten i minedrifts- og udnyttelsesprocesser.

3. Store datacentre og cloud computing-hubs: Giver ultra-rene og yderst pålidelige spændingsstabiliserede strømforsyninger til IT-belastningsgrupper, præcise klimaanlæg og UPS-frontender af ultra-storskala datacentre.

4. Lufthavnsinfrastruktur: Anvendes til strømforsyning af lufthavnsnavigationsbelysningssystemer, automatiske bagagesorteringssystemer, strømsystemer til boardingbroer og elektromekanisk kerneudstyr i terminalbygninger.

5. Store industriparker og økonomiske og teknologiske udviklingszoner: Som det centrale strømkvalitetsstyringsudstyr for hele parkens vigtigste indgående linjer, giver det spændingsstabilitet, harmonisk isolation og strømkvalitetsdataunderstøttelse for hele parken.

6. Forskningsfaciliteter på nationalt niveau: Sørg for stabile strømforsyninger til store videnskabelige faciliteter med ekstremt høje strømkvalitetskrav, såsom store acceleratorer, superledende laboratorier og atomfusionsforskningsenheder.

Tilpasningstjenester

KTAC leverer OEM/ODM-tjenester, herunder udseendefarve, emballeringsmetode, input/output-spændingsområde og specielle funktionsmoduler (såsom EMI-filterenheder, lynbeskyttelsesenheder, RS232/RS485-overvågningsgrænseflader) osv. Kontakt os venligst for skræddersyede løsninger.

FAQ

1. Hvad er overbelastningskapaciteten af ​​1000KVA stabilisatoren? Kan den modstå samtidig opstart af flere store motorer?

Overbelastningskapaciteten af ​​SBWZ-1000KVA er som følger: den kan opretholde 120 % af den nominelle belastning i 1 time og 150 % af den nominelle belastning i 30 sekunder. For samtidig opstart af en stor gruppe motorer, så længe stødstrømmens varighed er inden for 30 sekunder, kan stabilisatoren forblive online og fungere uden at skifte til bypass-tilstand. Til særligt ekstreme opstartsforhold (såsom en samlet opstartseffekt, der overstiger 1500KVA), kan vi konfigurere en blød startløsning under systemdesignfasen.

2. Hvordan samarbejder denne 3-fasede 1000KVA SCR statiske AVR med en 10KV/0,4KV transformer?

SBWZ-1000KVA er installeret på lavspændingssidebussen på 10KV/0,4KV transformatoren (typisk 1250KVA til 2000KVA). Det svarer til at indsætte et "stabilisator isolationslag" mellem transformeren og den store belastning. Det anbefales at konfigurere en ramme-type afbryder (ACB) i den forreste ende af stabilisatoren som en beskyttelses- og isoleringsafbryder og konfigurere fordelingsskabe i henhold til specifikke belastningszoner i bagenden.

3. Hvordan transporteres og installeres vægten på 1850 kg?

Udstyrsbasen har gaffeltruckhuller og løfteringe, som kan placeres ved hjælp af gaffeltrucks, hydrauliske håndteringskøretøjer eller kraner. Under transport er udstyret fastgjort med træstøtter, og de interne nøglekomponenter er fyldt med stødabsorberende materialer. Fundamentets installationssted skal bruge C30-betonstøbning med en tykkelse på ≥150 mm og forudindstillede M12-ankerbolte. Specifikke installationsdimensioner og belastningskrav kan findes i "Installationsmanualen".

4. Hvordan opnås den pålidelige kobling af de dobbelte redundante blæsere?

Hver af de to ventilatorer har et uafhængigt strømforsyningskredsløb og styrekredsløb. Når hovedblæseren kører, er standbyblæseren i standbytilstand. Når hovedblæseren svigter, eller dens hastighed er lavere end den indstillede tærskel, skifter styresystemet automatisk til standbyblæseren inden for 1 sekund, og sender samtidig et alarmsignal gennem kommunikationsgrænsefladen. Dette design sikrer, at selvom en enkelt ventilator svigter, kan udstyret stadig fungere ved fuld belastning normalt.

5. Hvorfor anbefales SBWZ-serien til store projekter i stedet for traditionelle stabilisatorer af servotypen?

De to kerneårsager er: Den ene er hastigheden - responstiden for stabilisatorer af servotypen er normalt i det andet område, og de er næsten ude af stand til at reagere på gitterudsving (der varer fra ti til hundrede af millisekunder); responstiden for SBWZ er 10ms til 40ms, hvilket effektivt kan fange og kompensere for udsving. Den anden er pålidelighed - kulbørsterne i servo-type stabilisatorer er slid-udsatte dele, og de slides hurtigere i højeffektapplikationer, hvilket kræver regelmæssig nedlukning for udskiftning; SBWZ er et fuldstændigt kontaktløst design, der ikke kræver nedlukning for vedligeholdelse, og har betydeligt højere pålidelighed. For stor infrastruktur bestemmer disse to forskelle direkte tilgængelighedsniveauet for strømforsyningssystemet.

6. Kan den 3-fasede 1000KVA SCR Static AVR bruges i nettilsluttede elproduktionssystemer (såsom fotovoltaiske kraftværker eller vindkraftfelter)?

OK. SBWZ-1000KVA understøtter dobbelte frekvenser på 50/60Hz og kan bruges i stationsstrømsystemet på nye energikraftværker. Det giver stabil strøm til switch-strømforsyningen, kontrolsystemet, brandsikrings- og ventilationsudstyret på step-up-stationen. Når stationens effekt er fuldstændig afhængig af netforsyningen om natten eller perioder med svagt lys i solcelleværker, kan spændingsstabilisatoren sikre, at udstyret i stationen ikke påvirkes af nettets spændingsudsving.
