KTACleverer strømkvalitetsløsninger til krævende industrielle miljøer, og dets3-faset 500kVA SCR statisk AVRer designet til applikationer, hvor stabil trefaset spænding er afgørende for pålidelig drift af udstyret. Ved at kombinere højkapacitets-effekthåndtering med solid-state SCR-regulering kan denne type statisk AVR hjælpe industrielle brugere med at håndtere spændingsudsving uden at være afhængige af mekaniske koblingskomponenter.
En 3-faset 500kVA SCR Static AVR er en højkapacitets automatisk spændingsreguleringsløsning beregnet til industrielle elektriske systemer, der kræver kontrolleret og stabil spænding. 500kVA-klassificeringen gør den velegnet til betydelige elektriske belastninger, mens SCR-baseret statisk regulering muliggør hurtig elektronisk justering. Sammenlignet med konventionelle mekanisk styrede spændingsstabilisatorer kan en statisk AVR give hurtigere respons og reducere slitage forbundet med bevægelige koblingsdele. For fabrikker, produktionslinjer, automationssystemer, datafølsomt udstyr og andre strømkritiske applikationer kræver valg af den korrekte AVR hensyntagen til spændingsområde, belastningskarakteristika, fasekonfiguration, installationsforhold, beskyttelsesfunktioner og vedligeholdelseskrav.
Indholdsfortegnelse
- Hvad er en 3-faset 500kVA SCR statisk AVR?
- Hvorfor betyder SCR-teknologi noget i statiske AVR-systemer?
- Hvad er de vigtigste funktioner at evaluere?
- Vigtigste tekniske overvejelser på et øjeblik
- Hvor kan en 500kVA statisk AVR bruges?
- Hvordan skal du vælge den rigtige industrielle AVR?
- Hvilke driftsmæssige fordele kan virksomheder forvente?
- Ofte stillede spørgsmål
- Konklusion

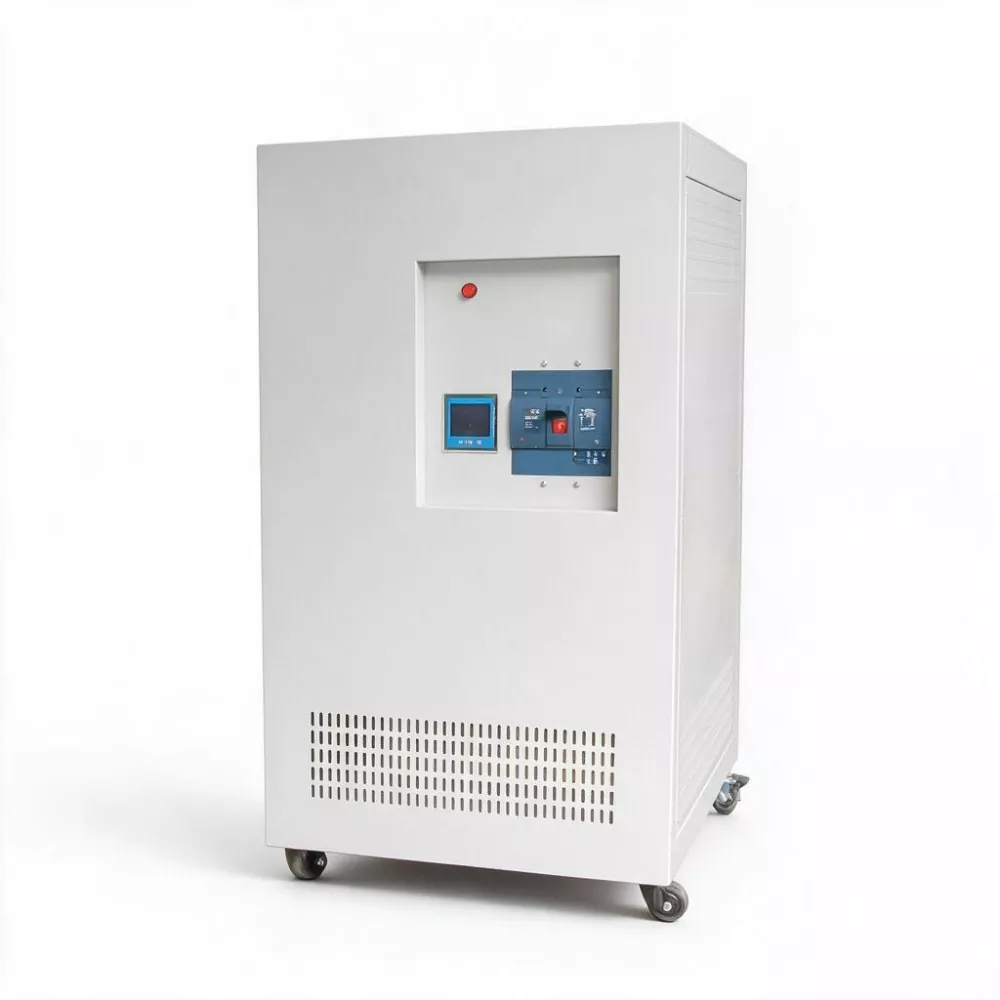

Hvad er en 3-faset 500kVA SCR statisk AVR?
En 3-faset 500kVA SCR Static AVR er en automatisk spændingsregulator designet til at stabilisere spændingen i et trefaset elektrisk system med en nominel tilsyneladende effektkapacitet på 500kVA. UdtrykketSCRrefererer til en siliciumstyret ensretter, en halvlederomskifter, der bruges til at styre elektrisk strøm elektronisk.
I modsætning til traditionelle servostabilisatorer, der er afhængige af motordrevne mekaniske komponenter, bruger en SCR statisk AVR elektronisk switching og kontrol. Dette design er særligt relevant, hvor spændingsforstyrrelser skal korrigeres hurtigt, og hvor hyppige mekaniske bevægelser kan øge vedligeholdelseskravene.
For store industrielle belastninger er spændingsstabilitet ikke blot et spørgsmål om bekvemmelighed. Spænding, der konsekvent ligger uden for det foretrukne driftsområde, kan påvirke motorer, automationsudstyr, kontrolsystemer, produktionsmaskineri og følsomme elektroniske enheder. En korrekt specificeret statisk AVR kan derfor blive en vigtig komponent i en overordnet strømkvalitetsstrategi.
Hvorfor betyder SCR-teknologi noget i statiske AVR-systemer?
Den største forskel ved en SCR statisk AVR er dens berøringsfri elektroniske reguleringsmetode. Halvlederomskiftning gør det muligt for regulatoren at justere spændingen uden at være afhængig af mekaniske kontakter, der bevæger sig hen over en vikling.
Denne arkitektur kan tilbyde flere praktiske fordele:
- Hurtig spændingskorrektion:Elektronisk kobling kan reagere hurtigt på ændringer i den indgående forsyning.
- Ingen motordrevet justering:Reguleringsprocessen kræver ikke, at en mekanisk servomotor bevæger sig kontinuerligt.
- Reduceret mekanisk slid:Færre bevægelige reguleringskomponenter kan forenkle langsigtet vedligeholdelse.
- Egnethed til dynamiske belastninger:Hurtig korrektion kan være nyttig, hvor industrielle belastninger skifter hyppigt.
- Kontinuerlig automatisk drift:Styresystemet kan overvåge elektriske forhold og regulere output automatisk.
Brancheeksempler på statiske SCR-regulatorer viser, at trefasede modeller er tilgængelige på tværs af et bredt kapacitetsområde, herunder systemer i 500kVA-klassen. Tekniske konfigurationer varierer fra producent til producent, så indgangsspænding, udgangsspænding, reguleringsnøjagtighed, responskarakteristika, køle- og beskyttelsesfunktioner bør altid bekræftes i forhold til den faktiske projektspecifikation.
Hvad er de vigtigste funktioner at evaluere?
Højeffekt trefaset kapacitet
500kVA-klassificeringen placerer denne AVR-kategori til betydelige elektriske installationer frem for små kontorbelastninger. Inden installationen bør ingeniører beregne den faktiske tilsluttede belastning, startstrøm, behovsprofil, effektfaktor og forventet fremtidig udvidelse.
Statisk SCR-regulering
SCR-teknologi giver elektronisk spændingsjustering. Dette er især relevant for applikationer, hvor hurtig spændingskorrektion og hyppig regulering er påkrævet.
Automatisk overvågning og kontrol
En industriel AVR bør løbende overvåge relevante elektriske parametre og automatisk regulere output i henhold til det konfigurerede driftsområde. En overskuelig kontrolgrænseflade kan også gøre idriftsættelse og rutinemæssig inspektion lettere.
Beskyttelsesfunktioner
Højkapacitetsspændingsreguleringsudstyr bør evalueres sammen med dets beskyttelsesarkitektur. Afhængigt af det specifikke design kan beskyttelse omfatte forhold som overspænding, underspænding, overbelastning, kortslutning, faserelaterede fejl, overophedning og unormale driftsforhold.
Industrielt installationsdesign
Ved 500kVA bliver fysisk installation en vigtig ingeniørmæssig overvejelse. Projektteamet bør gennemgå kabinettets dimensioner, ventilation, varmeafledning, kabelføring, vedligeholdelsesafstand, jordforbindelse, miljøforhold og adgang for servicepersonale.
Vigtigste tekniske overvejelser på et øjeblik
| Parameter | Hvad skal man tjekke | Hvorfor det betyder noget |
|---|---|---|
| Nominel kapacitet | 500kVA | Definerer den tilsigtede tilsyneladende effektkapacitet for systemet. |
| Fasekonfiguration | Tre fase | Skal matche stedets elektriske distributionsarkitektur. |
| Reguleringsteknologi | SCR statisk kontrol | Giver elektronisk, berøringsfri spændingsjustering. |
| Indgangsspænding | Bekræft i henhold til projektets krav | Bestemmer, om AVR'en matcher den tilgængelige forsynings- eller generatorforsyning. |
| Udgangsspænding | Bekræft i henhold til tilsluttet udstyr | Sikrer at downstream-udstyr modtager den nødvendige spænding. |
| Frekvens | 50Hz, 60Hz eller projektspecifikke krav | Skal svare til det elektriske system og tilsluttede belastninger. |
| Beskyttelse | Overspænding, underspænding, overbelastning og andre relevante funktioner | Understøtter sikrere og mere pålidelig drift. |
| Køling | Bekræft det specificerede kølearrangement | Korrekt varmestyring er vigtig for kontinuerlig drift med høj effekt. |
Bemærk: Nøjagtige elektriske specifikationer skal bekræftes med udstyrsproducenten før køb, fordi konfiguration, spændingsområde, nøjagtighed, dimensioner, beskyttelse og andre parametre kan variere mellem AVR-modeller.
Hvor kan en 500kVA statisk AVR bruges?
En trefaset statisk AVR med høj kapacitet kan overvejes til industrielle faciliteter, hvor spændingsudsving kan forstyrre udstyrets ydeevne eller produktionskontinuitet. Typiske anvendelsesområder omfatter:
- Fremstillingsanlæg:Understøtter stabile strømforhold til produktionsmaskineri og automatiserede systemer.
- CNC og præcisionsudstyr:Hjælper med at opretholde en mere ensartet elektrisk forsyning til følsom kontrolelektronik.
- Industriel automation:Nyttigt til faciliteter, der indeholder PLC-styret udstyr, drev, sensorer og styreskabe.
- Kommunikation og elektronisk udstyr:Kan hjælpe med at styre forsyningsspændingsustabilitet, der påvirker følsomme elektroniske systemer.
- Udskrivnings- og forarbejdningsudstyr:Stabil spænding kan understøtte ensartet maskindrift under lange produktionscyklusser.
- Kommercielle og infrastrukturfaciliteter:Kan anvendes, hvor store trefasede belastninger kræver automatisk spændingsregulering.
Egnetheden af en AVR bør altid bestemmes ud fra det faktiske elektriske miljø frem for ud fra kapaciteten alene. En 500kVA-klassificering betyder ikke automatisk, at hver 500kVA-belastningsprofil er passende til den samme konfiguration.
Hvordan skal du vælge den rigtige industrielle AVR?
Valg af en 3-faset 500kVA SCR statisk AVR bør begynde med en teknisk vurdering af det elektriske system. Følgende tjekliste kan hjælpe købere med at organisere de tekniske krav, før de anmoder om et tilbud:
- Registrer den indgående spænding.Identificer den nominelle spænding og det faktiske udsvingsområde på installationsstedet.
- Beregn den reelle belastning.Overvej det aktuelle driftsbehov, spidsbelastning, motorstartegenskaber og planlagt udvidelse.
- Identificer følsomt udstyr.Bestem, om CNC-maskiner, elektronik, automationssystemer, medicinsk udstyr eller andre præcisionsbelastninger er forbundet.
- Bekræft trefaset konfiguration.Tjek antallet af ledninger, neutrale krav, jordingsarrangement og fasebalance.
- Definer outputkrav.Den påkrævede regulerede spænding og tilladte tolerance bør specificeres før indkøb.
- Gennemgå mulighederne for beskyttelse og omgåelse.Krav til vedligeholdelse og fejlhåndtering bør indgå i specifikationen.
- Kontroller installationsbetingelserne.Temperatur, fugtighed, støv, ventilation, højde, indendørs/udendørs placering og vedligeholdelsesrum kan påvirke udstyrsvalget.
For købere, der sammenligner industrielle spændingsstabiliseringsløsninger, er et nyttigt referencepunkt skelnen mellem SCR statisk AVR-teknologi og konventionel servo-baseret regulering. Det passende valg afhænger af den krævede respons, belastningskarakteristika, miljøforhold, servicestrategi og det samlede systemdesign.
Hvilke driftsmæssige fordele kan virksomheder forvente?
Værdien af en højkapacitets AVR rækker ud over blot at ændre spændingen. Når den er dimensioneret og installeret korrekt, kan spændingsregulering indgå i en bredere strategi til forbedring af elektrisk konsistens.
Potentielle driftsmæssige fordele omfatter:
- Mere ensartede spændingsforhold for downstream-udstyr.
- Reduceret eksponering for spændingsudsving inden for regulatorens designede driftsområde.
- Hurtig elektronisk respons sammenlignet med mekanisk justerede reguleringssystemer.
- Mindre afhængighed af bevægelige mekaniske justeringskomponenter.
- Forbedret egnethed til kontinuerligt fungerende industrielle systemer.
- En mere struktureret tilgang til styring af krav til strømkvalitet.
En AVR er dog ikke en universel erstatning for andet udstyr i strømkvalitet. Spændingsregulering, overspændingsbeskyttelse, harmonisk filtrering, effektfaktorkorrektion, backup-strøm og uafbrydelige strømforsyningssystemer løser forskellige elektriske problemer. En komplet projektvurdering bør afgøre, hvilke funktioner der faktisk er nødvendige.
Ofte stillede spørgsmål
Hvad betyder 500kVA i en statisk AVR?
500kVA repræsenterer AVR'ens nominelle tilsyneladende effektkapacitet. Den praktiske brugbare belastning afhænger af udstyrets konfiguration, effektfaktor, driftsforhold, belastningstype og fabrikantens specificerede grænser.
Hvorfor bruge SCR-teknologi i stedet for et mekanisk servosystem?
SCR-teknologien bruger halvlederswitch frem for motordrevet mekanisk justering. Dette kan give hurtig elektronisk regulering og reducere mekanisk slid, hvilket gør statisk regulering attraktiv for applikationer med dynamiske elektriske belastninger.
Er en 3-faset 500kVA SCR statisk AVR egnet til enhver fabrik?
Nej. Kapaciteten alene afgør ikke egnetheden. Ingeniører bør verificere indgangsspænding, udgangsspænding, fluktuationsområde, frekvens, belastningsprofil, fasekonfiguration, miljøforhold, beskyttelseskrav og installationsplads, før de vælger en model.
Hvilket udstyr kan drage fordel af spændingsstabilisering?
Industrielle maskiner, CNC-systemer, automationsudstyr, elektroniske kontrolsystemer, kommunikationsudstyr, printmaskiner og andre spændingsfølsomme belastninger kan være til gavn, når ustabil forsyningsspænding påvirker driften.
Hvilke oplysninger skal jeg give, når jeg anmoder om et AVR-tilbud?
Angiv den nødvendige kapacitet, indgangs- og udgangsspænding, frekvens, trefaset ledningskonfiguration, spændingsudsvingsområde, belastningstype, installationsmiljø, beskyttelseskrav og eventuelle særlige kommunikations- eller bypasskrav. En belastningsliste eller elektrisk enkeltlinjediagram kan også hjælpe ingeniører med at bestemme den passende konfiguration.
Konklusion
A 3-faset 500kVA SCR statisk AVRer designet til trefaset spændingsregulering med høj kapacitet, hvor hurtig elektronisk styring og stabile strømforhold er vigtige. Dens SCR-baserede arkitektur, automatiske reguleringsevne og kapacitet i industriel skala gør denne teknologi relevant for fremstilling, automatisering, præcisionsmaskineri og andre strømfølsomme applikationer. For et pålideligt projektresultat bør købere vurdere det komplette elektriske miljø i stedet for at vælge en AVR kun baseret på 500kVA-klassificeringen. Hvis du planlægger et højspændingsstabiliseringsprojekt og har brug for hjælp til at bekræfte den korrekte konfiguration,kontakt oshos KTAC for at diskutere dine spændingskrav, belastningskarakteristika, installationsforhold og applikationsbehov.
