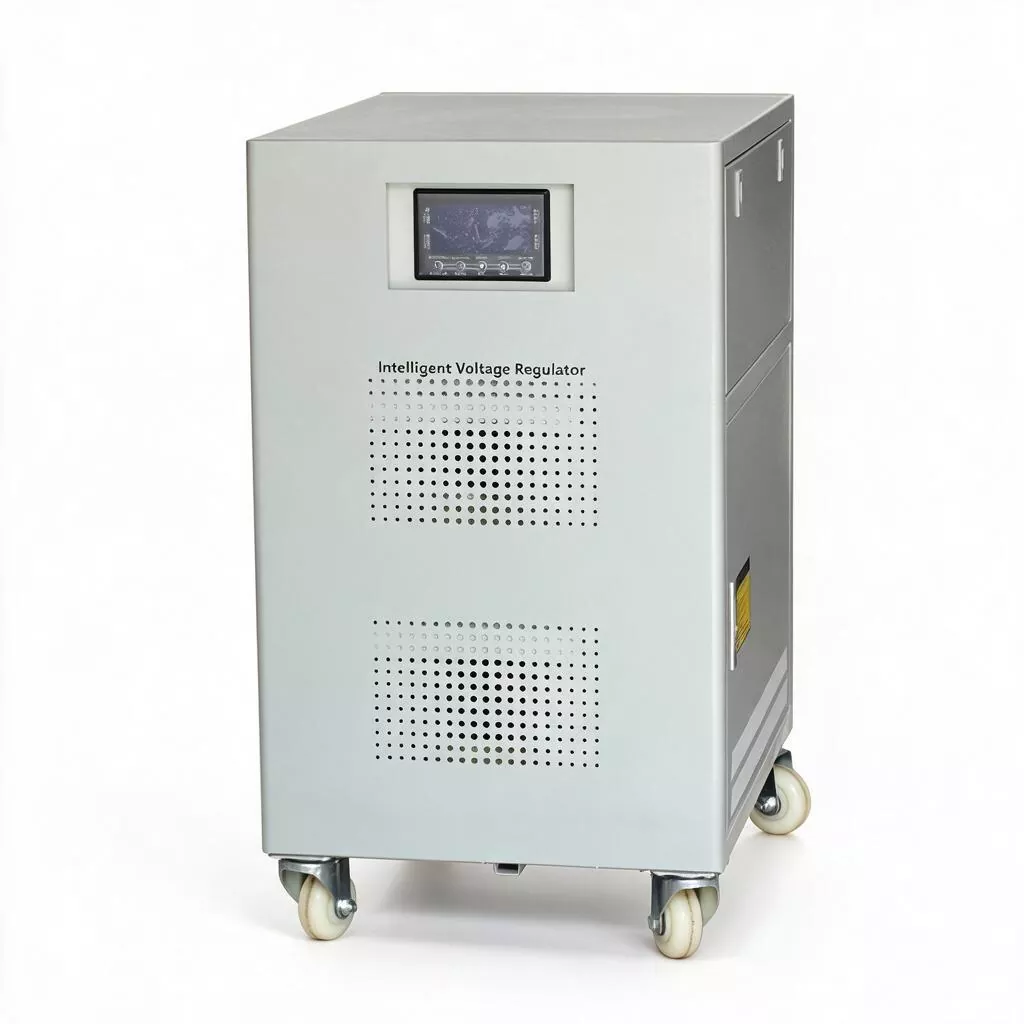

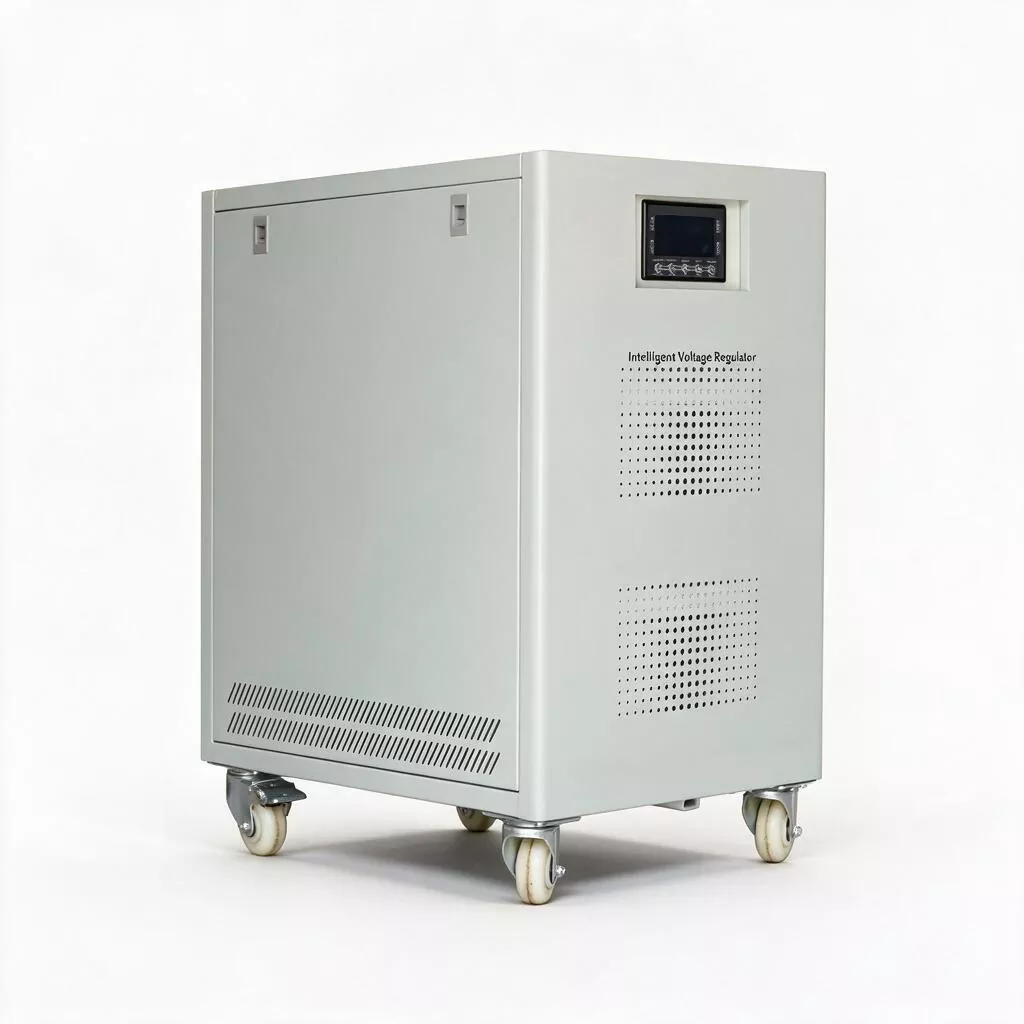

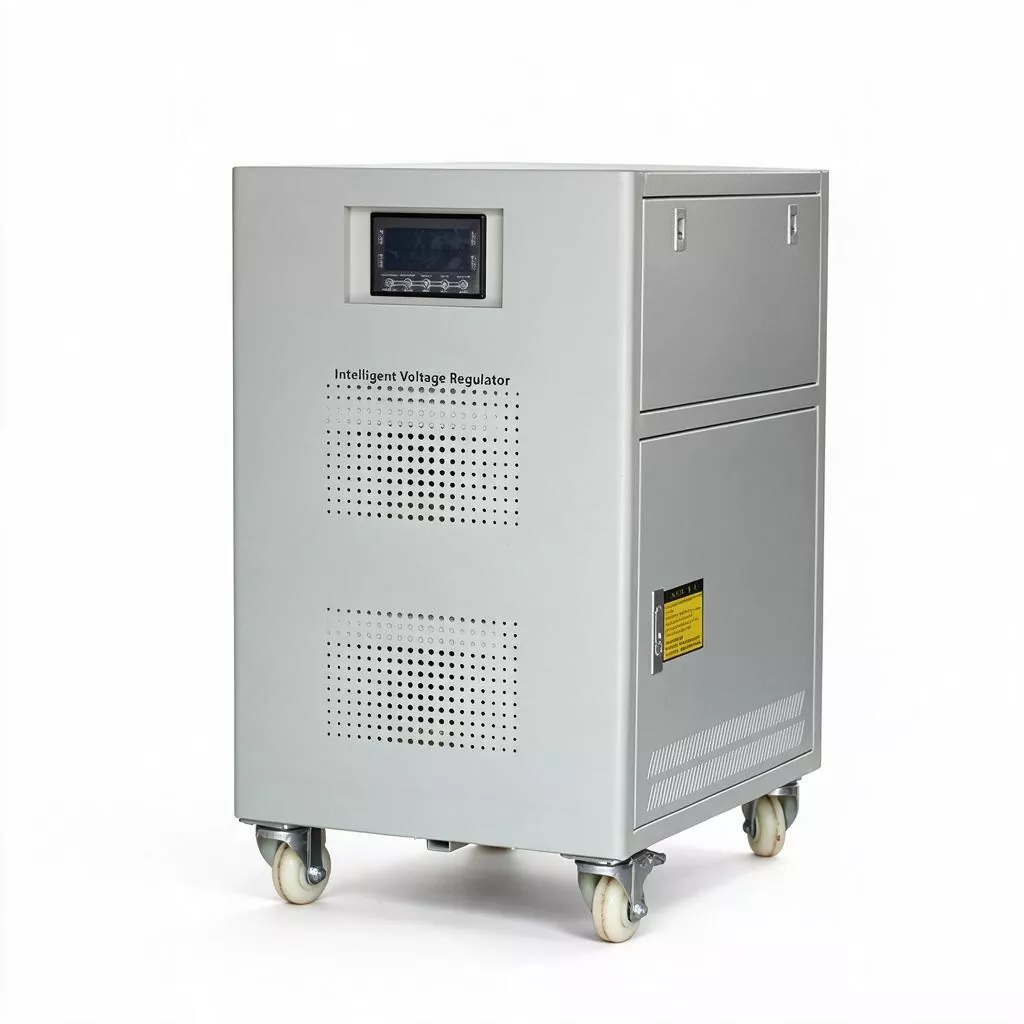

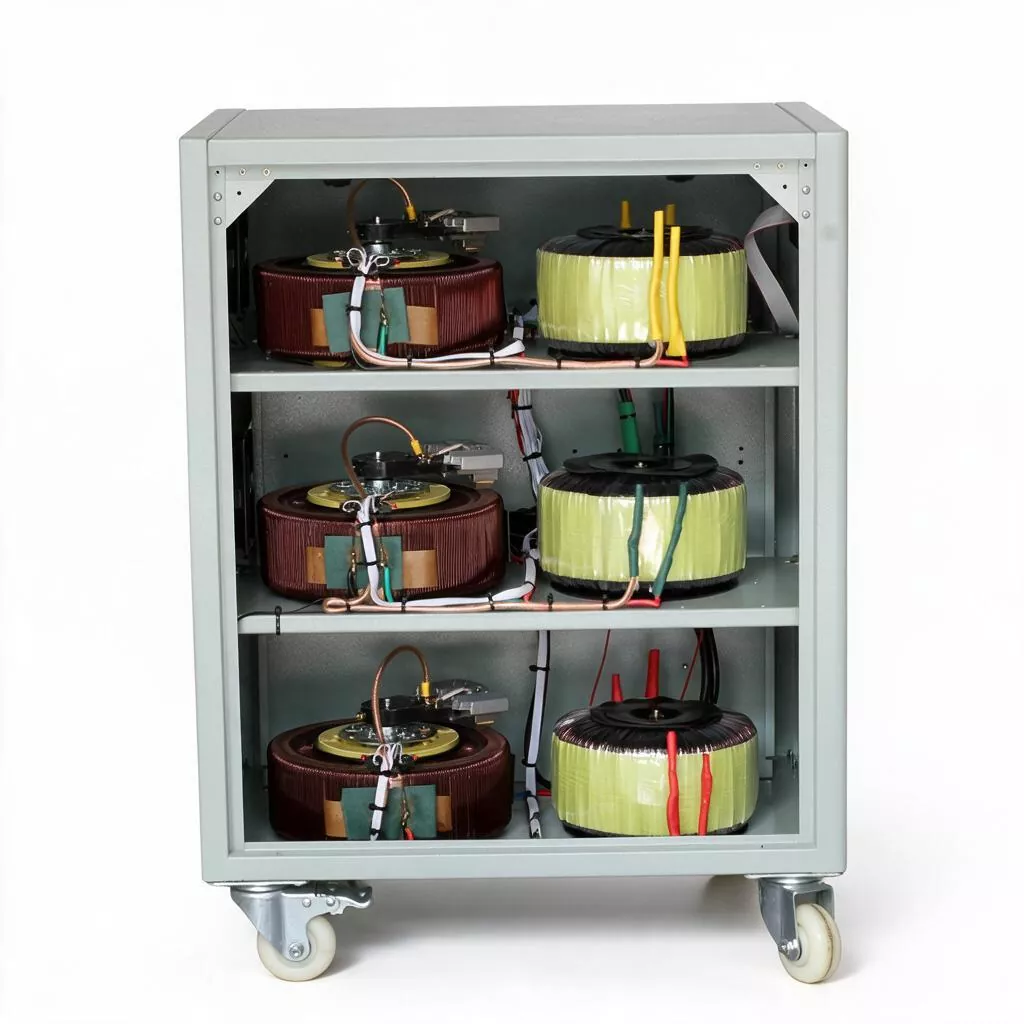

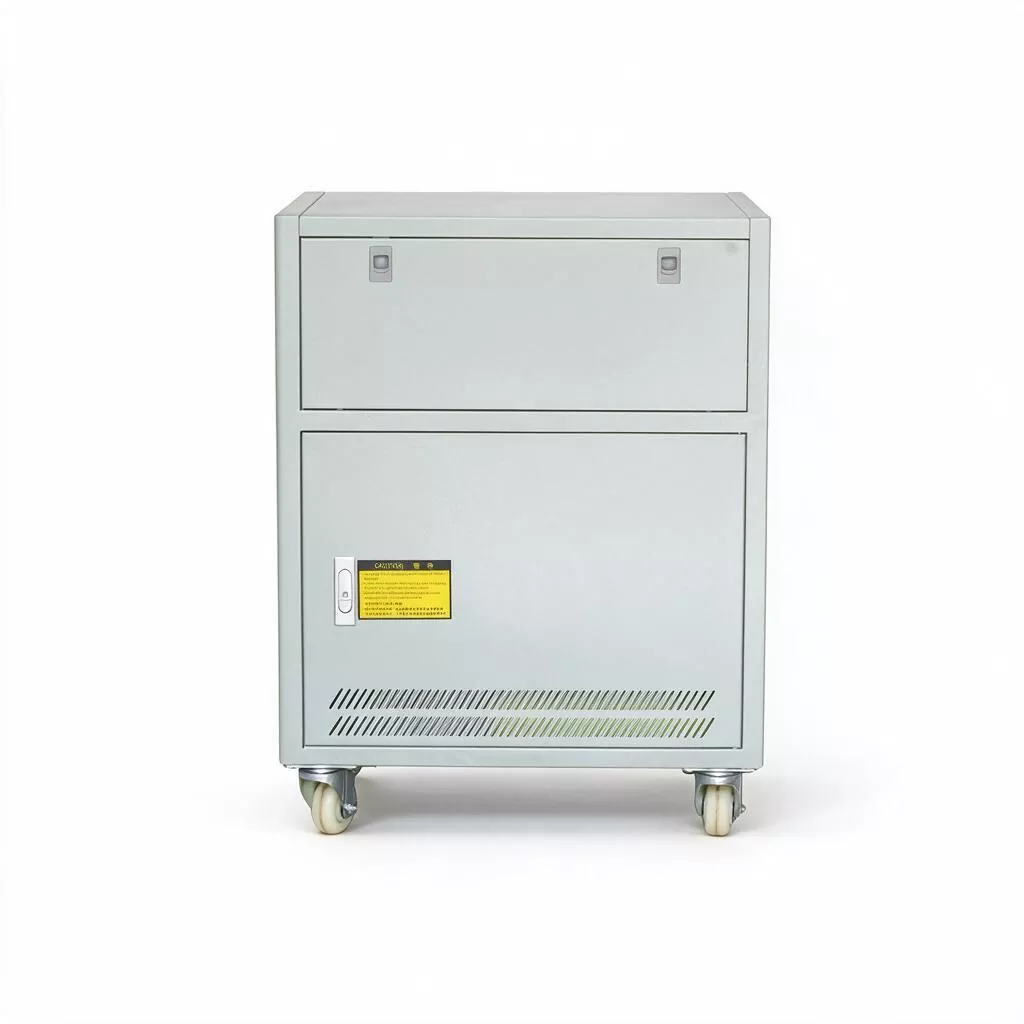

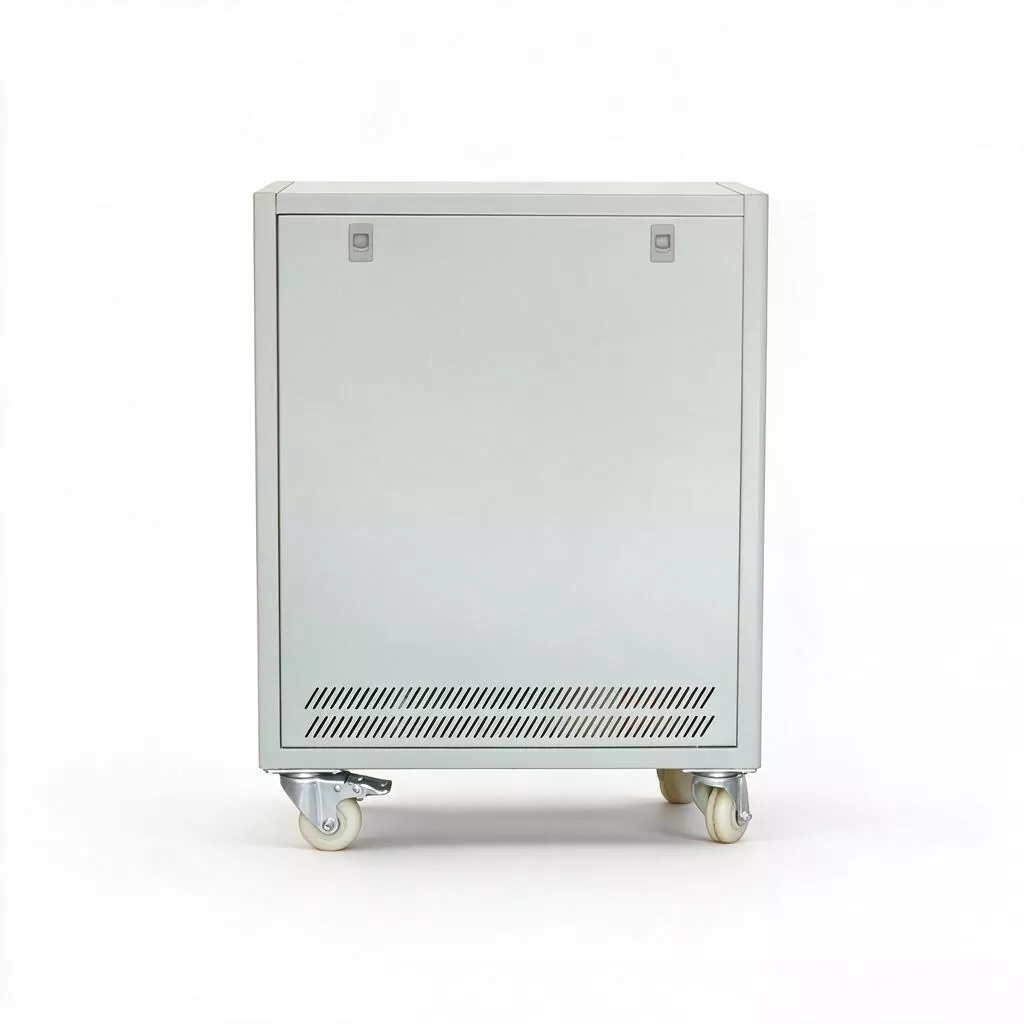

3-faset 50kVA servomotor AVR

Moderne fabrikker og store kommercielle faciliteter er fyldt med et stort antal ikke-lineære belastninger: Frekvensomformere, servodrev, UPS, skiftende strømforsyninger, LED-lysdrivere osv. De genererer en stor mængde harmonisk strøm (hovedsageligt 5., 7. og 11. harmoniske) under drift.

Disse harmoniske forværrer ikke kun varmedannelsen og tabet af selve spændingsstabilisatoren, men mere alvorligt vil de blive sprøjtet tilbage til elnettet, hvilket forårsager yderligere temperaturstigning i transformatorviklingerne, overbelastningsopvarmning af neutralledningen, overstrømsnedbrydning af den reaktive effektkompensationskondensatorbank og endda forårsager, at hovedafbryderen på den indkommende linje tripper fejlagtigt.

Desuden vil ubalancen af ​​trefasede belastninger føre til neutralpunktsdrift, hvilket medfører afvigelser af trefasespændingen på lavspændingssiden af ​​strømfordelingsrummet i varierende grad, hvilket påvirker strømkvaliteten for alle brugere på hele bussen.

3-faset 50KVA servomotor AVR er ikke en simpel elektromagnetisk spændingsreguleringsenhed:

1. Tovejs elektrisk isolation: Ved at kompensere for den elektromagnetiske kobling af transformeren danner SBW-50KVA et naturligt elektrisk isolationslag mellem input og output, hvilket effektivt svækker lynstigningen og spændingsspidserne fra elnettets side, der invaderer følsomt downstream-udstyr, og undertrykker den omvendte strømindsprøjtning på siden af ​​harmonisk strøm fra grid-siden.

2. Trefaset uafhængig afkoblingsregulering: Hver fase har et uafhængigt prøveudtagnings-, kontrol- og servodrevkredsløb. Selvom belastningen i bagenden er alvorligt ubalanceret (f.eks. er fase A forbundet med et stort antal enkeltfaset belysning og kontorudstyr, mens fase B og C er tilsluttet trefaset strøm), kan spændingsstabilisatoren stabilisere den trefasede udgangsspænding inden for nøjagtighedsområdet, og derved eliminere problemet med asymmetrisk bustab på den neutrale side af driften af ​​transformatoren og reducere transformatorens lavspænding.

3. Høj tolerance og anti-chok ydeevne: Forskelligt fra det elektroniske skema, der er afhængigt af IGBT/SCR til chopping regulering, vedtager dette produkt elektromagnetisk induktionsservoregulering, genererer ikke skiftefrekvensharmoniske, og udgangsbølgeformens forvrængningshastighed er mindre end 0,1 %. Samtidig har dens transformator- og kulbørstekomponenter ekstrem høj kortvarig varmemodstand, som roligt kan klare overspændingspåvirkningen af ​​flere gange den nominelle strøm under opstart af store kompressorer, blæsere og presser, og vil ikke let udløse overstrømsbypass-beskyttelse som elektronisk udstyr.

4. Overvågning og sammenkobling på systemniveau: Produktet er reserveret til RS485-kommunikationsgrænseflader og tørre kontaktalarmsignaler, som problemfrit kan integreres i fabrikkens energistyringssystem (EMS) eller strømovervågningssystem (SCADA), hvilket muliggør fjernovervågning i realtid af nøgleparametre såsom input/output-spænding, belastningsstrøm, og intern forbindelsesstrømafbryder med front-end-strømafbryder, og ATS-strømafbrydere, og understøttende kredsløbsafbrydere. kabinetter og opbygning af et komplet intelligent strømforsyningsgarantisystem.

Produktparameter

Nøglefunktioner

1. Tovejs rensning af elektrisk energi

Ved at udnytte den elektromagnetiske isolationskarakteristik af kompensationstransformatoren blokerer den effektivt den omvendte transmission af harmoniske (især 5., 7. og 11. harmoniske) fra belastningssiden til strømnettet, hvilket reducerer risikoen for fejl ved transformere og reaktive effektkompensationsanordninger; samtidig undertrykker den spændingsflimmer og stødpåvirkning på elnettets side, hvilket giver en ren strømforsyning til præcisionsbelastninger.

2. Trefaset uafhængig højpræcisionsregulering

Ved at bruge fase-for-fase uafhængig prøvetagnings- og kontrolteknologi bliver hver fasespænding detekteret og kompenseret separat. Selvom den trefasede belastningsstrøm er alvorligt ubalanceret (ubalancegrad > 30%), kan den trefasede udgangsspænding stadig forblive inden for ±3% under normale forhold, hvilket fundamentalt eliminerer sikkerhedsrisici og yderligere tab forårsaget af neutralpunktsdrift.

3. Stærk kortsigtet overbelastningskapacitet

Baseret på det elektromagnetiske induktionsarbejdsprincip har det en naturlig overbelastningsmargin og kan modstå kortvarigt (≤ 5 sekunder) over 8 gange det nominelle strømstartstød, især velegnet til hyppige start-stop-påvirkningsbelastninger såsom store strømfrekvensomformere, mellemfrekvensovne og stort løfteudstyr.

4. Nul harmonisk udgang

Udgangsbølgeformen er en standard sinusbølge med en bølgeformsforvrængningshastighed på < 0,1 % og genererer ikke yderligere harmoniske. Sammenlignet med traditionelle elektroniske spændingsstabilisatorer injicerer den ikke højfrekvent interferens i elnettet og er særligt velegnet til medicinske, præcisionstest og kommunikationssteder med strenge elektromagnetiske miljøkrav.

5. Redundant Dual-Bypass-beskyttelse

Integreret med manuel/automatisk dobbelt bypass-funktion. Når der er en intern fejl i spændingsstabilisatoren eller under regelmæssig vedligeholdelse, kan den problemfrit skifte til den direkte strømforsyningstilstand gennem bypass-kontakten for at sikre, at belastningen aldrig mister strøm. Når vedligeholdelsen er afsluttet, kan 3-faset 50KVA servomotor AVR skiftes tilbage til spændingsstabiliserende tilstand, hvor hele processen ikke kræver nogen nedlukning.

6. Varmeafledning med stor kapacitet og design med ultralang levetid

Til varmegenerering på 50KVA-niveau er køleplader i store størrelser og intelligente temperaturkontrollerede hastighedsregulerende blæsere vedtaget for at sikre, at temperaturstigningen ved fuld belastning er < 60 ℃. Ved at vælge A-klasse materialer med højt isoleringsniveau og importerede slidbestandige kulbørster overstiger den samlede designlevetid 15 år, og de omfattende omkostninger gennem hele livscyklussen er meget lavere end tilsvarende elektroniske spændingsstabilisatorer.

7. Dyb integration af kommunikation

Standardkonfigurationen inkluderer RS485 kommunikationsinterface (Modbus-RTU protokol) og valgfri Profibus-DP eller Ethernet kommunikationsmoduler. Den kan bruges til at aflæse trefaset spænding, strøm, temperatur og alarmstatus i kontrolrummet i realtid, hvilket muliggør ubemandet drift og forudsigelig vedligeholdelse.

Produktapplikationer

1. Præcisionsfremstilling og high-end udstyr: Giver nulharmoniske og yderst stabile rene strømforsyninger til halvlederpakke- og testlinjer, SMT-loddemaskiner og CNC-udstyrsgrupper af præcisionsformbehandlingscentre og forbedrer derved udbyttegraden.

2. Strømforsyning til store medicinske faciliteter: Bruges til front-end spændingsstabilisering og harmonisk isolering af stort medicinsk billedbehandlingsudstyr såsom CT-maskiner, MRI (magnetisk resonans) systemer og lineære acceleratorer i radiologi og nuklearmedicinske afdelinger på tertiære hospitaler, hvilket sikrer billedkvalitet og udstyrssikkerhed.

3. Datacentre og Edge Computing Noder: Giver spændingsstabilisering og harmonisk kontrol til switch-strømforsyninger og præcisionsklimaanlæg i små og mellemstore datarum og 5G-kernekonvergensdatarum, hvilket reducerer UPS-input harmoniske tab og forlænger batterilevetiden.

4. Køretøjsfremstilling og produktionslinjer for autodele: Lever styreskabe og servodrivsystemer til svejserobotarbejdsstationer, malerrobotter og store stemplingslinjer for at sikre flerakset forbindelsesnøjagtighed og undgå svejsesprøjt eller malingsfejl forårsaget af spændingsudsving.

5. Store kommercielle komplekser: Installeret i indkøbscentre, femstjernede hoteller og store udstillingshaller giver de vigtigste strømdistributionslokaler centraliseret strømkvalitetsoptimering for strøm og belysning, rulletrapper og centrale klimaanlæg i hele etagen eller hele bygningen.

6. Kemiske og farmaceutiske industrier: Giver spændingsstabiliseringsbeskyttelse til reaktionsbeholder-omrøringsmotorer, centrifuger og luftkompressorgrupper, og undertrykker også de harmoniske, der genereres af motorfrekvensomformere, fra at forstyrre DCS-kontrolsystemer og instrumenter på stedet.

Støtte tilpasning

KTAC tilbyder 3 Phase 50KVA Servo Motor AVR OEM/ODM-tjenester, herunder udseendefarve, pakkemetode, input/output spændingsområde og specielle funktionsmoduler (såsom EMI-filterenheder, lynbeskyttelsesanordninger, RS232/RS485 overvågningsgrænseflader) osv. Kontakt os venligst for skræddersyede løsninger.

FAQ

1. Kan 50KVA spændingsstabilisatoren virkelig opnå den "harmoniske isolation"-effekt?

Ja. SBW-50KVA fungerer baseret på princippet om en kompensationstransformator med elektromagnetisk isolation mellem input og output. Det har en naturlig dæmpningseffekt på højfrekvente harmoniske (især dem over 5. harmoniske) (typisk i stand til at dæmpe 30% til 50%). Samtidig genererer den ikke koblingsfrekvensovertoner (i modsætning til elektroniske enheder af PWM-typen), som kan reducere den omvendte forurening af harmoniske fra belastningssiden til elnettet betydeligt. Hvis der er behov for mere grundig harmonisk styring, kan vi tilføje et aktivt filter (APF) eller passiv filtergren på forhånd.

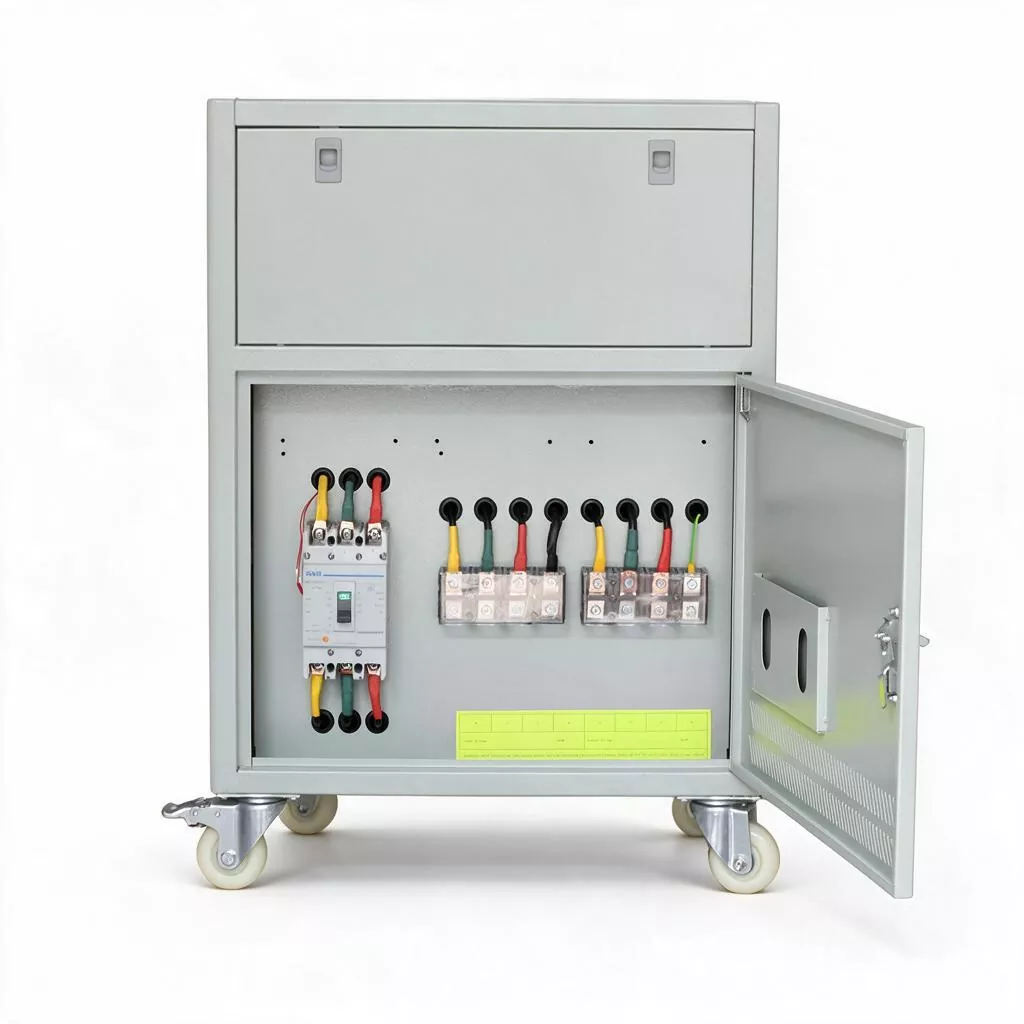

2. Hvad er kravene til front-end-afbryderen, når denne enhed er tilsluttet strømfordelingssystemet?

Den nominelle strøm for 50KVA-modellen er cirka 76A (trefaset 380V). I betragtning af startstigningen af ​​belastninger af motortype og en vis kapacitetsmargin, anbefales det at konfigurere en afbryder i plastikhus (MCCB) med en rating på 100A til 125A ved forenden og vælge en udløsningskurve af C/D-typen. Det indgående kabel anbefales at bruge YJV 3×25mm² + 2×16mm² eller højere specifikationer, og de specifikke krav skal beregnes baseret på den faktiske linjelængde for spændingsfald.

3. Can the three-phase independent regulation solve the problem of excessive total neutral current caused by unbalanced load?

Det kan løse problemet med spændingsubalance, men den trefasede uafhængige regulering justerer spændingen for hver fase i stedet for at tvinge strømmen af ​​hver fase. Hvis trefasestrømmen på belastningssiden er alvorligt ubalanceret (for eksempel overstiger forskellen 50A), kan spændingsstabilisatoren sikre symmetrien af ​​trefasespændinger, men den kan ikke reducere neutralstrømmen. I dette tilfælde anbefales det at fordele den enfasede belastning jævnt ved strømfordelingsterminalen, og vi kan rådgive om belastningsbalancefordelingsplanen.

4. Har 3-faset 50KVA servomotor AVR beskyttelsesfunktioner i bypass-tilstand?

I den manuelle bypass-tilstand deltager spændingsstabilisatorens elektroniske overbelastnings- og overspændingsfunktioner ikke. På dette tidspunkt er det bagerste udstyr drevet direkte af lysnettet, hvilket mister den spændingsstabiliserende beskyttelse, men bevarer kontinuiteten. Det anbefales, at brugerne arrangerer vedligeholdelse så hurtigt som muligt under bypass-drift. Under automatisk bypass (fejlskifte) vil udstyret stadig overvåge lysnettets status. Hvis lysnettet er alvorligt unormalt og overskrider sikkerhedstærsklen, kan nogle beskyttelsessignaler stadig udløse frontafbryderen til alarm.

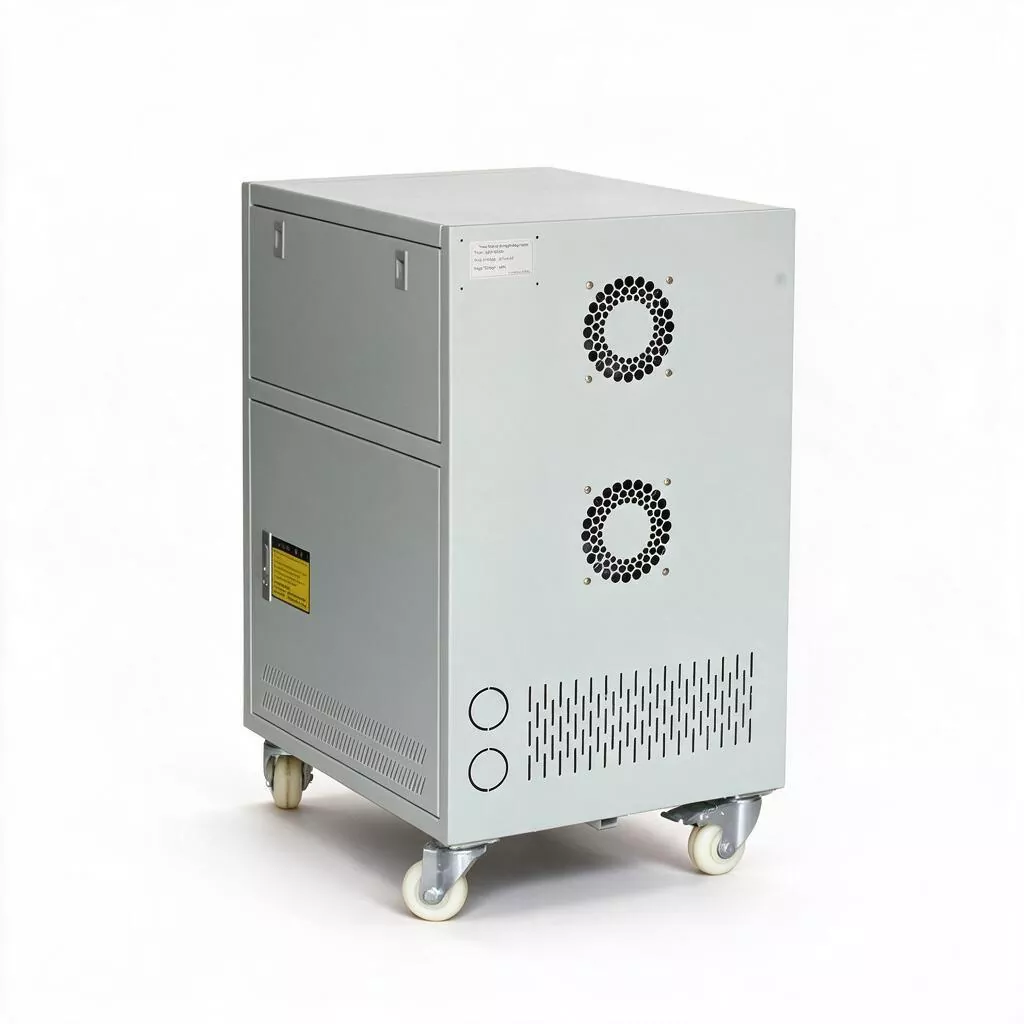

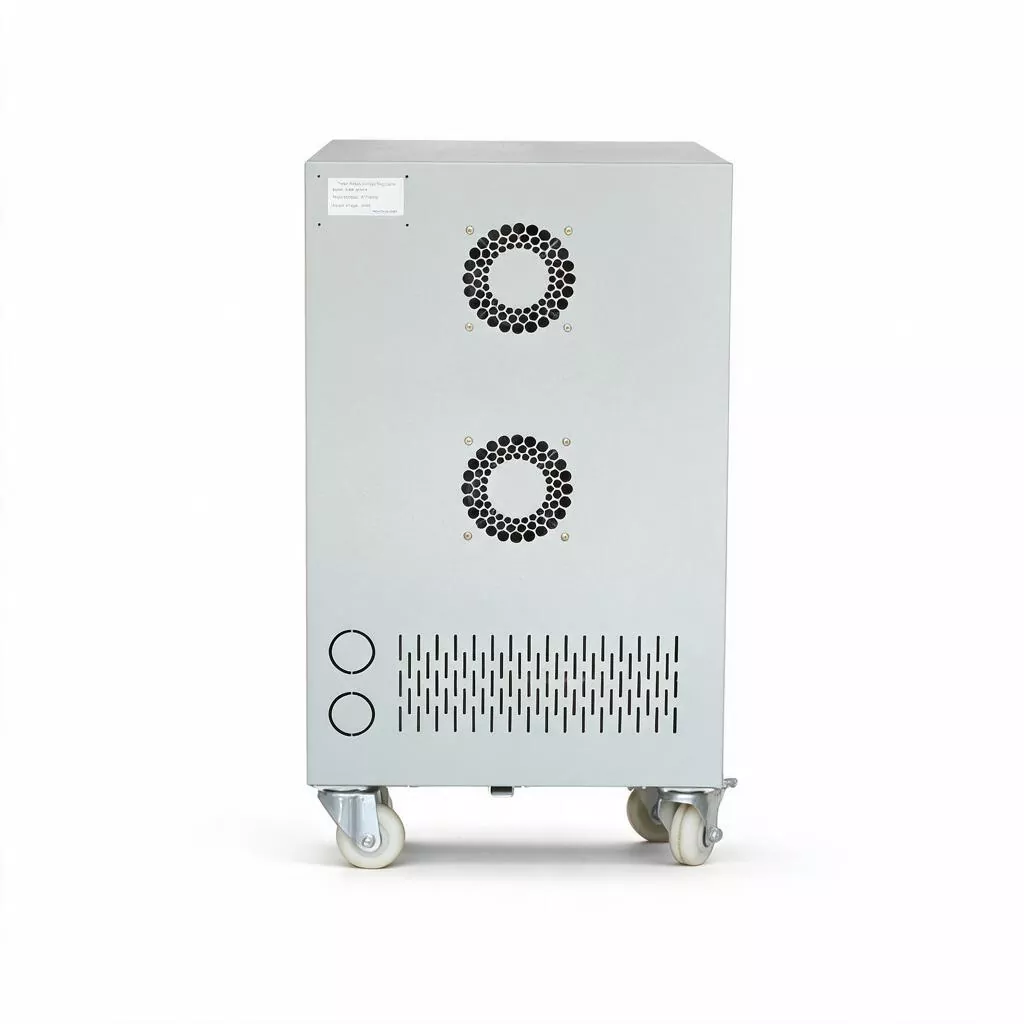

5. Hvad er de særlige egenskaber ved køleløsningen til 50KVA-modellen?

Strømtabet og varmeudviklingen for 50KVA-modellen (ca. 2KW) er betydeligt højere end for modeller med lille effekt. Vi anvender en forbedret køleløsning af "kobberrørsradiator + intelligent dobbelt kuglelejeventilator", med ventilatorhastigheden automatisk justeret uden trinændring i henhold til den interne temperatur. Under et miljø med fuld belastning på 40 ℃ er den interne temperaturstigning strengt kontrolleret inden for 60 ℃. Det anbefales at sikre, at der er et mellemrum på ≥30 cm til varmeafledning og ventilation på forsiden, bagsiden, venstre og højre side af udstyret under installationen.

6. Vil støvet fra kulbørsten påvirke andre elektriske komponenter i strømfordelingsskabet?

Kulbørsten vil producere spor af grafitstøv under langvarig glidning. Vi har opsat en dedikeret støvopsamlingsbeholder og aftagelig støvfilterskærm inde i skabet. Det meste af støvet samles i bunden af ​​maskinen og slipper ikke ud i strømfordelingsskabet. Det anbefales at bruge en støvsuger til at rengøre den nederste støvopsamlingsport én gang hver sjette måned, hvilket er meget praktisk at betjene.
