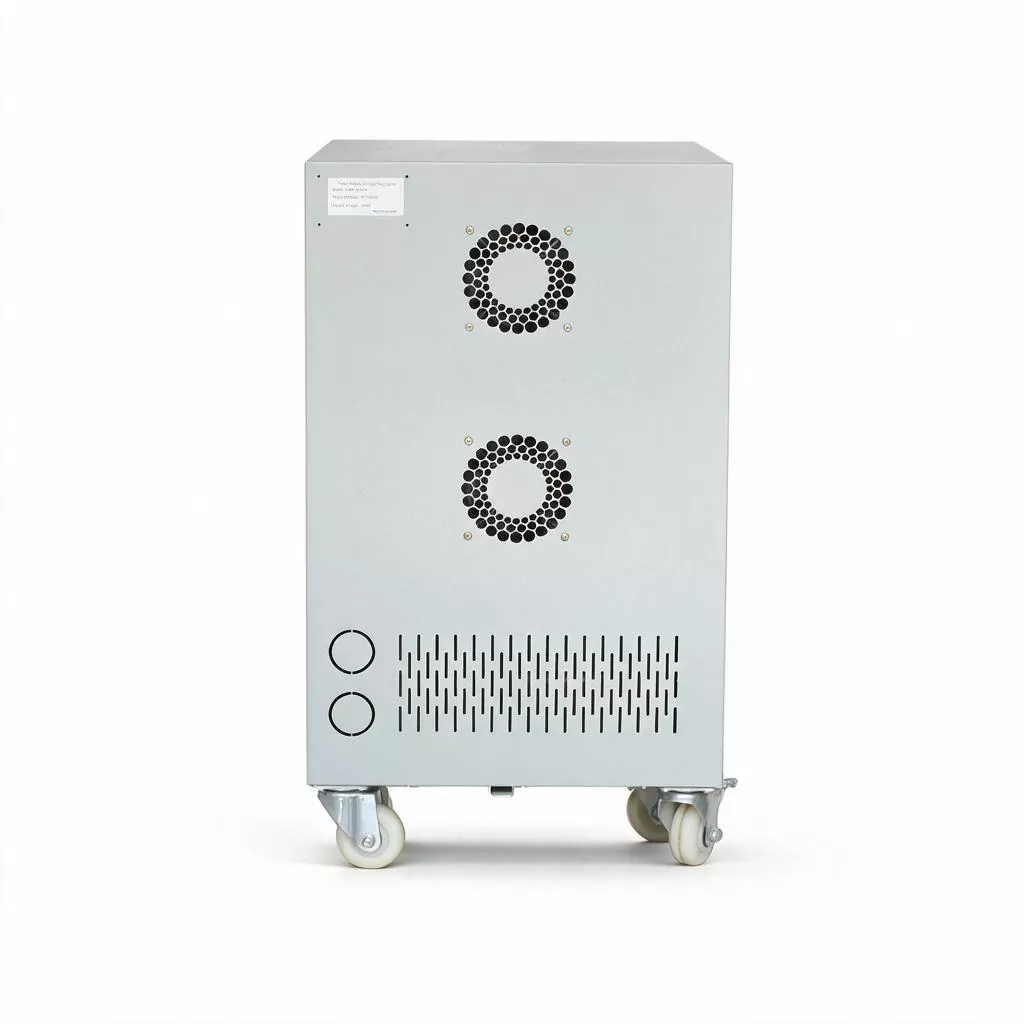

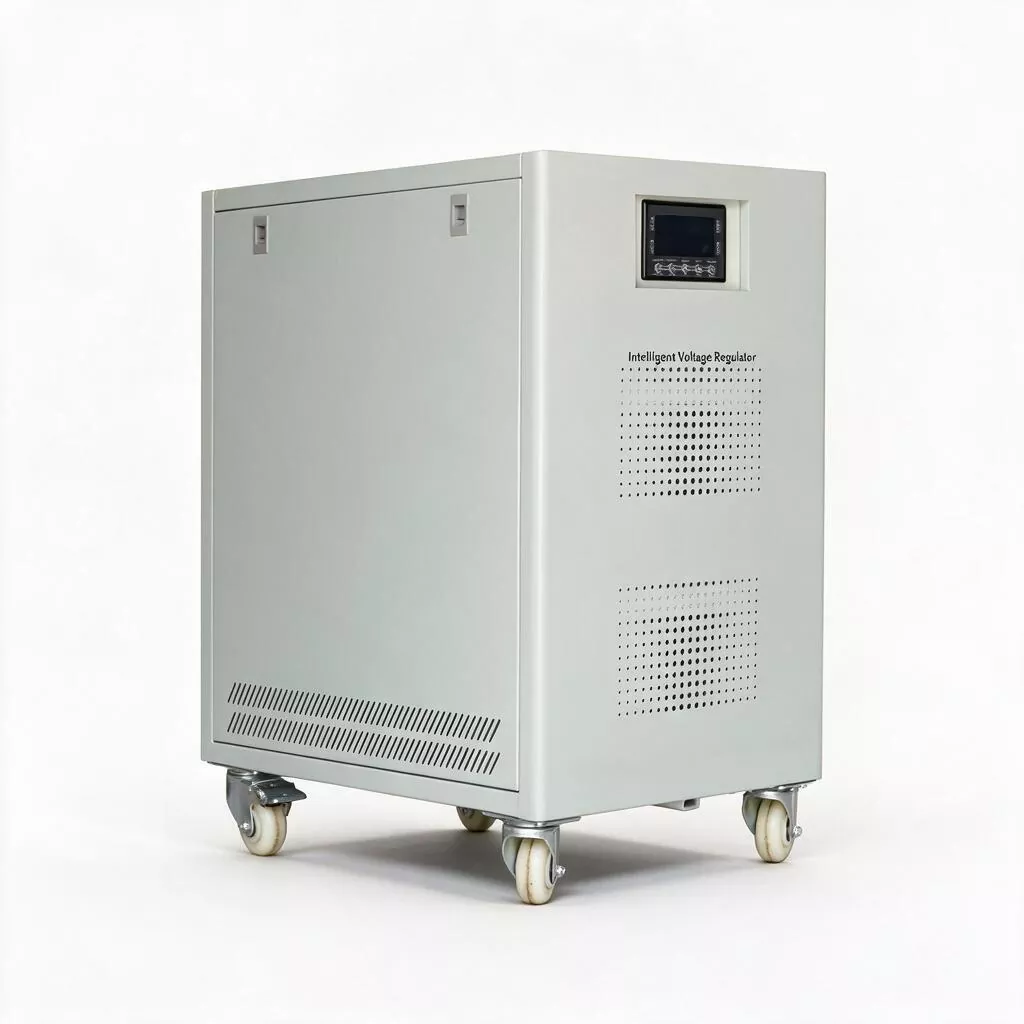

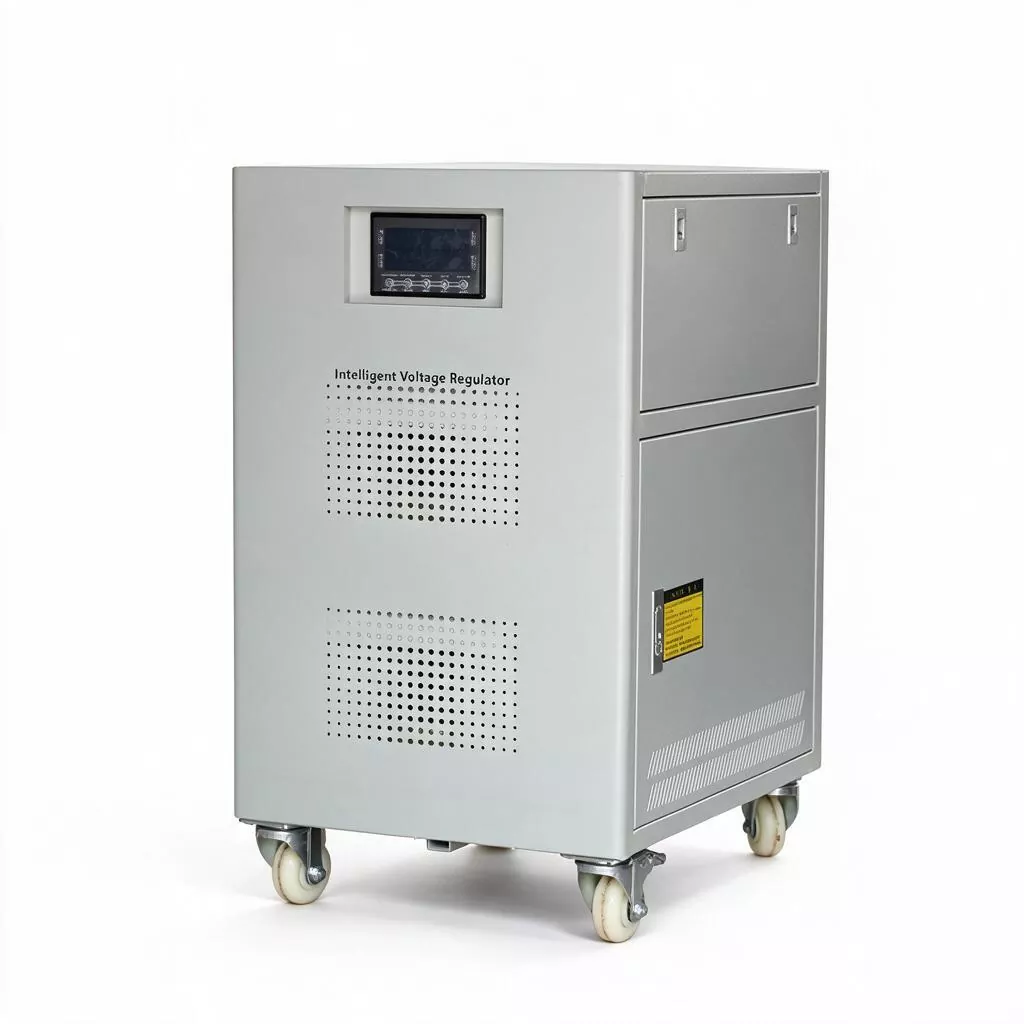

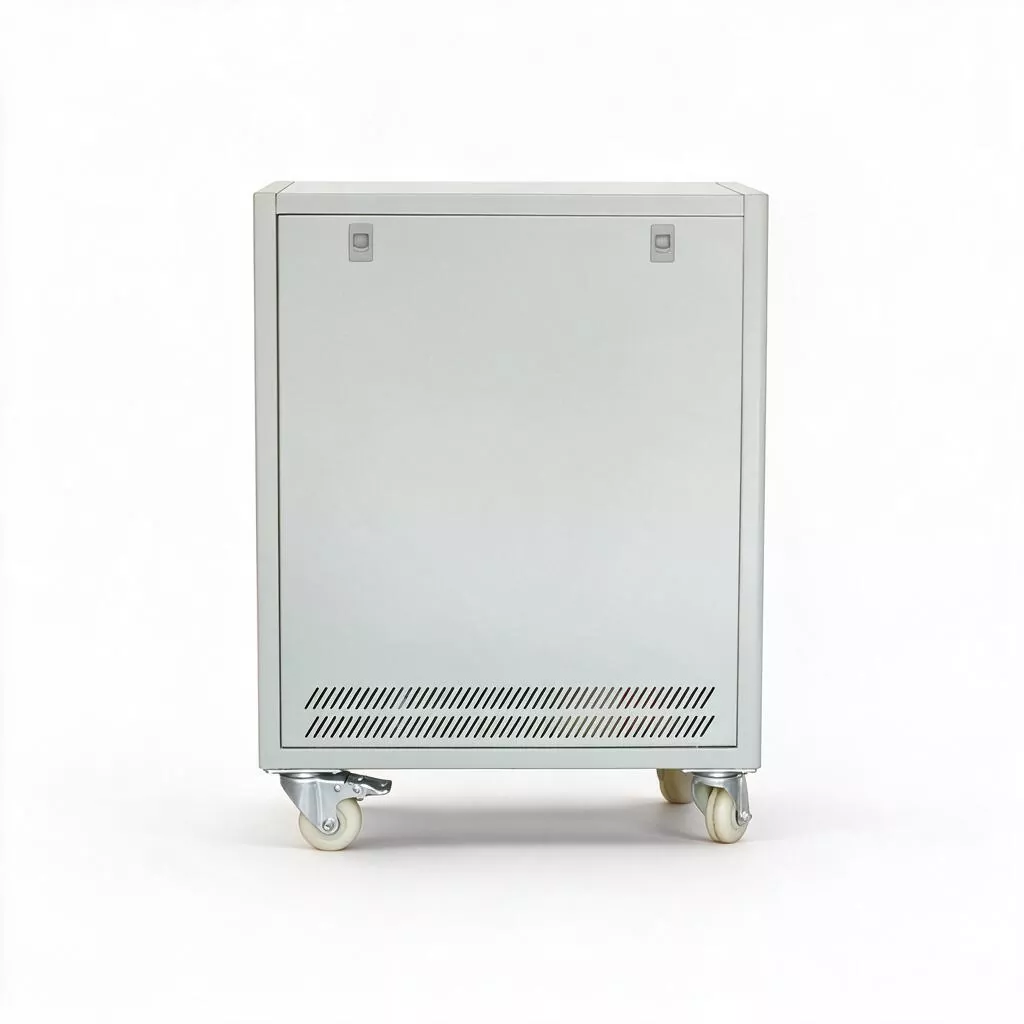

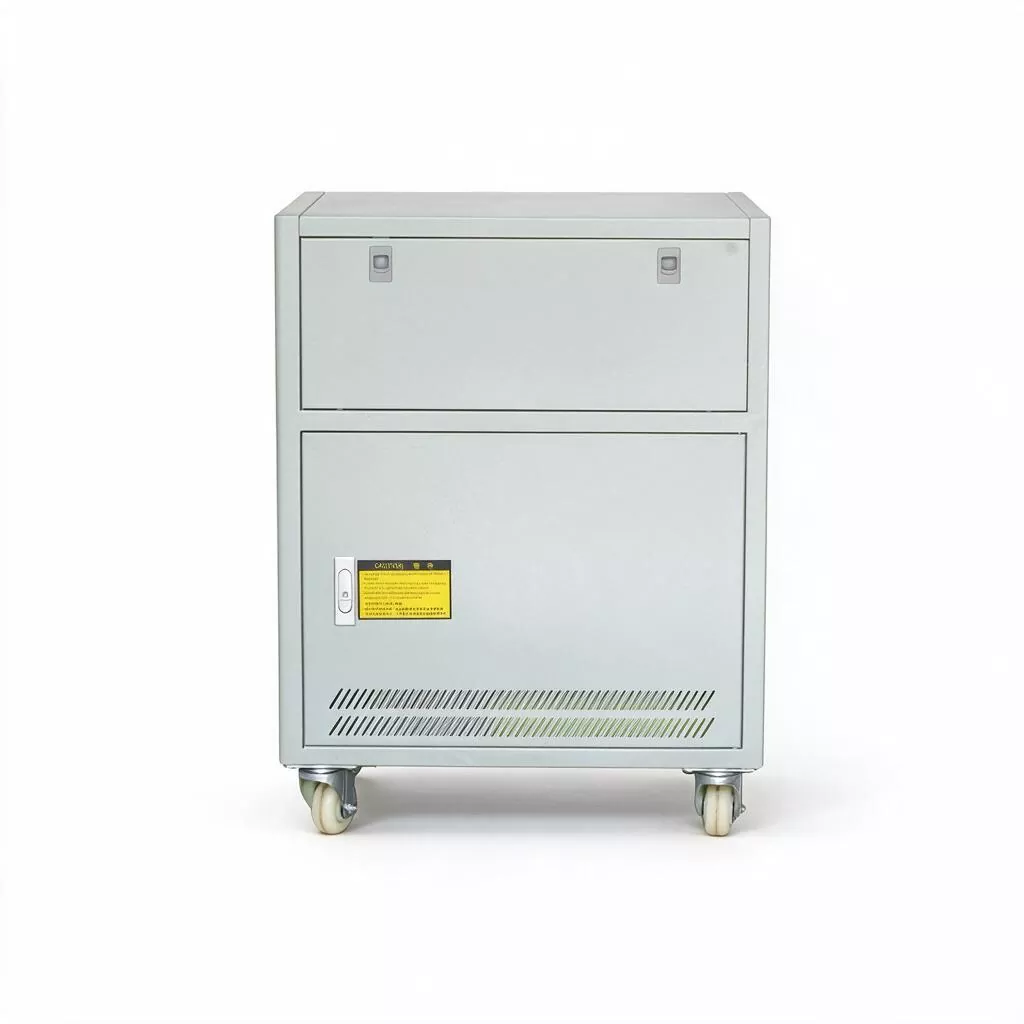

3-faset 20kVA servomotor AVR

Konkurrence inden for moderne fremstilling er i høj grad en konkurrence om overordnet udstyrseffektivitet (OEE). Blandt de mange faktorer, der påvirker OEE, overses strømkvaliteten ofte, men det er ofte en primær synder bag uplanlagt nedetid.

Spændingsfald kan forstyrre PLC-styringsprogrammer og udløse alarmafbrydelser i servodrev; vedvarende højspænding fremskynder aldring af motorisolering og forkorter levetiden for VFD DC-bus kondensatorer; og trefaset ubalance forårsager bølger af motormomentet, hvilket kompromitterer bearbejdningspræcisionen.

Sammenlignet med entry-level 10KVA eller mellemliggende 15KVA-modeller håndterer 3-faset 20KVA servomotor AVR ikke kun de høje startstrømme (typisk 5-7 gange den nominelle strøm), der er forbundet med at starte induktive belastninger som motorer og kompressorer, men også - takket være dens uafhængige uafhængige, uafhængige trefasede spændingsregulering under spændingsregulering. udsving, hvilket sikrer, at hele produktionslinjen forbliver uforstyrret.

Produktparameter

Hvad er fordelene i forhold til andre produkter?

Med hensyn til systemkompatibilitet svarer 20KVA-kapaciteten til en mærkestrøm på cirka 30A (3-faset 380V), hvilket gør den til et perfekt match til langt de fleste 40A (eller lavere) afbrydere og kontaktorer på markedet, hvilket eliminerer behovet for kostbare opgraderinger af strømfordelingsskabe.

Desuden deler den 3-fasede 20KVA servomotor AVR nøjagtig samme dimensioner (500×380×670 mm) og vægt (82 kg) som 10KVA og 15KVA modellerne. Denne konsistens i krav til fodaftryk og strukturelle belastninger giver kunderne mulighed for at opgradere til en højere kapacitet uden at ændre deres eksisterende layout, samtidig med at de sikrer tilstrækkelig kraftoverflade til at rumme tilføjelsen af ​​en eller to flere maskiner i fremtiden.

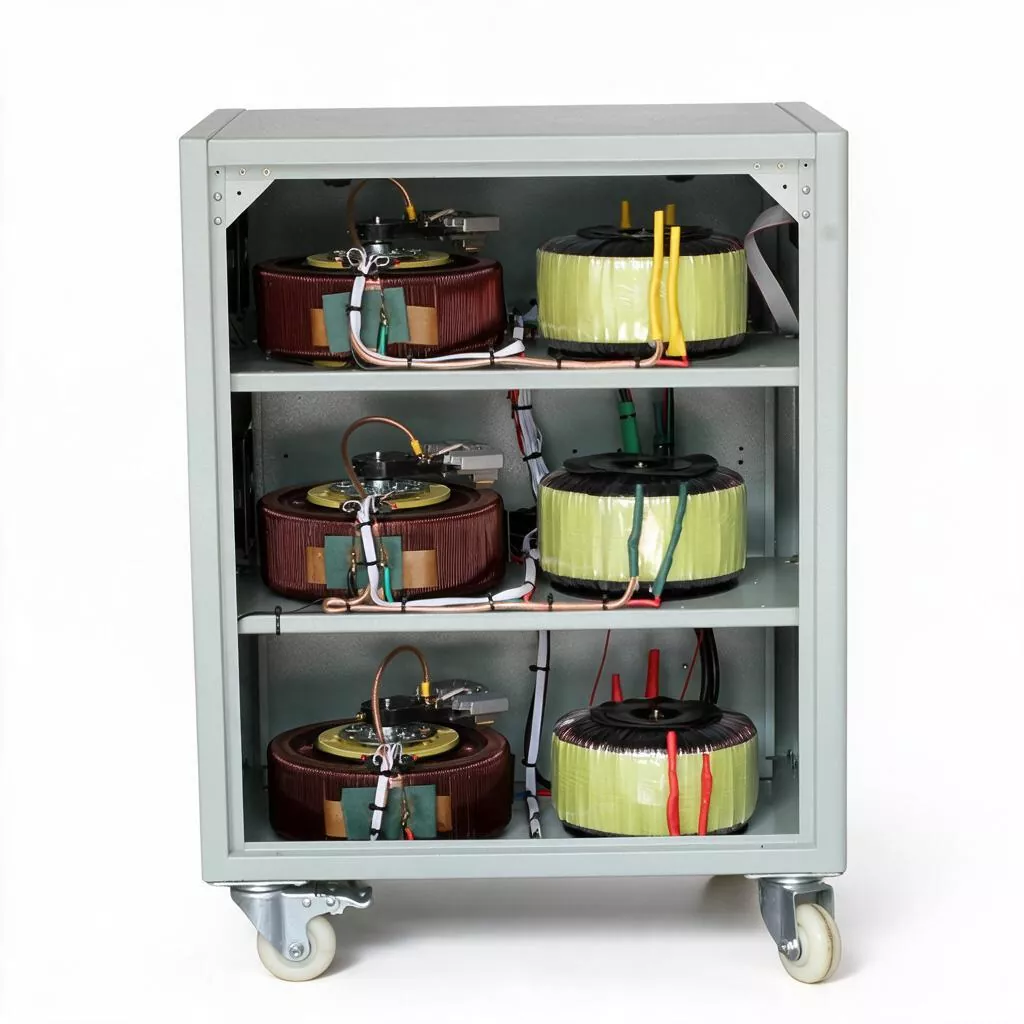

Den 3-fasede 20KVA servomotor AVR arver de iboende fordele ved servomotorstrukturen: høj slagfasthed, frihed fra risici forbundet med skrøbelig kraftelektronik og billig, nem udskiftning af kulbørste. Udstyret med en intelligent temperaturstyret ventilator og et flerlags beskyttelsessystem er denne model designet til kontinuerlige 24-timers, tre-skifts produktionsmiljøer, hvilket gør den særligt velegnet til samlebåndsoperationer, der kræver høj strømforsyningskontinuitet.

Nøglefunktioner

1. Optimal kapacitetspositionering

Den nominelle effekt på 20KVA udfylder præcist markedsgabet mellem 15KVA og 30KVA modeller. For belastningsgrupper med en samlet installeret kapacitet på ca. 15-18KW giver 20KVA-enheden en rimelig 10-15% margin. Dette gør det nemt at håndtere motorstartstød, samtidig med at den undgår ineffektiviteten ved at arbejde i en let belastningszone på grund af overdreven kapacitet, hvilket sikrer, at stabilisatoren konsekvent kører inden for sit maksimale effektivitetsområde (60 %–80 % belastning).

2. Sikring af produktionskontinuitet

Den har en bred indgangsspændingstolerance på ±20%; stabilisatoren opretholder et stabilt output, selv når netspændingen falder til 304V eller spidser til 456V. Med en responstid på mindre end et sekund dæmper den effektivt spændingsflimmer under tordenvejr og spændingsudsving forårsaget af skift af tungt udstyr, hvilket minimerer risikoen for strømforsyningsafbrydelser.

3. Uafhængig trefaseregulering

Designet til fabriksscenarier, der involverer blandede belastninger – såsom enfaset belysning og stikkontakter sammen med trefaset strømudstyr – bruger den uafhængig faseprøvetagning og kontrolteknologi. Selv med betydelige belastningsubalancer på tværs af faser, stabiliserer den hver fasespænding inden for det krævede præcisionsområde, hvilket forhindrer skader på præcisionskontroltavler forårsaget af overspænding som følge af neutralpunktforskydninger.

4. Design med høj holdbarhed

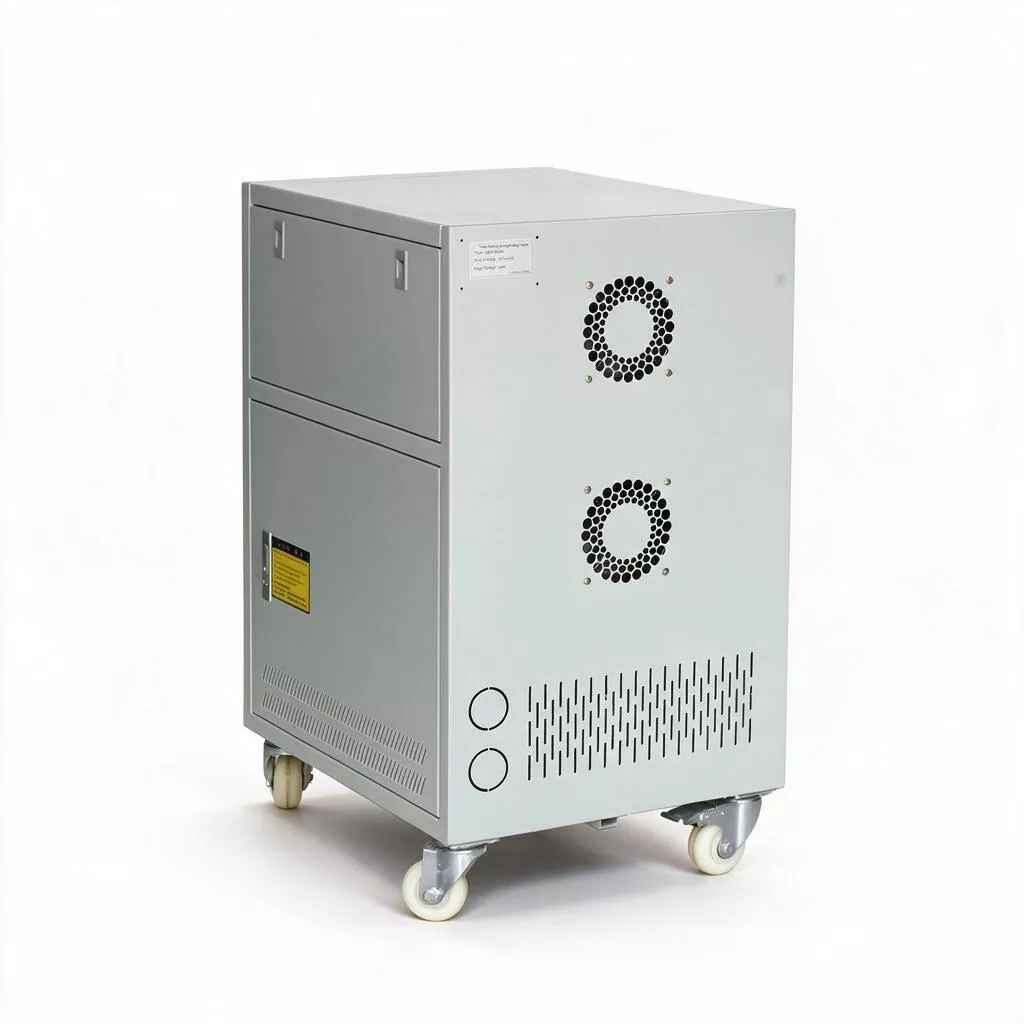

Konstrueret med klasse A-isoleringsmaterialer af industriel kvalitet, tåler den AC 2000V/1min uden dielektrisk nedbrydning. Med en nettotemperaturstigning på <60°C og et indbygget intelligent tvangsluftkølesystem fungerer den stabilt på lang sigt i omgivelsestemperaturer på -5°C til 40°C og luftfugtighedsniveauer under 90%, hvilket gør den velegnet til høje temperaturer og høje luftfugtighedsmiljøer såsom sprøjtestøbeværksteder, støberier og underjordiske.

5. Modulær vedligeholdelse

Kulbørster er de eneste forbrugsdele; udskiftning er enkel og billig (ingen grund til at skille hele enheden ad). Styrekortet anvender plug-in terminalforbindelser, hvilket reducerer fejlfindings- og reparationstiden markant. Enheden har en designlevetid på mere end 15 år, hvilket resulterer i en langsigtet samlede ejerskabsomkostning, der er langt lavere end for elektroniske spændingsstabilisatorer.

6. Plug-and-Play

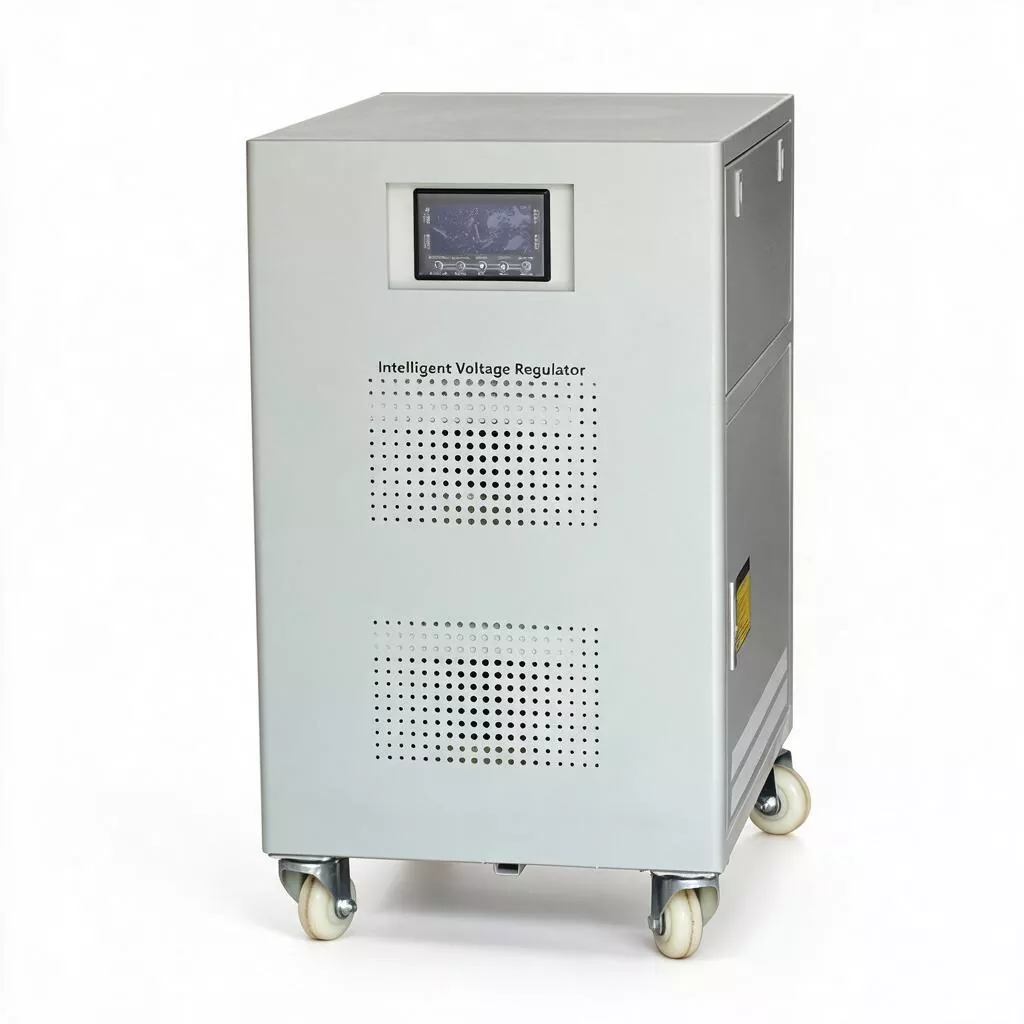

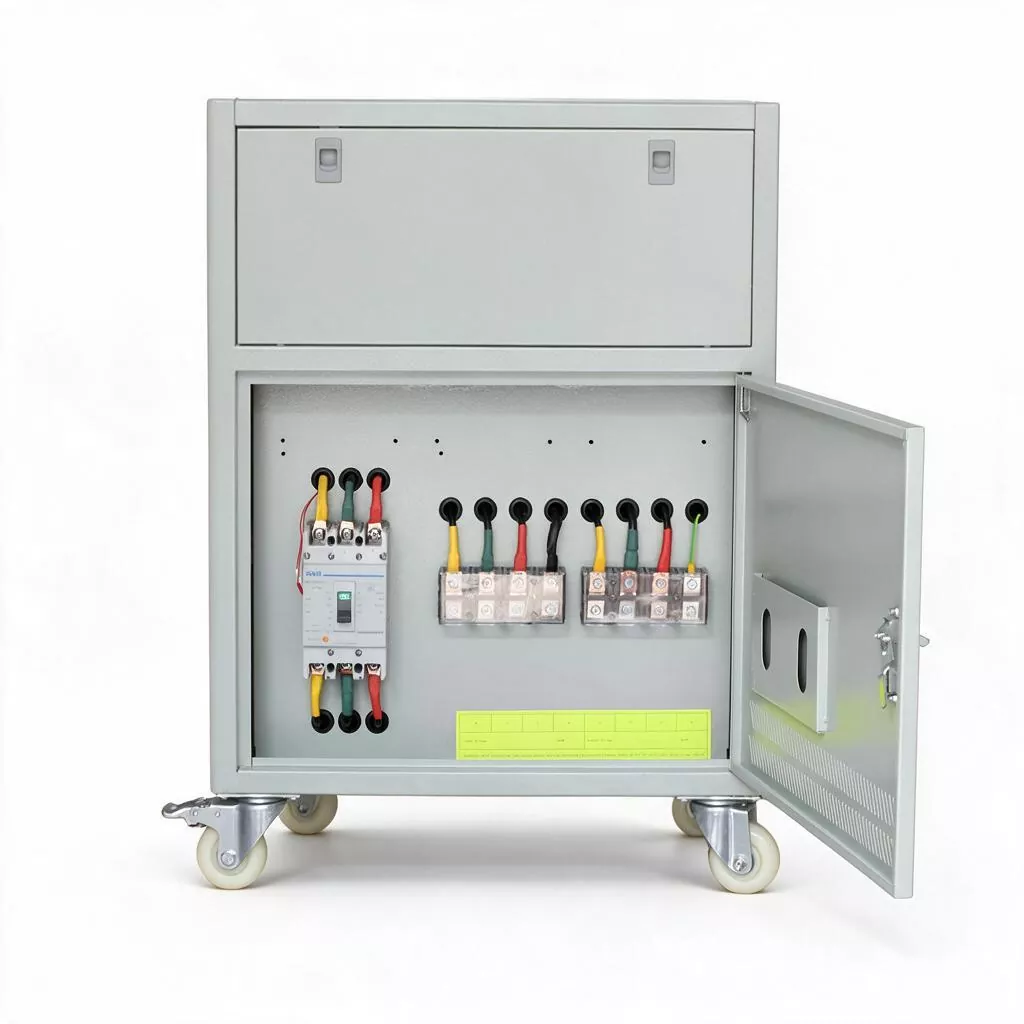

Har standard trefaset fire-leder ledninger (A/B/C/N/PE) og understøtter dobbeltfrekvensdrift (50/60Hz). 3-faset 20KVA servomotor AVR er kompatibel med dieselgeneratorsæt, UPS-systemer og indgangstrinene til forskellige frekvensomformere (VFD'er). Et digitalt LED-panel giver en intuitiv visning af fasespændinger, hvilket letter hurtige inspektioner på stedet.

Produktapplikationer

1. Små og mellemstore produktionslinjer: Giver stabil kraft til CNC-drejebænke, fræsemaskiner, bearbejdningscentre, små stanselinjer og automatiserede samlebånd, hvilket sikrer bearbejdningspræcision og opretholder produktionscyklustider.

2. Stort bygningskraftudstyr: Velegnet til hovedelevatorbanker, centrale klimakølere, brandpumper og ventilationssystemer i højhuse kontorbygninger, indkøbscentre og hospitaler; forhindrer elevatorindfangning eller beskyttende nedlukning af kølesystemer forårsaget af spændingsudsving.

3. Emballerings- og fødevaremaskineri: Tilbyder spændingsstabiliseringsbeskyttelse til udstyr, der gennemgår hyppige start-stop-cyklusser – såsom pudepakkemaskiner, påfyldningsmaskiner, forseglingsmaskiner og ovne – og forlænger derved levetiden for kontaktorer og motorer.

4. Laser- og pladebearbejdning: Forsyner ren strøm til CNC-kontrolenhederne og hjælpegaspumperne på laser- og plasmaskæremaskiner, hvilket forhindrer højspændingsnedbrud eller problemer med skærekvaliteten.

5. Kommunikationsaggregeringsrum: Indsat på inputstadiet for at skifte strømforsyning og præcisionsklimaanlæg i regionale aggregeringsrum og kantdatacentre for at forhindre nedetid for kommunikationsudstyr forårsaget af spændingsanomalier.

6. Test- og inspektionsudstyr: Giver en stabil spændingsreference for miljøtestkamre, dynamometre og højeffekts ladnings-/afladningstestere i universitetslaboratorier og kvalitetsinspektionscentre, hvilket sikrer, at testdata kan gentages.

Tilpasningstjenester

KTAC understøtter OEM/ODM-tjenester, herunder tilpasning af udvendige farver, emballeringsmetoder, input/output spændingsområder og specielle funktionsmoduler (såsom EMI-filtre, lynbeskyttelsesenheder og RS232/RS485-overvågningsgrænseflader). Kontakt os venligst for en skræddersyet løsning.

FAQ

1. Hvordan afgør jeg, om mit udstyr kræver 20kVA i stedet for 15kVA?

Beregn den samlede effekt (kVA) af alt udstyr i drift samtidigt, og tag højde for startstødstrømmen for den største enkeltmotor. Hvis den samlede driftseffekt falder mellem 12kVA og 15kVA – og involverer store motorer eller udstyr, der starter og stopper ofte – anbefaler vi 20kVA-modellen for at sikre tilstrækkelig frihøjde. Hvis den samlede effekt konsekvent forbliver under 10kVA, er 15kVA-modellen tilstrækkelig. Vi kan levere et gratis regneark til belastningsberegning.

2. Vil der være problemer, hvis 20kVA spændingsstabilisatoren fungerer ved lav belastning i en længere periode?

Nej. SBW-serien anvender servomotorspændingsregulering og har ikke det "minimumsbelastning"-krav, der findes i elektroniske spændingsstabilisatorer. Selv ved lette belastninger på 20 %-30 % forbliver effektiviteten over 90 %, og lavere temperaturstigning hjælper faktisk med at forlænge kulbørsternes og transformerens levetid.

3. Kan uafhængig trefaset regulering fuldstændig løse problemer med trefasede ubalancer?

Ja. Den 3-fasede 20KVA servomotor AVR udfører spændingssampling og kompensationsregulering for hver fase individuelt, og stabiliserer hver fases udgangsspænding til inden for ±3 % nøjagtighed. Bemærk dog, at den regulerer spændingen frem for aktiv strømfordeling; hvis den trefasede belastningsstrøm er alvorligt ubalanceret (f.eks. en forskel på over 50%), anbefaler vi at optimere belastningsfordelingen.

4. Hvordan fungerer udstyrets bypass-funktion?

I tilfælde af intern overbelastning, kortslutning, overophedning eller komponentfejl, skifter styrekredsløbet automatisk belastningen til netbypass-kredsløbet. På dette tidspunkt fungerer enheden blot som en dirigent; mens spændingsregulering er deaktiveret, opretholdes kontinuerlig strømforsyning til downstream-udstyret. Samtidig udløser panelet en hørbar og visuel alarm for at advare vedligeholdelsespersonalet.

5. Hvor ofte skal kulbørsterne udskiftes?

Kulbørstens levetid afhænger af hyppigheden af ​​spændingsudsving og størrelsen af ​​belastningsstrømmen. Under standard driftsforhold med gennemsnitlig netkvalitet er den normale levetid ca. 3 til 5 år. Vi anbefaler udskiftning, når der observeres betydelige udgangsspændingsudsving, eller når børsten er slidt ned til en tredjedel af dens oprindelige længde. Udskiftningen er enkel og kan gennemføres inden for 15 minutter.

6. Kan enheder parallelkobles for at øge kapaciteten?

Det anbefales ikke at tilslutte udgangene på to SBW spændingsstabilisatorer direkte parallelt. Hvis der kræves en højere effekt, anbefales det at vælge en SBW-30K, SBW-50K eller højere klassificeret model, eller at kontakte os for en tilpasset højkapacitets centraliseret spændingsstabiliseringsløsning.
