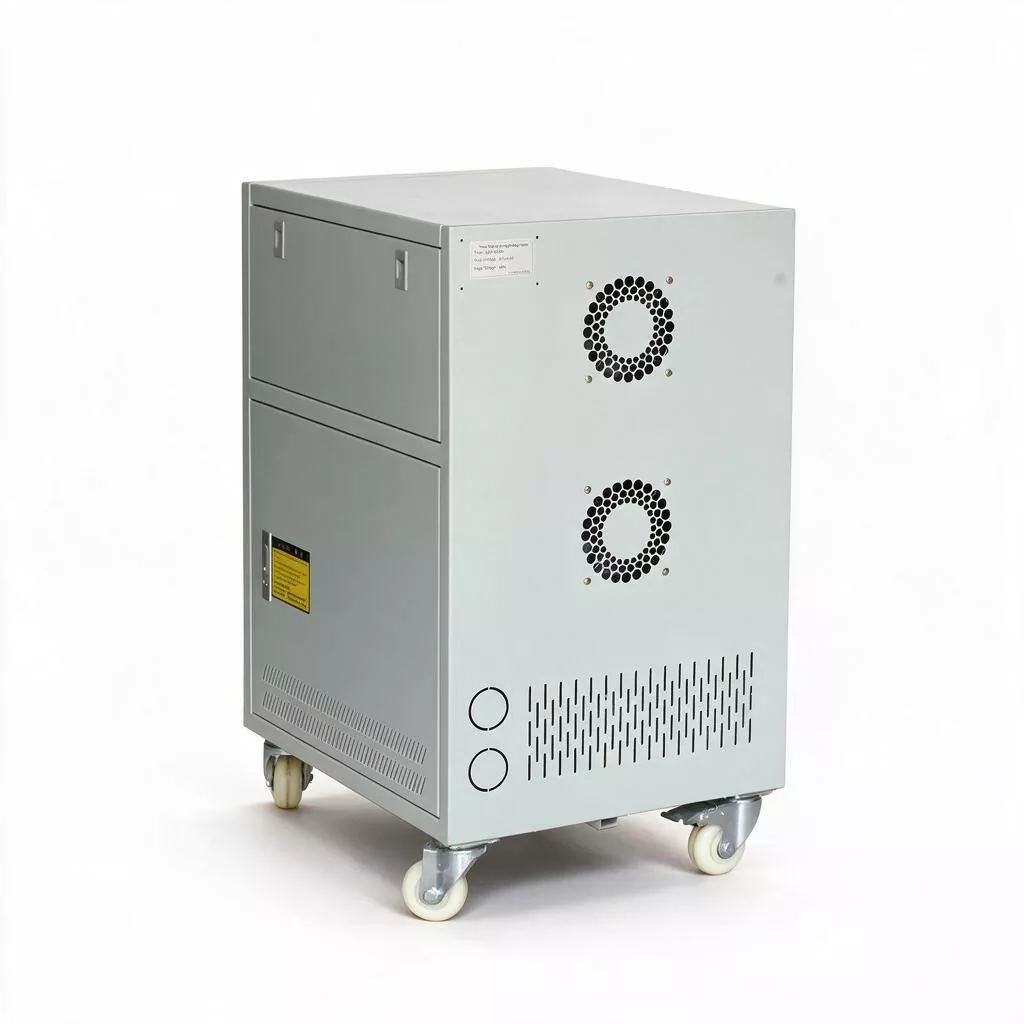

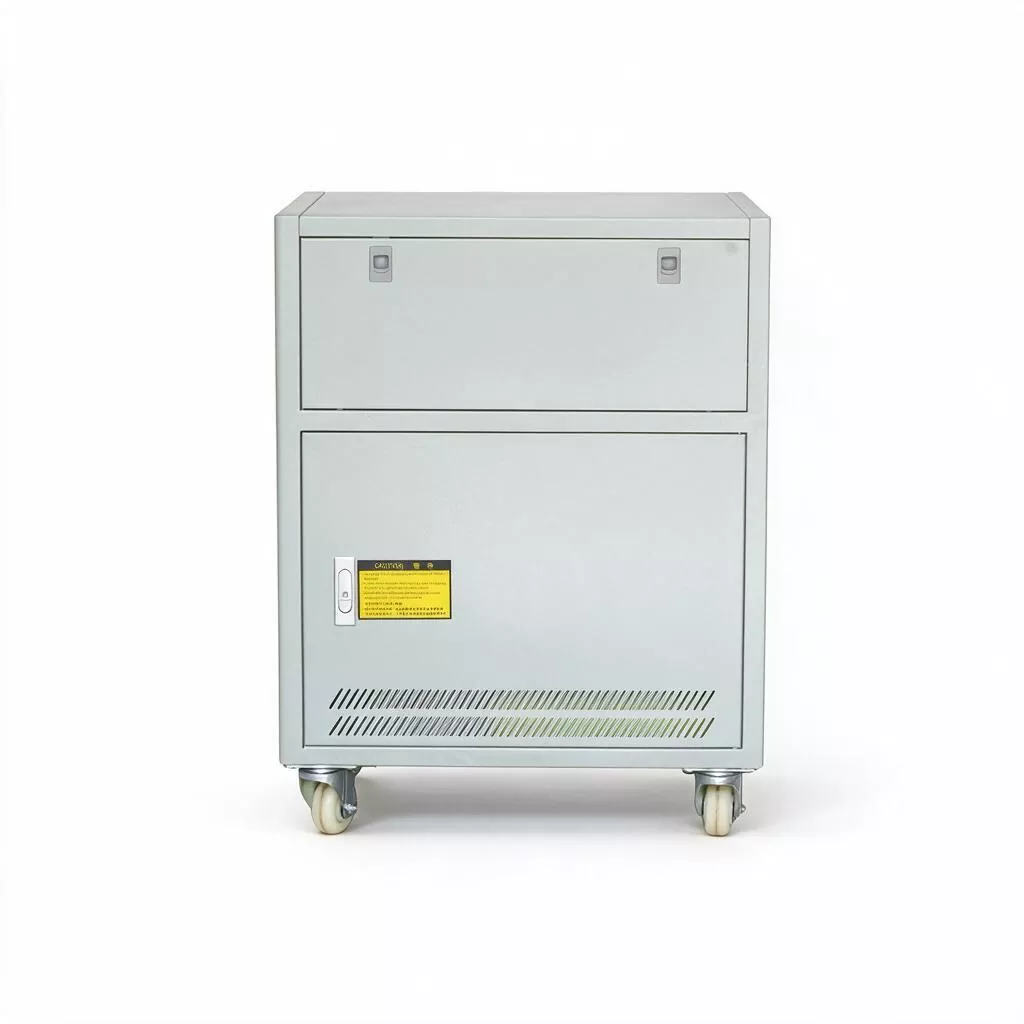

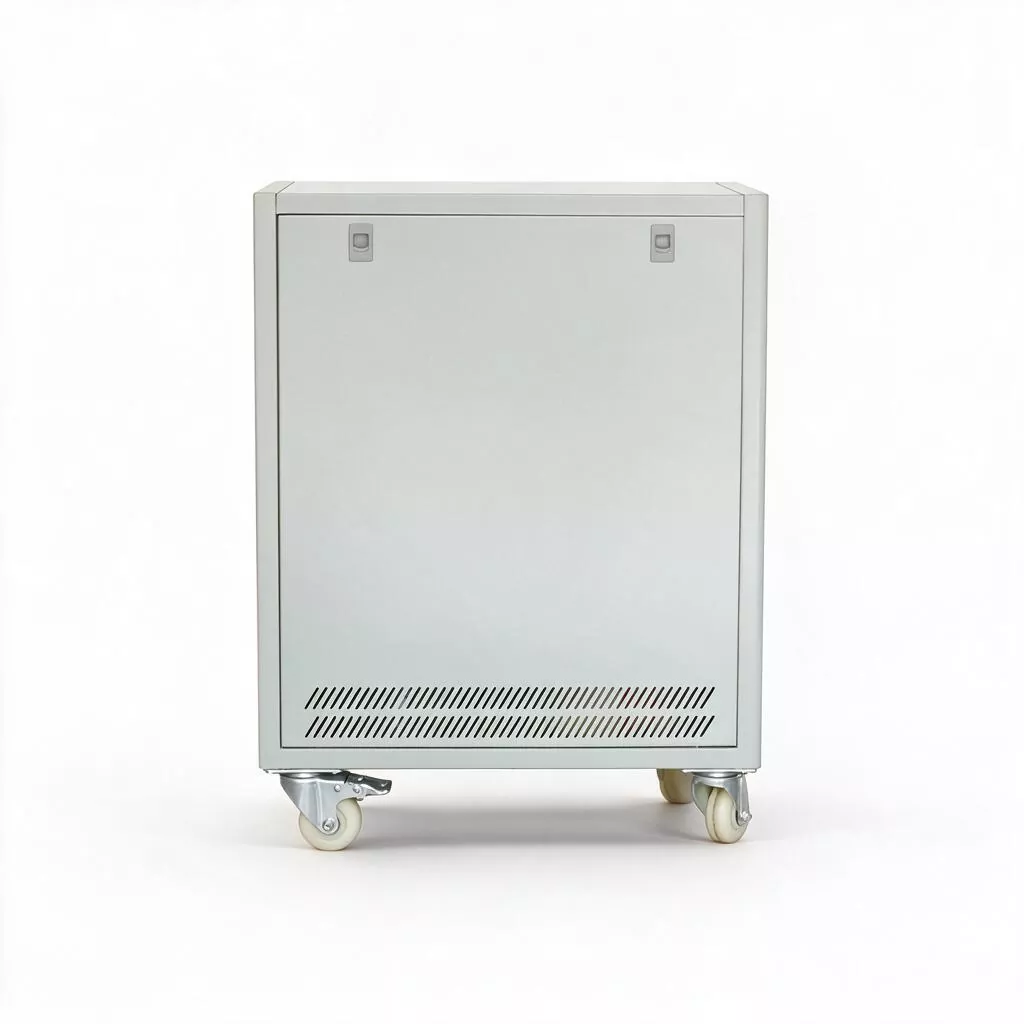

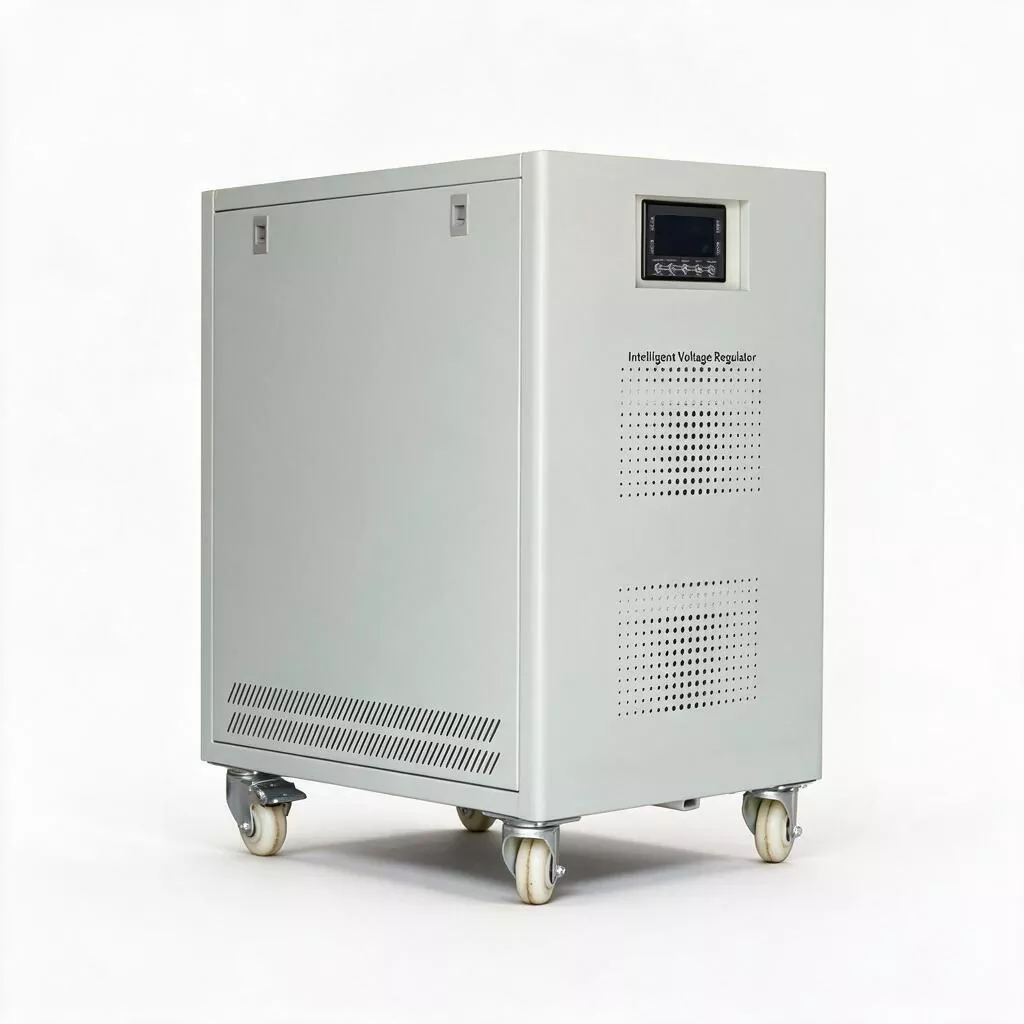

3-faset 30kVA servomotor AVR

For fabrikschefen og tilsynsførende for udstyrsvedligeholdelse er "plads" og "kraft" altid et par modstridende faktorer, der kræver nøje overvejelse, når man planlægger elsystemet. Især i de urbane industriparker, hvor der er knaphed på arealer, er arealet af fordelingsrummet ofte fastlagt under opførelsen af ​​fabriksbygningerne, og den efterfølgende udvidelse af anlægsomkostningerne er ekstremt høje, og processen er lang.

Den 3-fasede 30KVA servomotor AVR kan effektivt løse dette problem. Den deler nøjagtig samme chassisstørrelse, de samme installationsbasehulspositioner og det samme indgående og udgående terminallayout med den lavere kapacitet SBW-20KVA, men den rummer en større kompensationstransformator og spændingsreguleringsspole. Den nominelle udgangskapacitet øges fra 20KVA til 30KVA.

Det betyder, at når din produktionslinje opgraderes fra en belastning på 15-18KW til en belastning på 22-27KW, behøver du ikke kontakte byggeteamet for at slå vægge ned og bore huller, ikke behøver at lave om på fundamentstålstængerne i distributionsskabet eller bekymre dig om, hvorvidt de originale ind- og udgående kabler er for korte. Træk bare hele 20KVA maskinen ud, skub den på plads som 30KVA, og tilslut kablerne igen for at fuldføre den "kapacitetsspringlignende" opgradering.

Produktparameter

Ydeevne fordele

Den nominelle kapacitet på 30KVA svarer til en mærkestrøm på ca. 46A (trefaset 380V), som kan dække hele samlebåndet af små og mellemstore fabrikker, store skrue-type luftkompressorer (37KW niveau), 200-300 tons sprøjtestøbemaskine varme- og hydraulikanlæg i centralt beliggende kontorbygninger og hydrauliske anlæg, samt store luftkondi- tioner i bygningsanlæg.

Motorens startstrøm kan nå 7-8 gange den nominelle strøm. Almindelige elektroniske spændingsstabilisatorer er tilbøjelige til fejlbypass eller beskadigelse på grund af øjeblikkelig overstrøm. Mens SBW-30KVA anvender elektromagnetisk induktionsservoregulering, er der ingen risiko for overstrømsnedbrud i krafthalvlederenheden. Dens transformer- og kulbørstekomponenter har ekstremt stærk kortvarig overbelastningskapacitet, som roligt kan klare de alvorlige tests, som det hyppige start-stop af store motorer medfører.

Derudover anvender 3-faset 30KVA servomotor AVR trefaset fase-for-fase uafhængig reguleringsteknologi. Selv under tunge belastningsforhold, hvor den trefasede strøm er ubalanceret, kan den stabilisere udgangsspændingen for hver fase inden for ±3 % nøjagtighed. Den intelligente temperaturkontrollerede blæser er kombineret med det højkvalitets A-niveau isoleringssystem for at sikre kontinuerlig 24-timers drift ved fuld belastning i et miljø på 40 ℃, hvilket gør den til en virkelig "industriel-grade heavy-duty afspiller".

Nøglefunktioner

1. Ultrahøj effekttæthed

De udvendige mål er 500×380×670mm, nøjagtig det samme som 20KVA modellen, men med en kapacitetsforøgelse på 50%. Effekttætheden er brancheførende, især velegnet til renoverings- og opgraderingsprojekter i fordelingsrum med begrænset plads og ingen udvidelsesmulighed. Installationshullerne og ledningsterminalerne er ensartede, hvilket muliggør hurtig udskiftning inden for få minutter.

2. Høj slagbelastningstolerance

Specielt optimeret til induktive belastninger såsom højeffektmotorer, kompressorer og hydrauliske pumper, 3-faset 30KVA servomotor AVR kan modstå kortvarige stødstrømme, der overstiger mærkestrømmen med 8 gange uden at udløse eller omgå, hvilket sikrer en jævn opstart af tungt belastningsudstyr og undgår produktionsafbrydelser forårsaget af startspændingsfald.

3. Langtidsstabilitet under tunge belastningsforhold

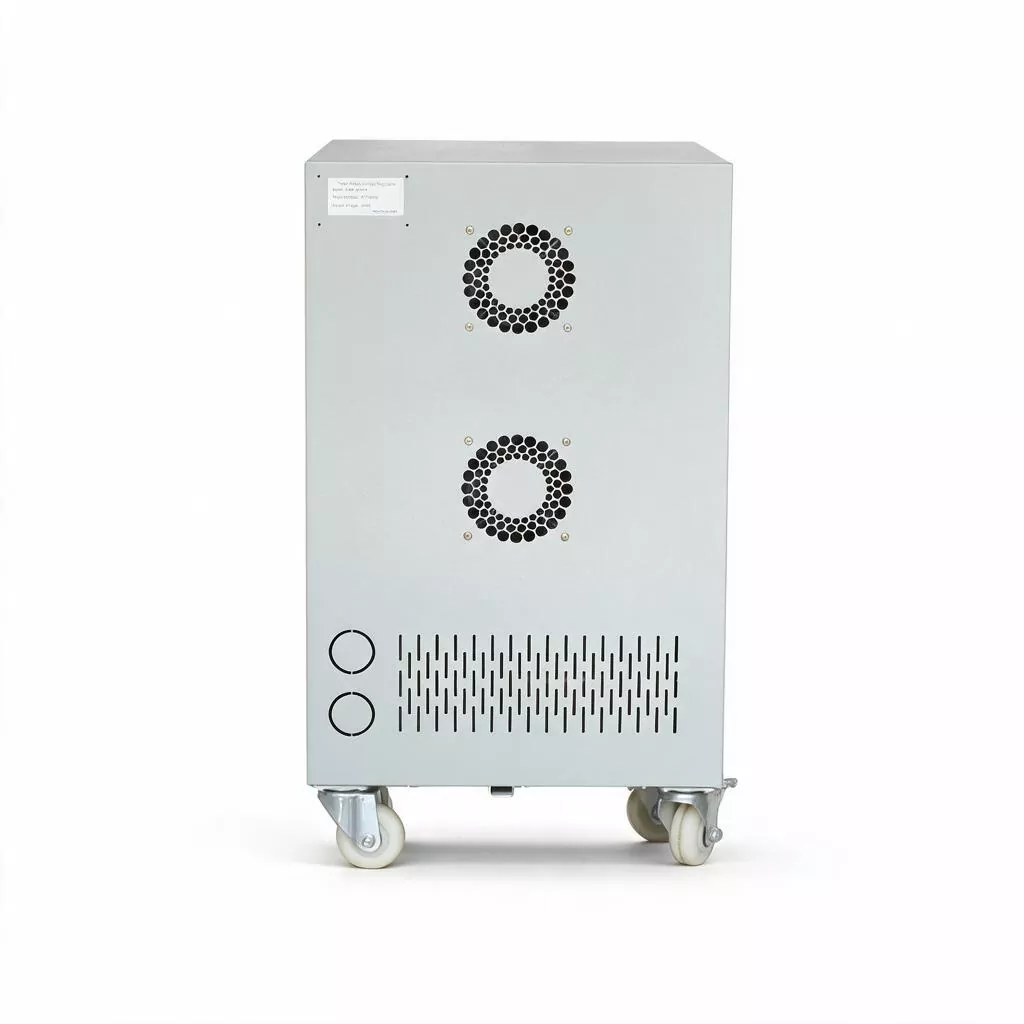

Ved at bruge fortykkede kompensationstransformerspoler og større børstekomponenter øges den nominelle strømbærende kapacitet til 46A med lavere varmeudvikling. Nettotemperaturstigningen er mindre end 60°C, og kombineret med et tvungen luftkølesystem kan den udføre kontinuerlige treskiftsoperationer i høje temperaturer og støvede industrimiljøer.

4. Uafhængig trefaset højpræcisionsregulering

Prøvekredsløbet detekterer og driver uafhængigt hver fasespænding, selv når den trefasede belastning er alvorligt ubalanceret (såsom tilslutning af en stor mængde enkeltfaset belysning og trefaset strøm samtidigt), kan det uafhængigt stabilisere hver faseudgang inden for ±3 % for effektivt at beskytte spændingsfølsomme PLC'er, servo-temperaturstyringer og præcisionsstyringer.

5. Elektromagnetisk topologistruktur med høj pålidelighed

Forskellig fra alle-elektriske spændingsstabilisatorer, vedtager denne maskine en servomotor + kolonne-type spændingsregulatorstruktur, uden sårbare strømomskifterenheder, med stærk modstand mod lynoverslag og velegnet til fjerntliggende industriområder med dårlig netkvalitet (alvorlige harmoniske, drastiske spændingsudsving). Den designede levetid overstiger 15 år, med en ekstrem lav fejlrate gennem hele livscyklussen.

6. Omfattende beskyttelse og bypass på systemniveau

Integreret seks-lags beskyttelse inklusive overbelastning, overspænding, underspænding, kortslutning, overophedning og fasetab og indbyggede mekaniske/elektriske dobbelte bypass-funktioner. Når der opstår en intern anomali, skifter den automatisk problemfrit til direkte strømforsyning fra lysnettet, hvilket sikrer, at kritiske belastninger aldrig slukkes, mens panelet udsender hørbare og visuelle alarmindikationer.

7. Fleksibel grænsefladeudvidelseskapacitet

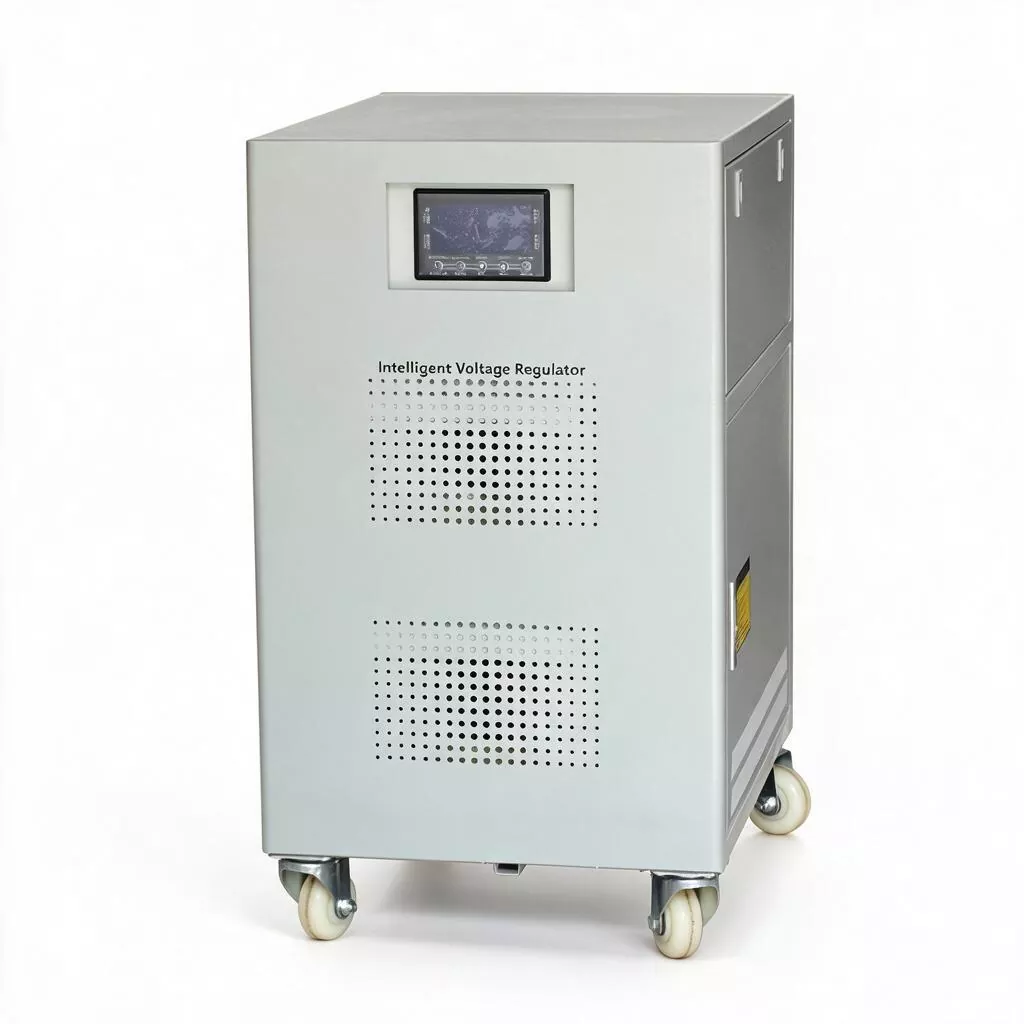

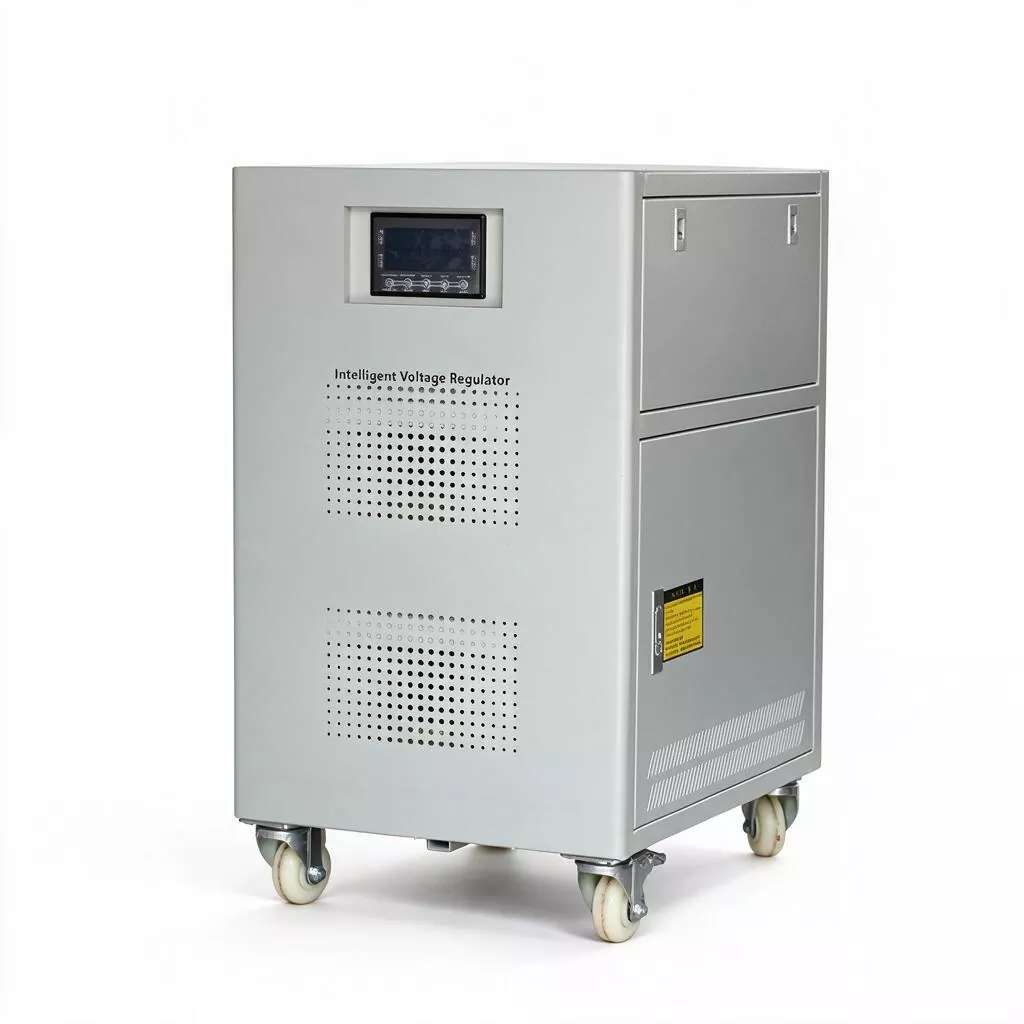

Standardkonfigurationen inkluderer digital LED trefaset spændingsvisning; valgfri RS485 kommunikationsgrænseflade, der understøtter Modbus-RTU protokol, kan tilsluttes fabriks DCS-systemer eller energistyringsplatforme (EMS), hvilket muliggør fjernovervågning, spændingstrendregistrering og fejladvarsel.

Produktapplikationer

1. Centraliseret strømfordelingsstyring til små og mellemstore fabrikker: Installeret ved værkstedets hovedindgangskabinet giver det centraliseret spændingsstabilisering for hele produktionslinjen (numeriske styremaskinegrupper, svejseudstyr, løfteudstyr), hvilket forbedrer strømkvaliteten i hele værkstedet.

2. Storskala sprøjtestøbnings- og trykstøbningsindustri: Giver stabil strømforsyning til varmeringene og hydrauliske oliepumpemotorer på 200T til 350T sprøjtestøbemaskiner, hvilket forhindrer spændingsudsving i at forårsage ukontrollerede opvarmningstemperaturer eller ustabilt injektionstryk og reducerer skrothastigheden.

3. Trykluftsystem: Udstyret med 37KW og derunder skrueluftkompressorer og stempelluftkompressorer, løser det problemet med stor strømpåvirkning under opstart, hvilket sikrer stabilt tryk i trykluftsystemet og beskytter kontaktorer og termiske relæer.

4. Kommercielt HVAC-system i stor skala: Velegnet til vandkølede enheder med central aircondition, køletårnsventilatorer og cirkulerende vandpumper i store indkøbscentre, hoteller og kontorbygninger, hvilket giver stabil spændingsstrømforsyning for at undgå, at kompressorens overophedningsbeskyttelse udløses på grund af lav spænding.

5. Metalbearbejdning og metalpladeformning: Giver ren strømforsyning til hydrauliske systemer og CNC-controllere på store klippemaskiner, bukkemaskiner og stansemaskiner, hvilket sikrer forarbejdningsnøjagtighed og formlevetid.

6. Vandbehandling og kommunale anlæg: Anvendes i store kraftværker til vandpumper, beluftningsventilatorer i rensningsanlæg og kommunale drænpumpestationer mv., for at sikre stabil drift af offentlig infrastruktur.

Tilpasningstjenester

KTAC leverer OEM/ODM-tjenester, herunder udseendefarve, emballeringsmetode, input/output-spændingsområde og specielle funktionsmoduler (såsom EMI-filterenheder, lynbeskyttelsesenheder, RS232/RS485-overvågningsgrænseflader) osv. Kontakt os venligst for skræddersyede løsninger.

FAQ

1. SBW-30KVA og 20KVA har nøjagtig samme dimensioner. Hvordan opnås kapacitetsforøgelsen internt?

Uden at ændre skabsrammen forbedrer vi energikonverteringstætheden pr. volumenhed ved at optimere de magnetiske materialer (ved at bruge højpermeabilitet højtydende siliciumstålplader) og forbedre spoleviklingsprocessen. Samtidig styrker vi varmeafledningsluftkanalens design for at sikre, at temperaturstigningen forbliver inden for standardområdet. Dette "lille størrelse, høj effekt" design er blevet fuldt verificeret i modne masseproducerede modeller.

2. Min fabrik brugte oprindeligt en 20KVA stabilisator. Nu er belastningen steget. Kan jeg erstatte den direkte med denne 30KVA?

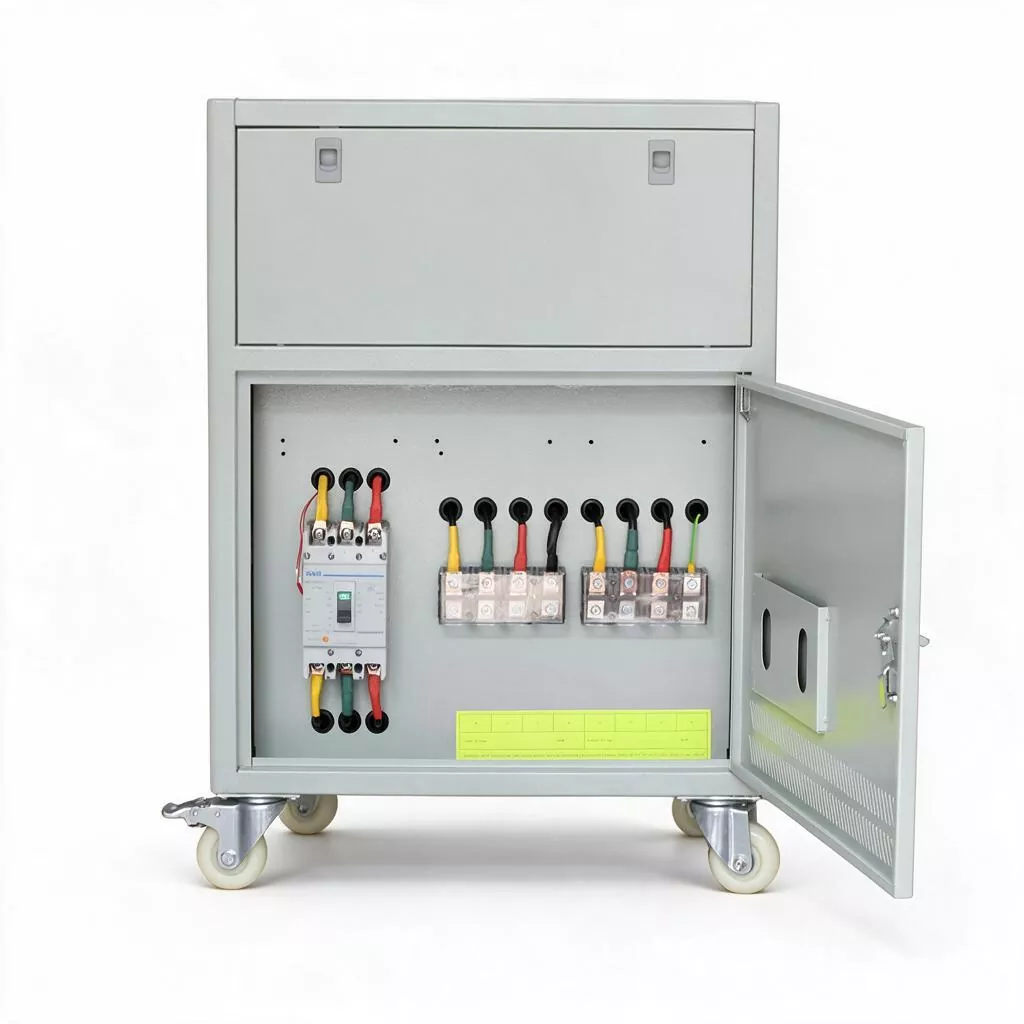

I de fleste tilfælde er det muligt. Dimensionerne for installationsbundens hul og afstanden mellem input/output kobberstrimler for de to er nøjagtig de samme. Bemærk dog venligst for at bekræfte, om specifikationerne for front-end indgående kabel og strømafbryder er tilstrækkelige - den nominelle strøm på 30KVA er cirka 46A. Det anbefales at bruge en ≥63A afbryder og et ≥10mm² kobberkernekabel i forenden. Vores tekniske team kan yde inspektion på stedet før udskiftningen.

3. Hvordan håndterer 30KVA slagstrømmen under opstart af store motorer?

Spændingsregulatoren af ​​servomotortypen er i det væsentlige en stor variabel transformer. Dens elektromagnetiske inerti bestemmer, at den tillader kortvarig overbelastning. Den glidende kontakt mellem kulbørsten og spolen kan modstå flere gange den nominelle strøm øjeblikkelige påvirkning. Styrekredsløbet vil forsinke bedømmelsen og vil ikke udløse overstrømsbeskyttelse som den elektroniske stabilisator. Så længe stødstrømmen falder inden for 5 sekunder, kan stabilisatoren forblive i normal drift.

4. Kan 3-faset 30KVA servomotor AVR virkelig opnå en effektivitet på 96%? Er det stadig energieffektivt under lette belastningsforhold?

Ja, under fuld belastning er effektiviteten ≥96%. Under let belastning (40 % - 60 % belastningshastighed) vil effektiviteten på grund af den relative stigning i jerntab falde lidt til omkring 93 % - 95 %, men den er stadig meget højere end traditionelle magnetiske mætningstabilisatorer. Vi anbefaler at holde belastningshastigheden inden for intervallet 50 % - 80 % for at opnå den bedste samlede energieffektivitet.

5. Hvordan fungerer den trefasede uafhængige regulering?

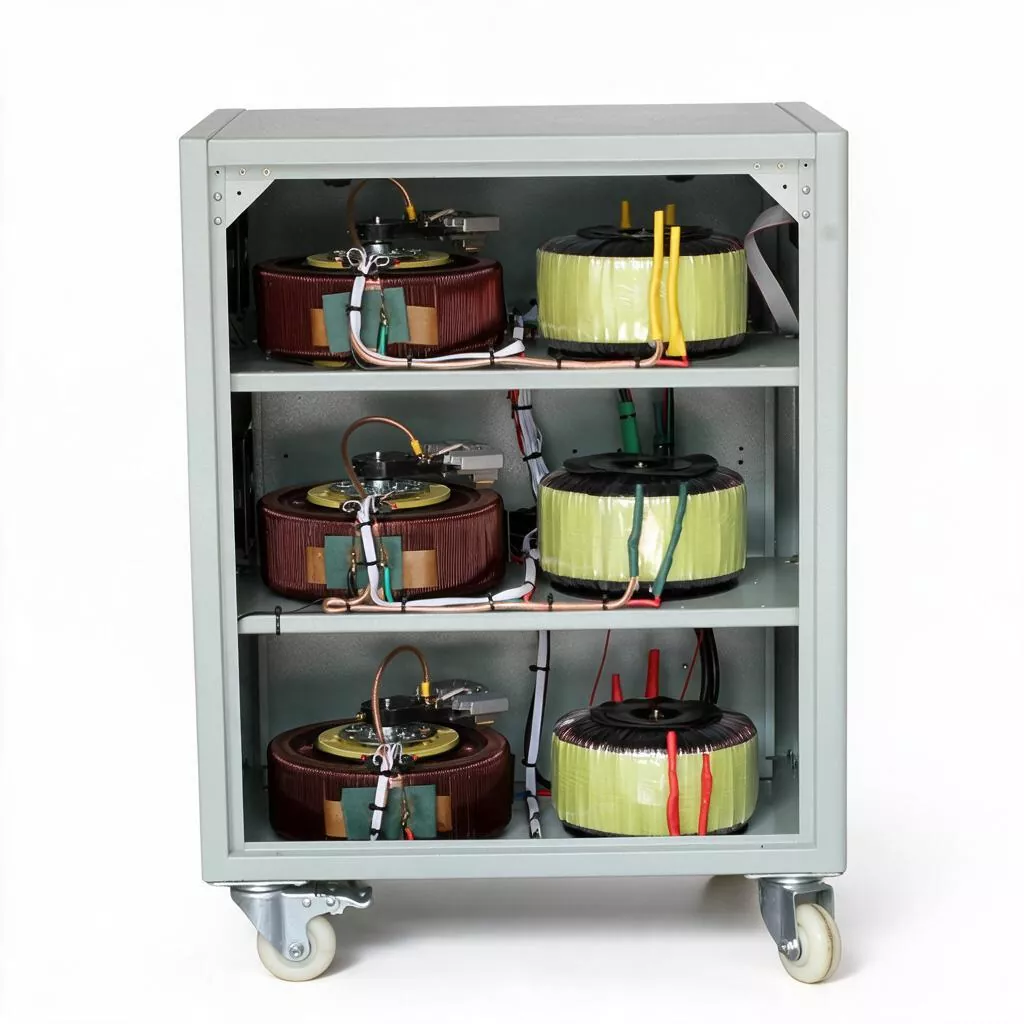

Inde i udstyret er der tre helt uafhængige prøveudtagningstransformatorer, styrekredsløb og servomotordrivmekanismer. Når spændingen i fase A er lav, er det kun kulbørsten på fase A, der flyttes opad for supplerende tryk, mens fase B og C slet ikke påvirkes. Dette sikrer fuldstændig afkoblingsregulering af den trefasede udgangsspænding. Selvom den trefasede belastning på brugersiden er alvorligt ubalanceret, opretholder den trefasede spænding i udgangsenden stadig en høj symmetri.

6. Hvad er de vigtigste daglige vedligeholdelsesopgaver for udstyret?

Den daglige vedligeholdelse er meget enkel: Hvert kvartal skal du kontrollere og rengøre kulbørstestøvet (ved at bruge en støvsuger til at fjerne det fra ventilationsporten), hvert halve år, kontrollere om kulbørstens længde er slidt under markeringslinjen, og spænd skruerne på den indgående og udgående terminal en gang om året. Sammenlignet med elektronisk udstyr, der kræver regelmæssig detektering af elektrolytisk kondensatorkapacitet, er vedligeholdelsesvolumen og reservedelsomkostninger for SBW-serien yderst fordelagtige.
